модель 2001 года
- Модель Venture
- Код модели VENTURE (XVZ1300TFN) CA

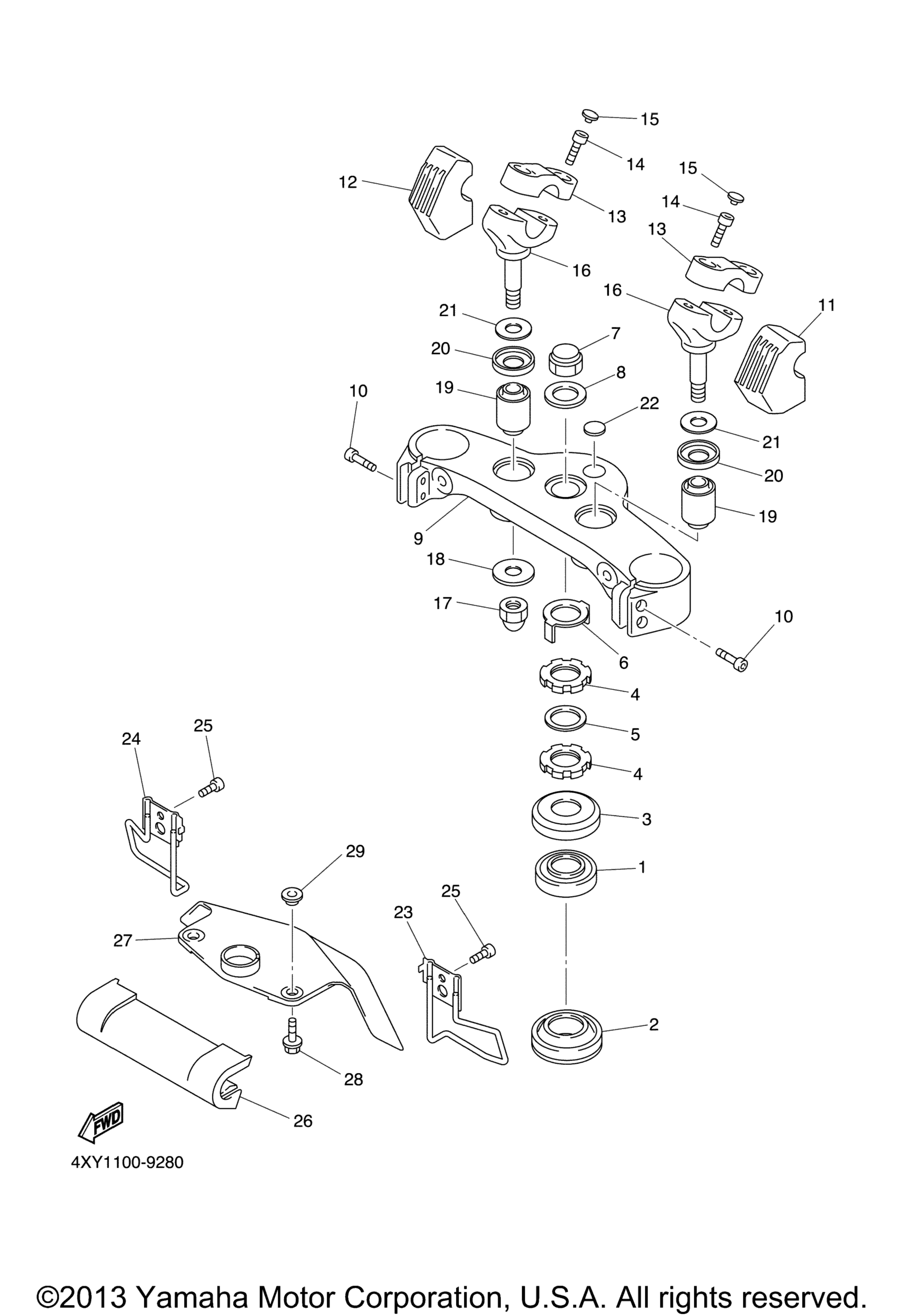

Схема рулевого управления для VENTURE (XVZ1300TFN) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Bearing art. 93332-00001-00
По запросу
2
Bearing art. 93332-00008-00
от 5 500 ₽
Аналог
5 500 ₽
Требуется 1 шт.
3
Cover, Ball Race 2 art. 1W1-23416-00-00
По запросу
4
Nut, Special Shape art. 90179-25004-00
По запросу
5
Washer, Plate art. 90202-26142-00
По запросу
6
Washer, Special art. 26H-23418-01-00
По запросу
7
Nut, Crown art. 90176-22081-00
По запросу
8
Washer, Plate art. 90201-22018-00
По запросу
9
Crown, Handle art. 4XY-W2341-00-00
По запросу
10
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
11
Damper 1 art. 4XY-2317J-00-00
По запросу
12
Damper 2 art. 4XY-2317K-00-00
По запросу
13
Holder, Handle Upper art. 4VR-23441-00-00
По запросу
14
Болт Yamaha art. 91314-08025-00
от 1 092 ₽
15
Plug art. 90338-08163-00
По запросу
16
Holder, Handle Lower art. 4XY-23442-01-00
По запросу
17
Nut, Crown art. 90176-12052-00
По запросу
18
Washer, Plate art. 90201-12015-00
По запросу
19
Bush, Rear Shock Absorber art. 1NU-22216-00-00
По запросу
20
Прокладка амортизирующая Yandex art. 3DM-23445-00-00
По запросу
21
Washer, Plate art. 90201-146F9-00
По запросу
22
.Emblem art. 4XV-2341B-00-00
По запросу
23
Guide, Cable art. 4XY-2331E-00-00
По запросу
24
Guide, Cable art. 4XY-23389-00-00
По запросу
25
Болт Yamaha art. 91317-06012-00
По запросу
26
Cover, Outer 1 art. 4NK-23122-01-00
По запросу
27
Cover, Steering art. 4XY-23818-00-00
По запросу
28
Screw, With Washer art. 90159-06016-00
По запросу
29
Collar art. 90387-06681-00
По запросу
