модель 2001 года
- Модель Venture
- Код модели VENTURE (XVZ1300TFN) CA

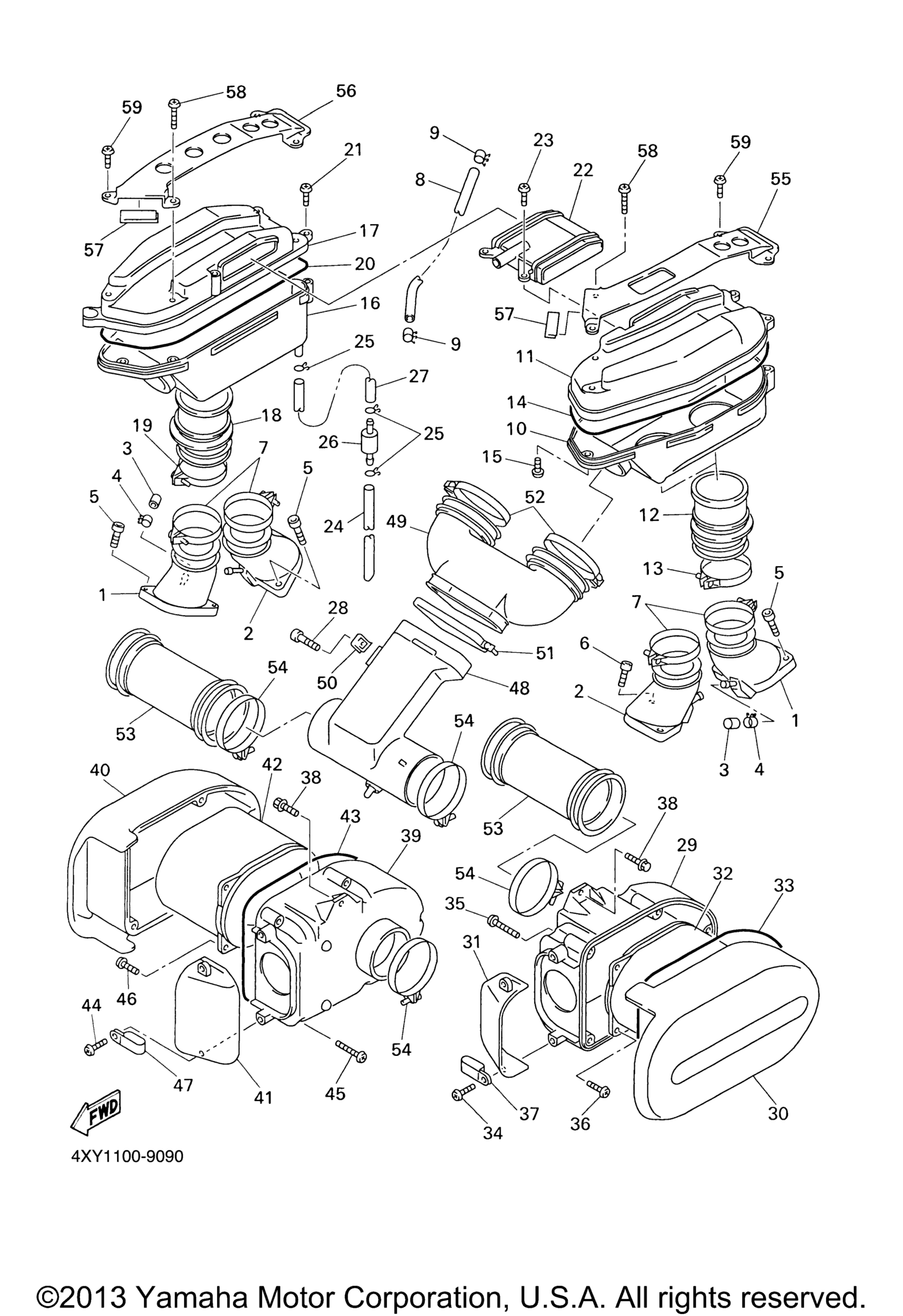

Схема впускной системы для VENTURE (XVZ1300TFN) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 4XY-13586-01-00
По запросу
2
Joint, Carburetor 2 art. 4XY-13596-01-00
По запросу
3
Plug, Blind art. 16G-13569-00-00
По запросу
4
Clip art. 90467-10039-00
По запросу
5
Болт art. 91317-06020-00
По запросу
6
Болт Yamaha art. 91317-06016-00
По запросу
7
Band art. 4XY-13575-00-00
По запросу
8
Pipe, Fuel 1 art. 4XY-13971-00-00
По запросу
9
Clip art. 90467-13133-00
По запросу
10
Case, Air Cleaner 1 art. 4XY-14411-00-00
По запросу
11
Cover 1 art. 4XY-14417-01-00
По запросу
12
Joint, Air Cleaner 1 art. 4XY-14453-00-00
По запросу
13
Clamp, Hose art. 90450-58002-00
По запросу
14
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
15
Screw, Tapping art. 97707-50620-00
По запросу
16
Case, Air Cleaner 2 art. 4XY-14421-00-00
По запросу
17
Cover 2 art. 4XY-14418-01-00
По запросу
18
Joint, Air Cleaner 1 art. 4XY-14453-00-00
По запросу
19
Clamp, Hose art. 90450-58002-00
По запросу
20
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
21
Screw, Tapping art. 97707-50620-00
По запросу
22
Pipe, Joint art. 4XY-14485-00-00
По запросу
23
Screw, Tapping art. 97707-50516-00
По запросу
24
Hose (L340) art. 90445-112E1-00
По запросу
25
Clip art. 90467-11106-00
По запросу
26
Filter Assy art. 4X7-2149Y-00-00
По запросу
27
Pipe art. 2UJ-14419-00-00
По запросу
28
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
29
Silencer, Intake 1 art. 4XY-14431-02-00
По запросу
30
Cover, Cleaner Case 3 art. 4XY-1442A-00-00
По запросу
31
Duct art. 4XY-14437-00-00
По запросу
32
Element, Air Cleaner art. 4XY-14451-01-00
По запросу
33
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
34
Screw, Tapping art. 97707-50525-00
По запросу
35
Screw, Tapping art. 97707-50140-00
По запросу
36
Screw, Tapping art. 97707-50516-00
По запросу
37
Clamp art. 90461-08113-00
По запросу
38
Bolt, Flange art. 95814-06012-00
По запросу
39
Silencer, Intake 1 art. 4XY-14431-02-00
По запросу
40
Cover, Cleaner Case 3 art. 4XY-1442A-00-00
По запросу
41
Duct art. 4XY-14437-00-00
По запросу
42
Element, Air Cleaner art. 4XY-14451-01-00
По запросу
43
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
44
Screw, Tapping art. 97707-50525-00
По запросу
45
Screw, Tapping art. 97707-50140-00
По запросу
46
Screw, Tapping art. 97707-50516-00
По запросу
47
Clamp art. 90461-08113-00
По запросу
48
Cover, Cleaner Case 1 art. 4XY-1441A-00-00
По запросу
49
Joint, Air Cleaner 2 art. 4XY-14463-00-00
По запросу
50
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
51
Band art. 4XY-14455-00-00
По запросу
52
Clamp, Hose art. 1D6-11387-00-00
По запросу
53
Joint art. 4XY-14454-00-00
По запросу
54
Clamp, Hose art. 1D6-11387-00-00
По запросу
55
Clamp, Cord art. 4XY-82361-00-00
По запросу
56
Clamp, Cord 2 art. 4XY-82362-00-00
По запросу
57
Plate art. 4XY-82388-01-00
По запросу
58
Screw, Tapping art. 97707-50140-00
По запросу
59
Screw, Tapping art. 97707-50525-00
По запросу
