модель 2002 года
- Модель Mountain Cat 500
- Код модели MOUNTAIN CAT 500 (S2002MCCCAUSB)

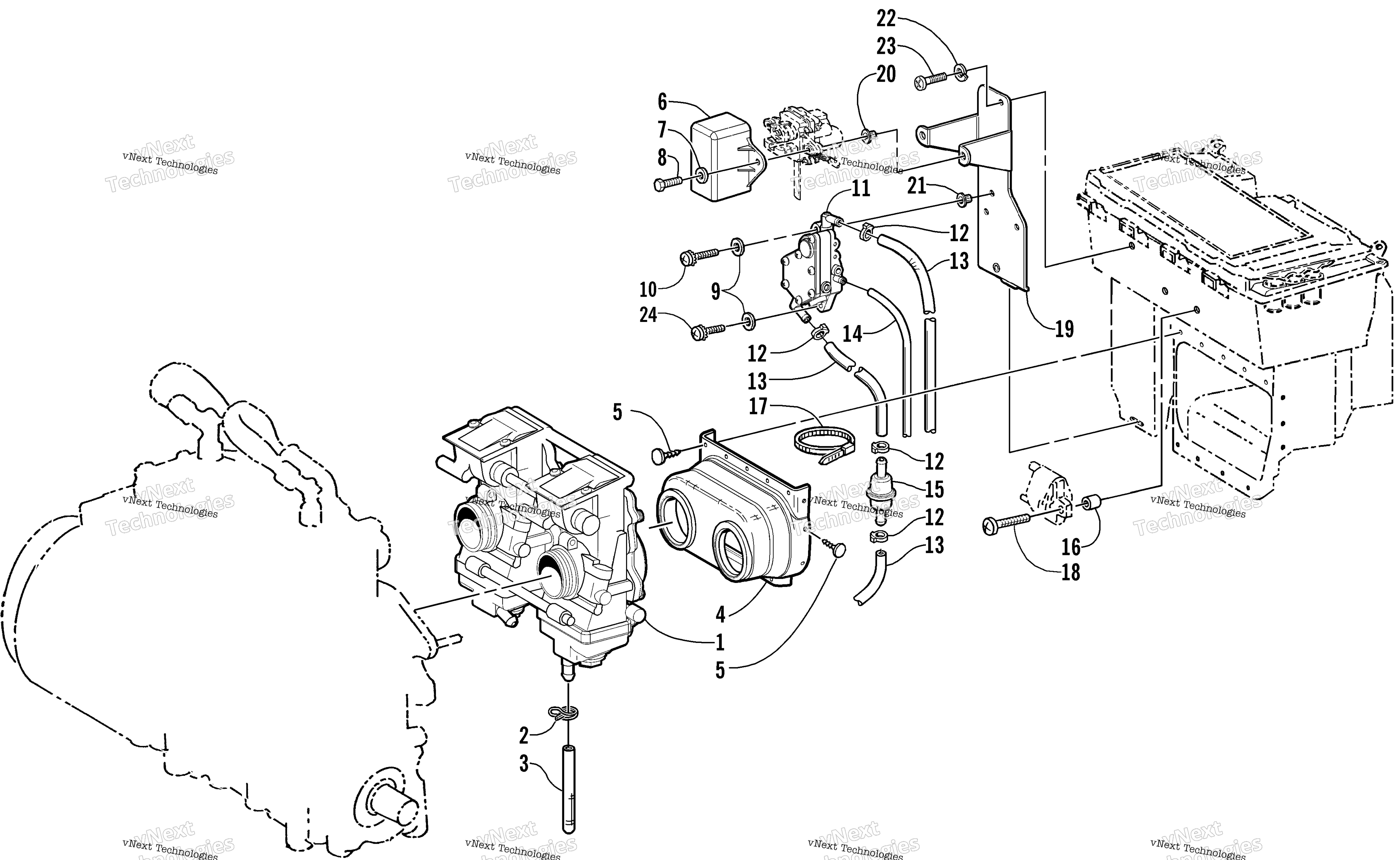

Схема карбюратора And Fuel Pump Assembly для MOUNTAIN CAT 500 (S2002MCCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
TM38-B346 Complete Carburetor art. 1670-323
По запросу
2
Clamp, Hose art. 0623-652
По запросу
3
Hose, Drain - 1.5 in. art. 0610-442
По запросу
4
BOOT, AIR SILENCER art. 1670-375
По запросу
5
Clip, Retaining art. 0623-165
По запросу
6
Cover, Servomotor art. 2606-129
По запросу
7
Washer art. 8050-212
По запросу
8
Screw, Cap art. 8002-044
По запросу
9
Washer art. 0623-594
По запросу
10
Screw, Machine art. 0623-833
По запросу
11
Pump, Fuel w/o Oil Inlet art. 1670-230
По запросу
12
Clamp, Hose art. 0124-045
По запросу
13
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
13
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
14
Hose, Impulse - 25’ art. 0610-007
По запросу
15
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
16
Spacer art. 0107-630
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Screw, Machine art. 0623-835
По запросу
19
Plate, Mounting (inc. 20-21) art. 0770-488
По запросу
20
Insert art. 0623-582
По запросу
21
Insert art. 0623-779
По запросу
22
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
23
Screw, Machine art. 8007-577
По запросу
24
Screw, Machine - w/External Tooth Lock Washer art. 0623-888
По запросу
