модель 2002 года
- Модель Mountain Cat 500
- Код модели MOUNTAIN CAT 500 (S2002MCCCAUSB)

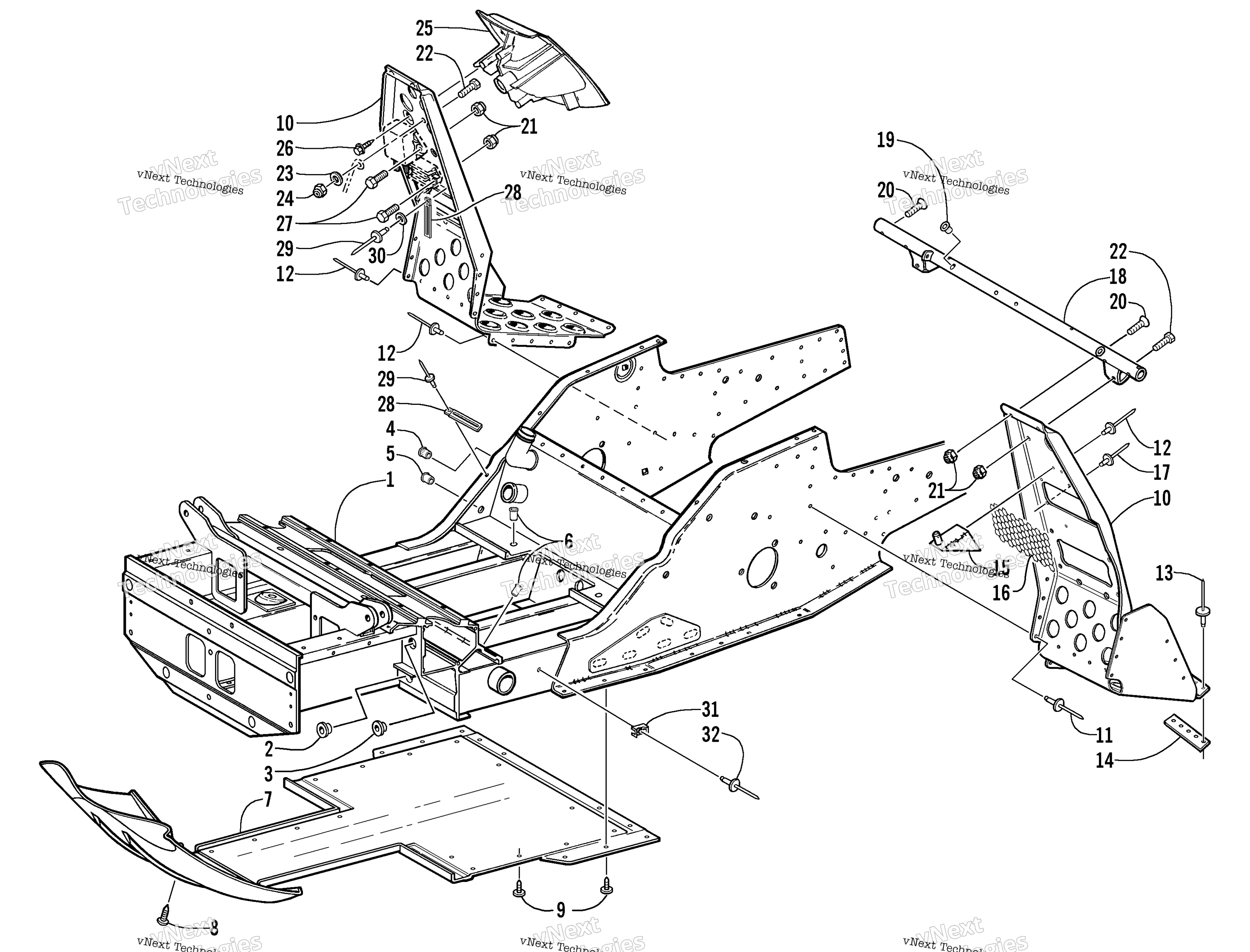

Схема передней части Frame And Footrest Assembly для MOUNTAIN CAT 500 (S2002MCCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-6) art. 0707-619
По запросу
2
Insert, Lower A-Arm Mount art. 0607-420
По запросу
3
Insert, Upper A-Arm Mount art. 0607-421
По запросу
4
Insert art. 0623-581
По запросу
5
Insert art. 0623-582
По запросу
6
Insert art. 0623-699
По запросу
7
Belly Pan - Center Black art. 1606-719
По запросу
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Footrest - Right art. 2606-444
По запросу
10
Footrest - Left art. 2606-445
По запросу
11
Rivet art. 0623-341
По запросу
12
Rivet art. 0623-166
По запросу
13
Rivet art. 0623-282
По запросу
14
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
15
Bracket, Mounting - Guard art. 0705-173
По запросу
16
SCREEN,GUARD-PTD BLK art. 2706-133
По запросу
17
Заклепка Arctic Cat art. 8060-686
от 116 ₽
18
Support, Steering - Assembly (inc. 19) art. 0705-426
По запросу
19
Insert art. 0623-779
По запросу
20
Screw, Machine art. 8019-614
По запросу
21
Nut, Lock art. 8041-366
По запросу
22
Screw, Cap art. 8002-041
По запросу
23
Washer art. 8050-212
По запросу
24
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
25
Cup, Recoil Rope art. 1606-062
По запросу
26
Screw, Self-Tapping art. 0623-297
По запросу
27
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
28
Зажим Arctic Cat art. 1623-984
По запросу
29
Rivet art. 8060-506
По запросу
30
Washer, Flat art. 0123-149
По запросу
31
Spacer art. 0623-228
По запросу
32
Rivet art. 8060-428
По запросу
