модель 2002 года
- Модель Mountain Cat 500
- Код модели MOUNTAIN CAT 500 (S2002MCCCAUSB)

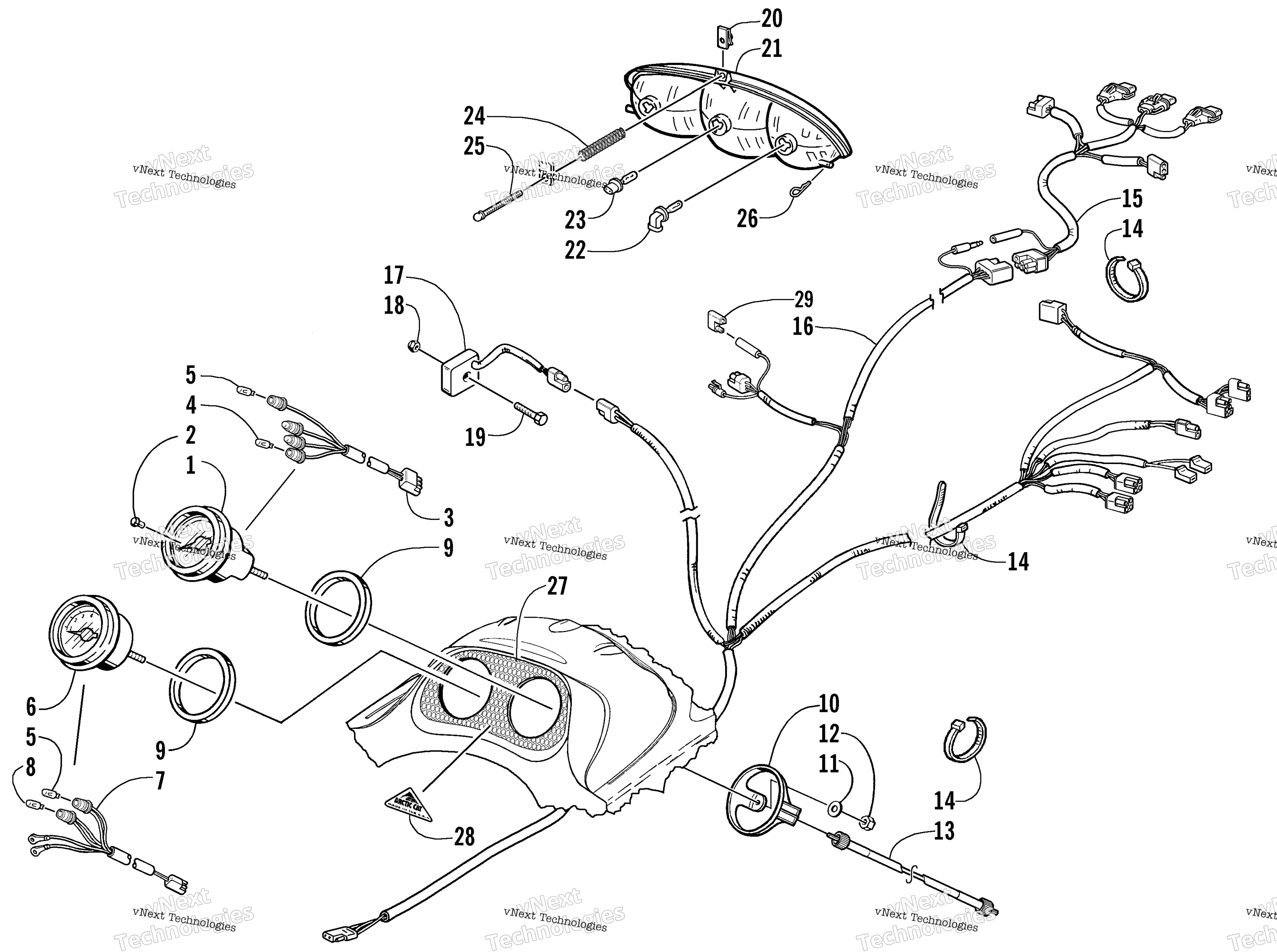

Схема headlight, Instruments, и Wiring Assemblies для MOUNTAIN CAT 500 (S2002MCCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDOMETER, 100MPH-W/O AC LOGO (inc. 2-4 and one No. 5) art. 0620-238
По запросу
2
Knob, Tripmeter art. 0620-073
По запросу
3
Harness, Bulb - Speedometer (inc. 4 and one No. 5) art. 0620-151
По запросу
4
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
5
Bulb art. 0230-020
По запросу
6
Tachometer (inc. one No. 5 and 7-8) art. 0620-253
По запросу
7
Harness, Tachometer (inc. one No. 5 and 8) art. 0620-254
По запросу
8
Bulb, Instrument art. 0620-256
По запросу
9
Прокладка Arctic Cat art. 0620-135
от 578 ₽
10
Держатель спидометра Arctic Cat art. 0620-134
По запросу
11
Washer art. 8050-212
По запросу
12
Nut art. 0623-038
от 110 ₽
13
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
14
Зажим Arctic Cat art. 0123-788
По запросу
15
Harness, Hood art. 0686-699
По запросу
16
Harness, Main art. 0686-748
По запросу
17
Regulator, Voltage art. 0630-001
По запросу
18
Nut, Lock art. 8041-366
По запросу
19
Screw, Cap art. 8002-044
По запросу
20
U-Nut art. 0623-757
По запросу
21
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
22
Лампа art. 0609-251
По запросу
23
Лампа фары Arctic Cat art. 0609-252
По запросу
24
Spring, Adjuster art. 0623-466
По запросу
25
Screw, Thumb art. 0623-467
По запросу
26
Clip, Hairpin art. 0623-847
По запросу
27
Decal, Instrument - Hood art. 4611-356
По запросу
28
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
29
Diode, Sensor - Light art. 0630-152
По запросу
