модель 2002 года
- Модель Mountain Cat 500
- Код модели MOUNTAIN CAT 500 (S2002MCCCAUSB)

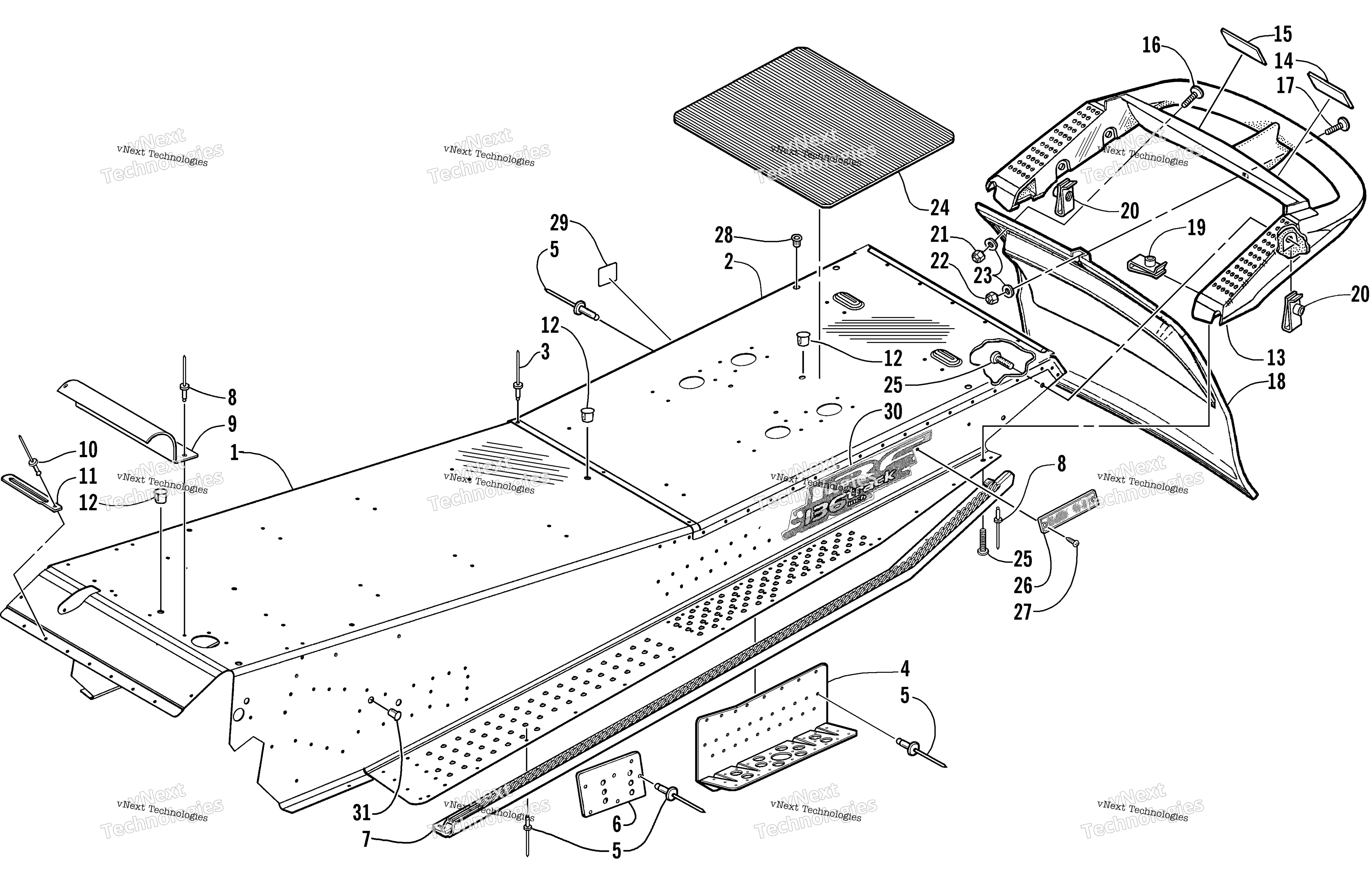

Схема tunnel и задний Bumper для MOUNTAIN CAT 500 (S2002MCCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-5) art. 1718-147
По запросу
2
Plate, End - Rear Tunnel art. 2606-202
По запросу
3
Rivet art. 8060-484
По запросу
4
BRKT,RR SUSP MTG-RH PTD BLK art. 2706-766
По запросу
4
BRKT,RR SUSP MTG-LH PTD BLK art. 2706-767
По запросу
5
Rivet, Solid art. 0623-072
По запросу
5
Rivet art. 0623-166
По запросу
5
Rivet, Solid art. 0123-418
По запросу
5
Rivet art. 8060-486
По запросу
6
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
7
Roll, Tunnel - Right art. 2606-506
По запросу
7
Roll, Tunnel - Left art. 2606-507
По запросу
8
Rivet art. 0623-166
По запросу
9
BRKT,PROTECTOR-MAIN HARNESS art. 0607-751
По запросу
10
Клепка Arctic Cat art. 8060-504
от 116 ₽
11
Зажим Arctic Cat art. 1623-984
По запросу
12
Plug art. 0623-562
По запросу
13
Bumper, Rear art. 1606-200
По запросу
14
Decal, Warning - Towing art. 1611-567
По запросу
15
Decal, Warning - Towing art. 1611-566
По запросу
16
Screw, Machine art. 8007-579
По запросу
17
Screw, Machine art. 8017-580
По запросу
18
Snowflap Key is coded to switch; see dealer to determine part number. art. 1606-507
По запросу
18
Задний брызговик Arctic Cat art. 1606-202
По запросу
19
U-Nut art. 0623-427
По запросу
20
U-Nut art. 0623-771
По запросу
21
Nut, Lock art. 8041-366
По запросу
22
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
Pad, Rubber art. 1606-444
По запросу
25
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
26
Reflector - Red art. 0606-029
По запросу
27
Clip, Retaining art. 0623-269
По запросу
28
Insert art. 0623-582
По запросу
29
Decal, CE art. 0411-053
По запросу
30
Decal, "136 inch Track" Tunnel - Left art. 4611-051
По запросу
30
Decal, "136 inch Track" Tunnel - Right art. 4611-050
По запросу
31
Plug, Body art. 0606-983
По запросу
