модель 2002 года
- Модель Mountain Cat 500
- Код модели MOUNTAIN CAT 500 (S2002MCCCAUSB)

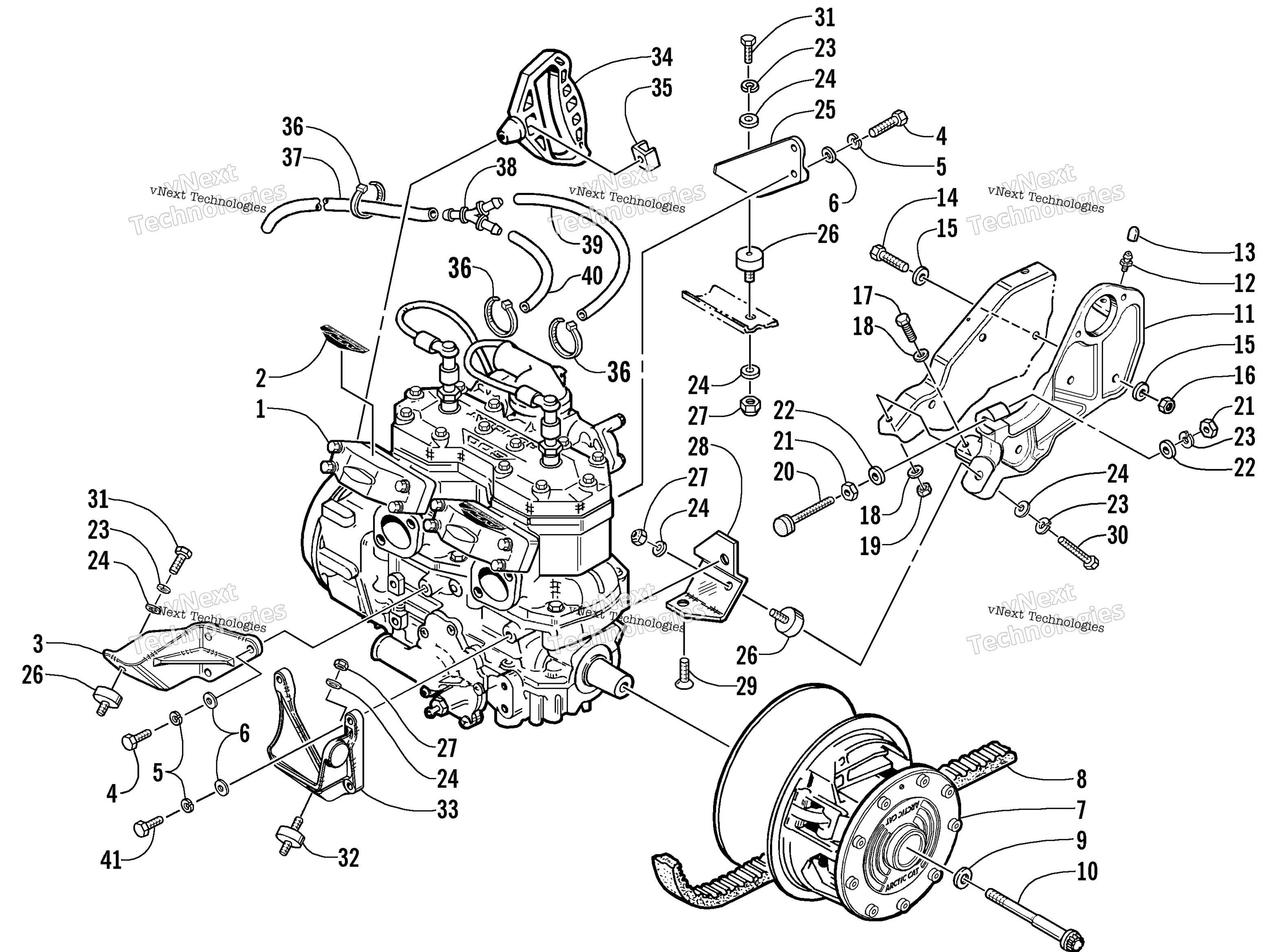

Схема двигателя And Related Parts для MOUNTAIN CAT 500 (S2002MCCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,500 L/C TWIN art. 0662-280
По запросу
2
Decal, “APV” art. 3611-967
По запросу
3
Bracket, Engine Mounting - Right - Front art. 0708-102
По запросу
4
Screw, Cap art. 8012-132
По запросу
5
Washer, Lock art. 8051-247
По запросу
6
Шайба Arctic Cat art. 8050-247
По запросу
7
Kit, Drive Clutch-UNCAL-8.25 30MM/D art. 0746-839
По запросу
8
Ремень вариатора Arctic Cat art. 0627-020
По запросу
9
Washer, High Collar art. 0623-210
По запросу
10
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
11
BRKT,BEARING SUPPORT ASSY (inc. 12-13) art. 0708-142
По запросу
12
Fitting, Grease art. 0623-899
По запросу
13
Cap art. 0623-904
По запросу
14
Screw, Cap art. 0623-628
По запросу
15
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
16
Nut, Lock art. 0623-026
По запросу
17
Screw, Cap art. 8002-041
По запросу
18
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
19
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
20
Bumper, Torque - Engine art. 0608-299
По запросу
21
Nut art. 8042-516
По запросу
22
Washer art. 8050-282
По запросу
23
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
24
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 6 шт.
Подписаться
25
Bracket, Engine Mounting - Right - Rear art. 0708-104
По запросу
26
Mount, Engine art. 0608-217
от 2 100 ₽
Аналог
Опора (подушка) двигателя Arctic Cat ( 0608-217 )
art. SM-09555-1
1 130 ₽
Требуется 3 шт.
Подписаться
27
Гайка art. 8040-486
По запросу
28
BRKT, ENG,MTG-LH REAR MACH art. 0708-120
По запросу
29
Screw, Machine art. 0623-095
По запросу
30
Screw, Cap art. 8002-226
По запросу
31
Screw, Cap art. 8002-222
По запросу
32
Mount, Engine - Double Male art. 0608-118
По запросу
33
Bracket, Engine Mounting - Left - Front art. 0708-103
По запросу
34
Handle, Recoil art. 0636-363
По запросу
35
Cap, Recoil Handle art. 0606-885
По запросу
36
Зажим Arctic Cat art. 0123-788
По запросу
37
Hose, Drain - VEV (Exit) art. 0610-365
По запросу
38
Y-Fitting art. 0670-875
По запросу
39
Hose, Drain - VEV (PTO) art. 0610-364
По запросу
40
Hose, Drain - VEV (Magneto) art. 0610-363
По запросу
41
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
