модель 2002 года
- Модель Mountain Cat 500
- Код модели MOUNTAIN CAT 500 (S2002MCCCAUSB)

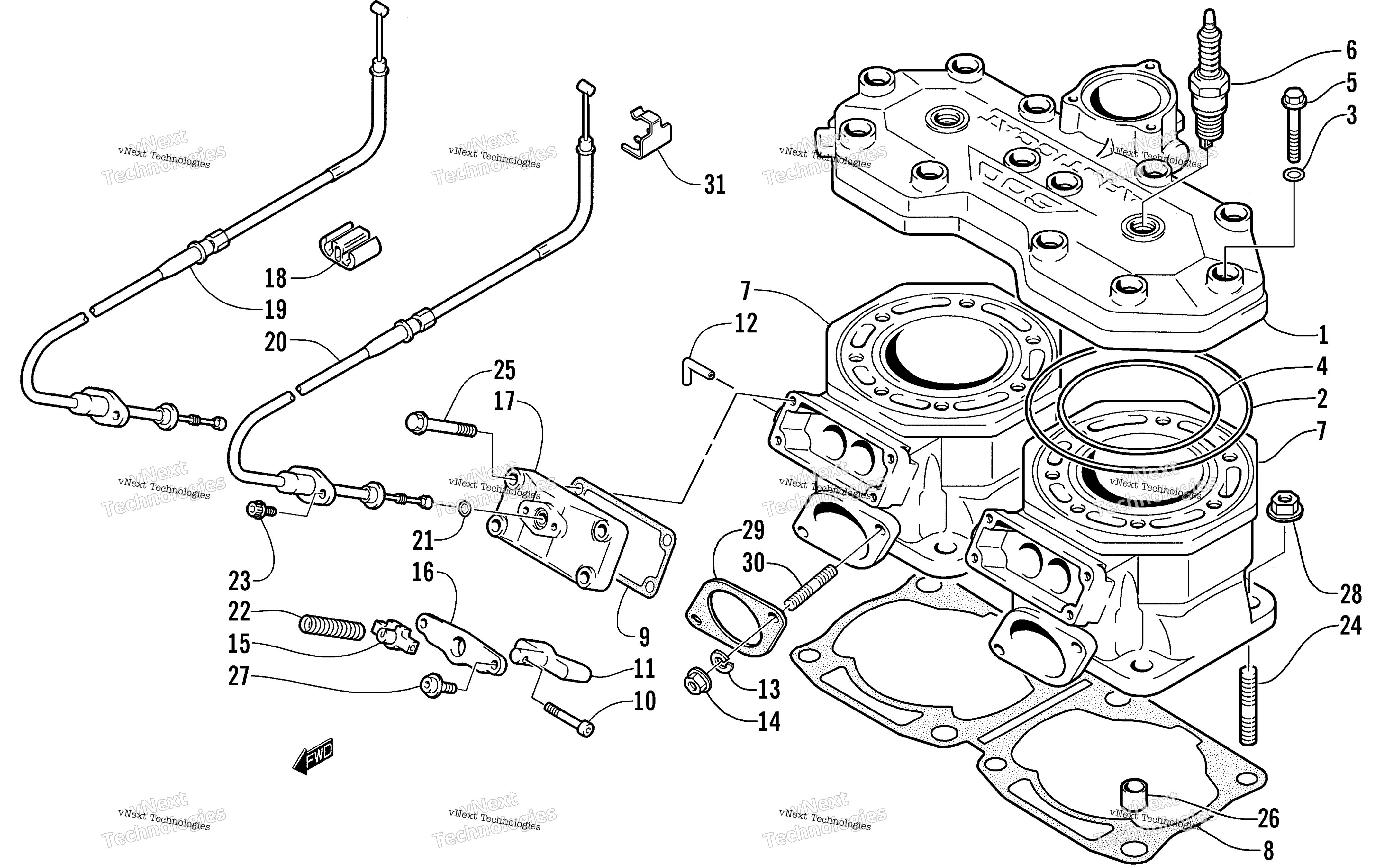

Схема цилиндра And Head Assembly для MOUNTAIN CAT 500 (S2002MCCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder art. 3005-797
По запросу
2
Уплотнительное кольцо Arctic Cat art. 3003-765
от 1 796 ₽
Аналог
5 110 ₽
Требуется 2 шт.
3
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 12 шт.
4
Уплотнительное кольцо Arctic Cat art. 3004-080
от 3 476 ₽
5
Bolt art. 3007-460
По запросу
6
Plug, Spark (BR9EYA) art. 0217-709
от 690 ₽
7
Cylinder art. 3005-963
По запросу
8
Gasket, Cylinder art. 3005-654
от 5 231 ₽
9
Gasket, Cylinder Cover art. 3005-283
По запросу
10
Pin, Exhaust Valve art. 3005-983
По запросу
11
VALVE, EXHAUST-500 CARB APV art. 3005-939
По запросу
12
FITTING,90 ELBOW-3/16 BARB X .220 ID art. 2670-203
По запросу
13
Washer, Lock, 8MM art. 3004-280
По запросу
14
Nut art. 3007-416
По запросу
15
STOPPER,EXH. VALVE art. 3006-922
По запросу
16
Plate, Exhaust Valve art. 3005-964
По запросу
17
Cover, Cylinder art. 3005-662
По запросу
18
Clamp, Exhaust Valve Cable art. 3005-808
По запросу
19
CABLE,EXHAUST VALVE (PTO) art. 3006-443
По запросу
20
CABLE,EXH VALVE (Magneto) art. 3006-410
По запросу
21
O-Ring art. 3005-651
По запросу
22
Spring art. 3005-945
По запросу
23
Bolt art. 3007-433
По запросу
24
Tube, Vacuum art. 3005-596
По запросу
25
Bolt art. 3007-381
По запросу
26
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
27
Bolt art. 3007-449
По запросу
28
Nut art. 3007-391
По запросу
29
Прокладка выпускного коллектора Arctic Cat art. 3003-503
от 371 ₽
Аналог
5 110 ₽
Требуется 2 шт.
30
Bolt, Stud art. 3007-419
По запросу
31
Holder, Exhaust Valve Cable art. 3005-747
По запросу
