модель 2002 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2002MCHCAUSB)

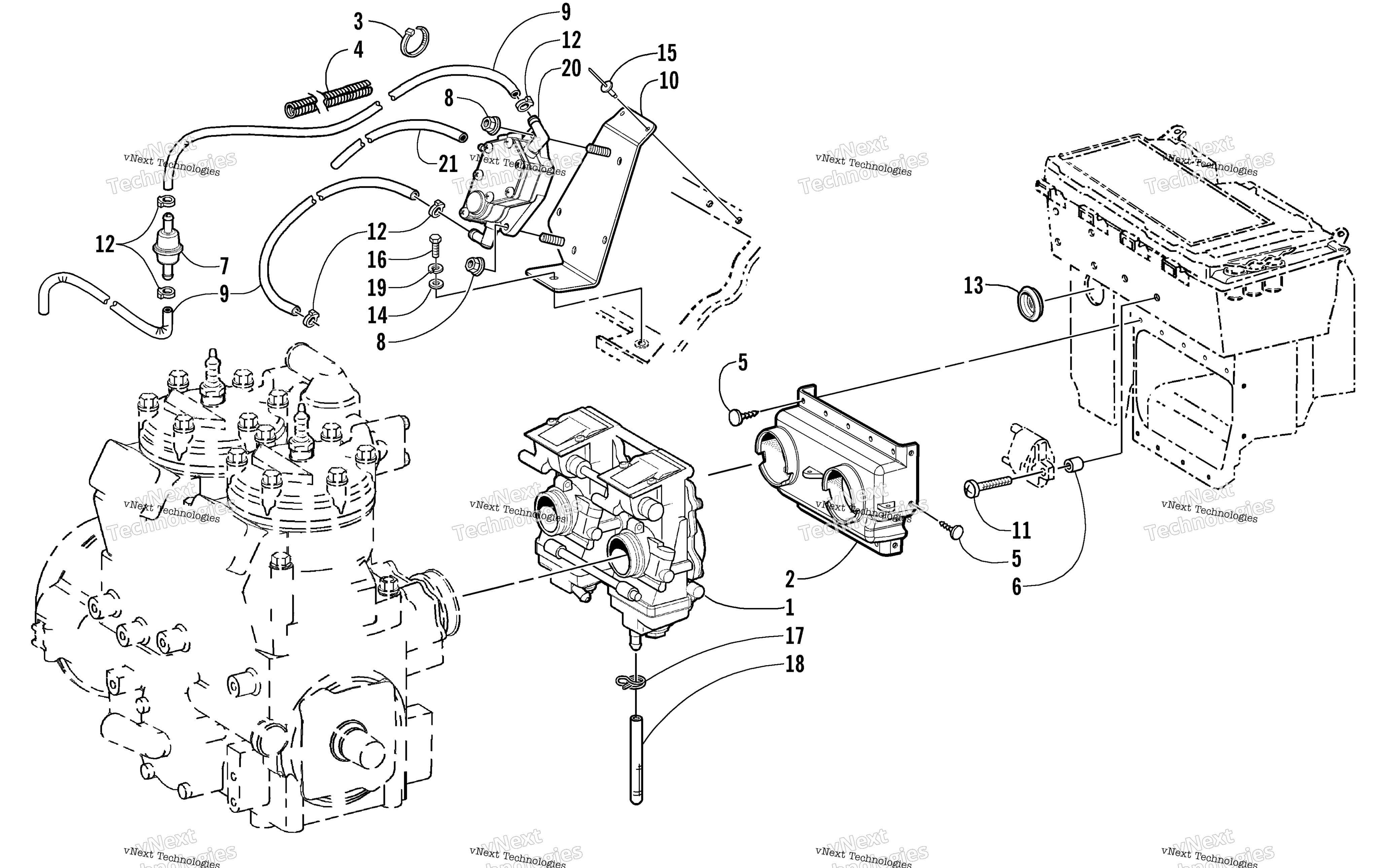

Схема карбюратора And Fuel Pump Assembly для MOUNTAIN CAT 800 (S2002MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
TM40-B118; TM40-B121 International Complete Carburetor art. 1670-208
По запросу
2
Boot, Carburetor art. 1670-382
По запросу
3
Tie, Cable - 4 in. art. 0123-811
По запросу
4
Loom, Protective - 10 ft art. 0716-558
По запросу
5
Clip, Retaining art. 0623-165
По запросу
6
Spacer art. 0107-630
По запросу
7
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
8
Nut w/Washer art. 0623-877
По запросу
9
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
9
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
10
Plate, Mounting - Fuel Pump art. 0770-497
По запросу
11
Screw, Machine art. 0623-835
По запросу
12
Clamp, Hose art. 0124-045
По запросу
13
Valve, Shock 0.900 x 0.006 in. art. 2606-062
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Заклепка Arctic Cat art. 8060-706
от 116 ₽
16
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
17
Clamp, Hose art. 0623-652
По запросу
18
Hose, Drain - 1.5 in. art. 0610-442
По запросу
19
Шайба гроверная Arctic Cat art. 8051-217
от 882 ₽
20
Pump, Fuel art. 1670-161
По запросу
21
Hose, Impulse - 25’ art. 0610-007
По запросу
