модель 2002 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2002MCHCAUSB)

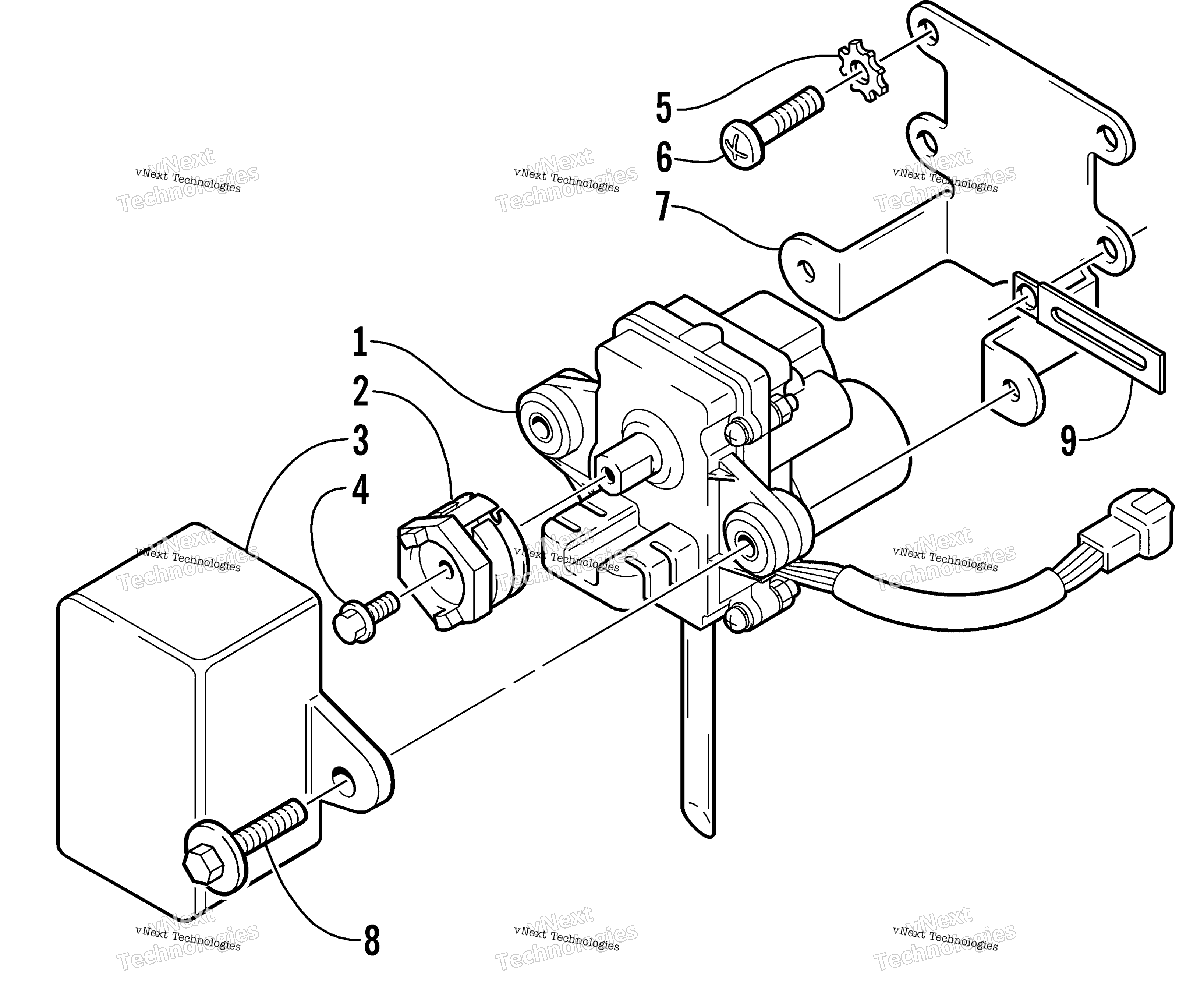

Схема Servomotor узла для MOUNTAIN CAT 800 (S2002MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Exhaust Valve - Assembly art. 3007-702
По запросу
2
Pulley, Controller art. 3005-661
По запросу
3
Cover, Servomotor art. 2606-129
По запросу
4
Bolt art. 0693-368
По запросу
5
Washer, Lock art. 8053-212
По запросу
6
Screw, Machine art. 8007-577
По запросу
7
Bracket, Servomotor art. 3005-750
По запросу
8
Bolt art. 3005-650
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
