модель 2002 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2002MCHCAUSB)

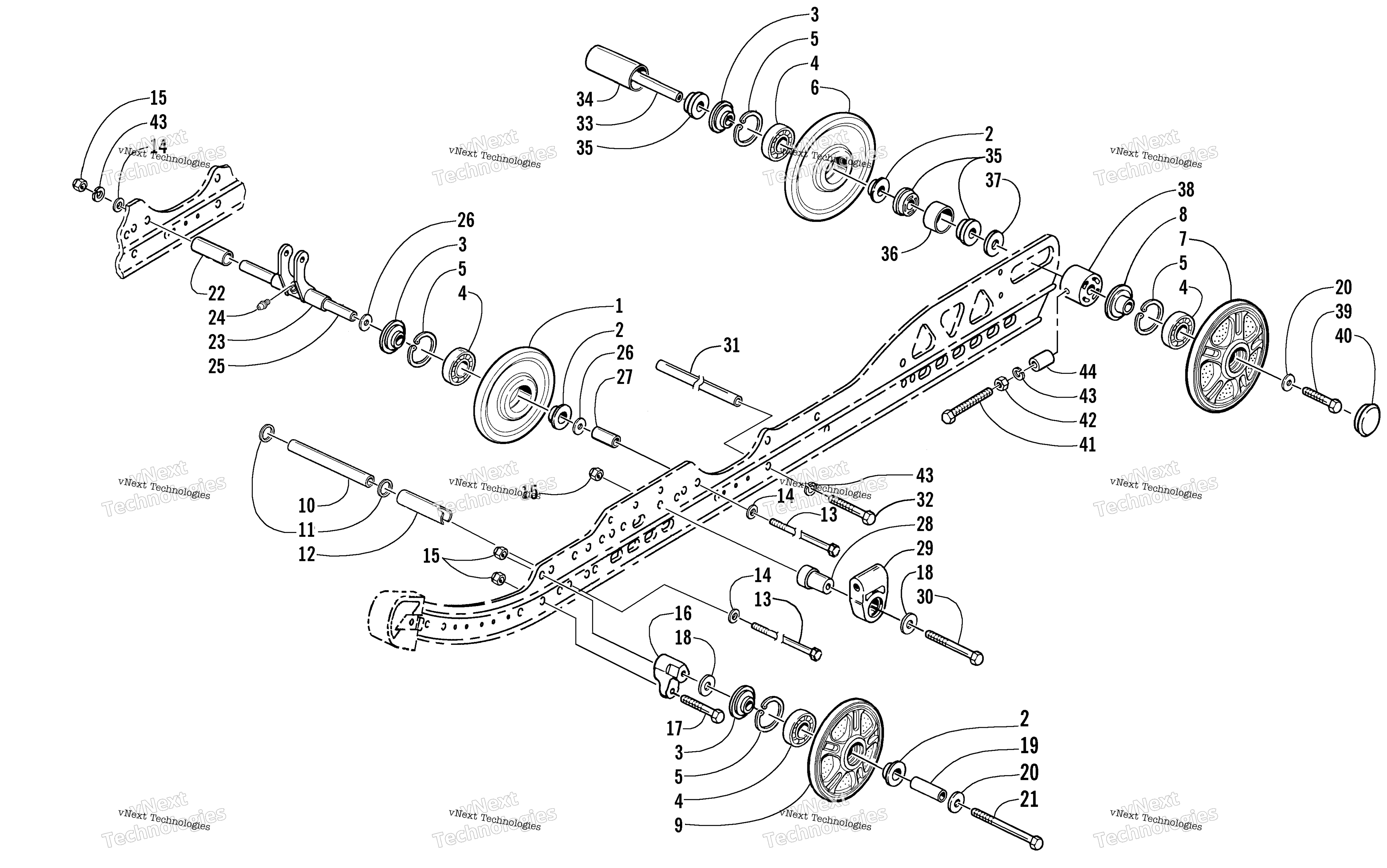

Схема Idler колесо узла для MOUNTAIN CAT 800 (S2002MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
2
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
3
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
4
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
5
Ring, Retaining art. 0123-798
По запросу
6
WHEEL,IDL-7.12(2-5/8DIA INSR) (inc. 2-5) art. 1604-686
По запросу
7
Wheel, Idler (inc. 4-5 and 8) art. 1604-745
По запросу
7
WHEEL,IDL-7.12 SPOKED(1L-5/8DI INSR)SILV (inc. 4-5 and 8) (LE Black-Orange) art. 1604-971
По запросу
8
INSERT,5/8 BORE X 2" (LONG) art. 1604-774
По запросу
9
Wheel, Idler (inc. 2-5) art. 1604-691
По запросу
9
Ролик гусеницы серебристый 143х20 мм Arctic Cat art. 1604-693
от 6 794 ₽
OEM
Ролик гусеницы серебристый 143х20 мм Arctic Cat
art. 1604-693
6 794 ₽
Требуется 2 шт.
Подписаться
10
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Spacer, Shock - Front Arm art. 1604-793
По запросу
13
Screw, Cap art. 0623-907
По запросу
14
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
15
Гайка art. 8040-486
По запросу
16
Block, Mounting - Idler Wheel art. 1604-612
По запросу
17
Болт art. 8002-224
По запросу
18
Washer art. 8050-282
По запросу
19
Втулка амортизатора Arctic Cat art. 0603-030
от 578 ₽
20
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
21
Screw, Cap art. 8002-233
По запросу
22
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
23
Опора заднего амортизатора Arctic Cat art. 0704-589
от 3 161 ₽
24
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
25
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
26
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
27
Spacer art. 1604-213
По запросу
28
Block, Slide art. 0604-912
По запросу
29
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
30
Screw, Cap art. 8002-228
По запросу
31
Axle, Inner art. 0604-930
По запросу
32
Screw, Cap art. 8002-225
По запросу
33
Axle, Rear art. 0604-208
По запросу
34
Spacer art. 1604-107
По запросу
35
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
36
Spacer, Rear Wheel art. 0604-937
По запросу
37
Шайба Arctic Cat art. 0623-220
от 420 ₽
38
Bushing, Adjuster art. 0604-936
По запросу
39
Screw, Cap art. 8002-223
По запросу
40
Колпачок ролика гусеницы Arctic Cat art. 0604-246
от 331 ₽
41
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
42
Гайка Arctic Cat art. 8042-486
от 263 ₽
43
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
44
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
