модель 2002 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2002MCHCAUSB)

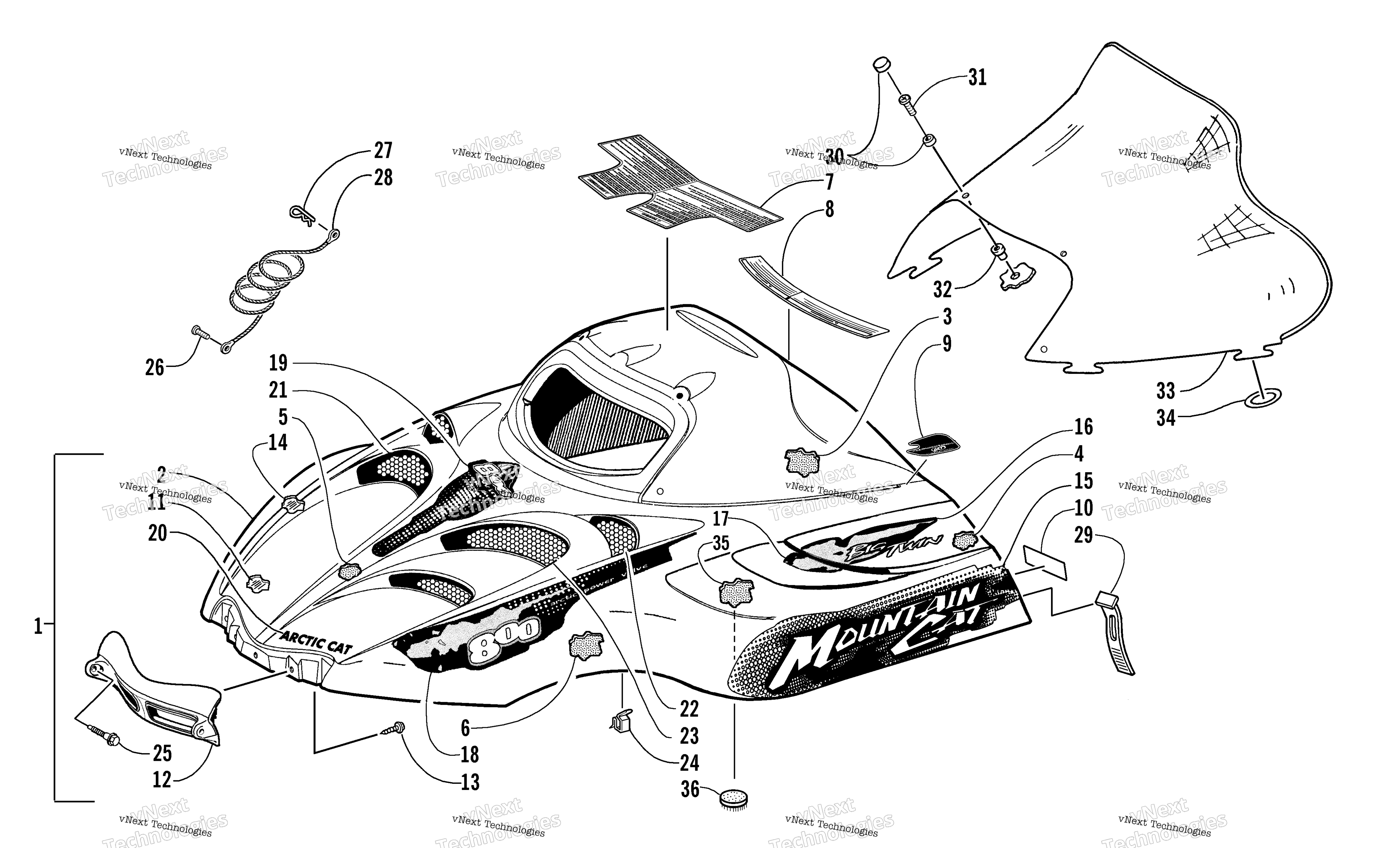

Схема Hood и Windshield узла для MOUNTAIN CAT 800 (S2002MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (inc. 2-20) (LE Black-Orange) art. 1718-138
По запросу
1
Hood w/Decals (inc. 2-20) art. 1718-067
По запросу
2
Hood w/o Decals (inc. 3-14) (LE Black-Orange) art. 1718-139
По запросу
2
Hood w/o Decals - Black (inc. 3-14) art. 1718-054
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
4
Foam, Hood - Rear - Right art. 0717-164
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0717-162
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, "ACT" - Hood - Right art. 4611-334
По запросу
9
Decal, "ACT" - Hood - Left art. 4611-335
По запросу
10
Decal, Warning - Seating Capacity art. 3611-509
По запросу
11
Foil, Hood - Right art. 1606-938
По запросу
11
Foil, Hood - Left art. 1606-939
По запросу
12
Hinge, Hood (Silver) (LE Black-Orange) art. 2606-454
По запросу
12
Накладка капота art. 1606-720
По запросу
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
Foil, Hood - Upper Right art. 2606-233
По запросу
15
Decal, Hood - Lower Left (LE Black-Orange) art. 4611-425
По запросу
15
Decal, Hood - Lower Right (LE Black-Orange) art. 4611-426
По запросу
15
Decal, Hood - Lower Left art. 4611-073
По запросу
15
Decal, Hood - Lower Right art. 4611-072
По запросу
16
Decal, Hood - Vent - Rear - Right art. 4611-070
По запросу
16
Decal, Hood - Vent - Rear - Right (LE Black-Orange) art. 4611-438
По запросу
16
Decal, Hood - Vent - Rear - Left (LE Black-Orange) art. 4611-439
По запросу
16
Decal, Hood - Vent - Rear - Left art. 4611-071
По запросу
17
Decal, Hood - Vent - Front - Left art. 4611-069
По запросу
17
Decal, Hood - Vent - Front - Right art. 4611-068
По запросу
18
Decal, Hood - Upper Right (LE Black-Orange) art. 4611-436
По запросу
18
Decal, Hood - Upper Left art. 4611-057
По запросу
18
Decal, Hood - Upper Right art. 4611-056
По запросу
18
Decal, Hood - Upper Left (LE Black-Orange) art. 4611-437
По запросу
19
Decal, Hood - Crest art. 4611-065
По запросу
19
Decal, Hood - Crest (LE Black-Orange) art. 4611-435
По запросу
20
Decal, "Arctic Cat" - Hood art. 4611-062
По запросу
21
Screen, Vent - Hood - Right (Silver) art. 2606-322
По запросу
22
Screen, Vent - Hood - Left (Silver) art. 2606-323
По запросу
23
Screen, Vent - Hood - Left - Silver (Silver) art. 2606-325
По запросу
24
Clip, Cable art. 0123-394
По запросу
25
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
26
Screw, Self-Tapping art. 0623-057
По запросу
27
Clip, Hairpin art. 0623-805
По запросу
28
Cable, Hood art. 1606-158
По запросу
29
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
30
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
31
Screw, Machine art. 0623-902
По запросу
32
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
33
Windshield art. 2606-471
По запросу
34
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
35
Foam, Vent - Hood art. 0617-426
По запросу
36
Disc, Velcro art. 0623-078
По запросу
