модель 2002 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2002MCHCAUSB)

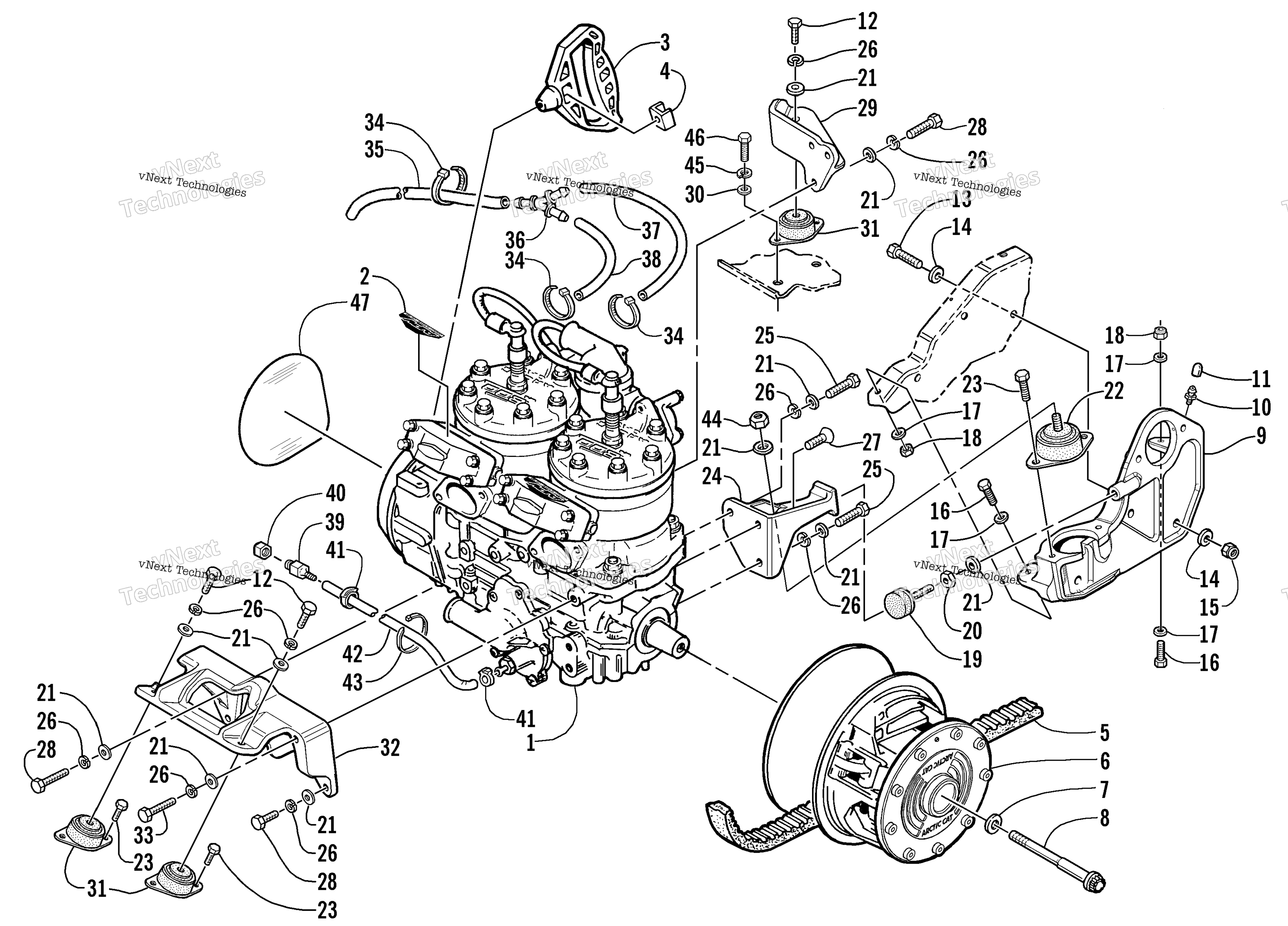

Схема двигателя And Related Parts для MOUNTAIN CAT 800 (S2002MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AA78L2 art. 0662-318
По запросу
2
Decal, “APV” art. 3611-967
По запросу
3
Handle, Recoil art. 0636-363
По запросу
4
Cap, Recoil Handle art. 0606-885
По запросу
5
Ремень вариатора Arctic Cat art. 0627-020
По запросу
6
Clutch, Drive - UNCAL-8.25 33MM/D art. 0746-836
По запросу
7
Washer, High Collar art. 0623-210
По запросу
8
Bolt, Clutch art. 0623-913
По запросу
9
Bracket, Mounting - Engine/Bearing Support (inc. 10-11) art. 0708-392
По запросу
10
Fitting, Grease art. 0623-899
По запросу
11
Cap art. 0623-904
По запросу
12
Screw, Cap art. 8002-221
По запросу
13
Screw, Cap art. 8002-225
По запросу
14
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
15
Nut, Lock art. 0623-026
По запросу
16
Screw, Cap art. 8002-041
По запросу
17
Washer art. 8050-222
По запросу
18
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
19
Bumper, Torque art. 0608-784
По запросу
20
Nut, Jam art. 0123-191
По запросу
21
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
22
Mount, Engine - Assembly art. 0708-145
По запросу
23
Screw, Self-Tapping art. 0623-765
По запросу
24
Bracket, Mounting - Engine - Left - Rear art. 0708-137
По запросу
25
Screw, Cap art. 8005-674
По запросу
26
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
27
Screw, Machine art. 0623-881
По запросу
28
Болт art. 8002-224
По запросу
29
Bracket, Mounting - Engine - Right - Rear art. 0708-123
По запросу
30
Шайба Arctic Cat art. 8050-247
По запросу
31
MOUNT,ENGINE art. 0608-645
По запросу
32
Кронштейн крепления двигателя Arctic Cat art. 0708-116
от 12 485 ₽
33
Screw, Cap art. 8002-229
По запросу
34
Зажим Arctic Cat art. 0123-788
По запросу
35
Hose, Drain - VEV (Exit) art. 0610-365
По запросу
36
Y-Fitting art. 0670-875
По запросу
37
Hose, Drain - VEV (PTO) art. 0610-364
По запросу
38
Hose, Drain - VEV (Magneto) art. 0610-363
По запросу
39
Adapter, Fitting art. 0623-976
По запросу
40
Cap, Drain art. 1670-303
По запросу
41
Clamp, Hose art. 0623-373
По запросу
42
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
43
Tie, Cable - 4 in. art. 0123-811
По запросу
44
Гайка art. 8040-486
По запросу
45
Washer, Lock art. 8051-247
По запросу
46
Screw, Cap art. 8002-131
По запросу
47
Foil, Protective art. 1670-328
По запросу
