модель 2002 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2002MCHCAUSB)

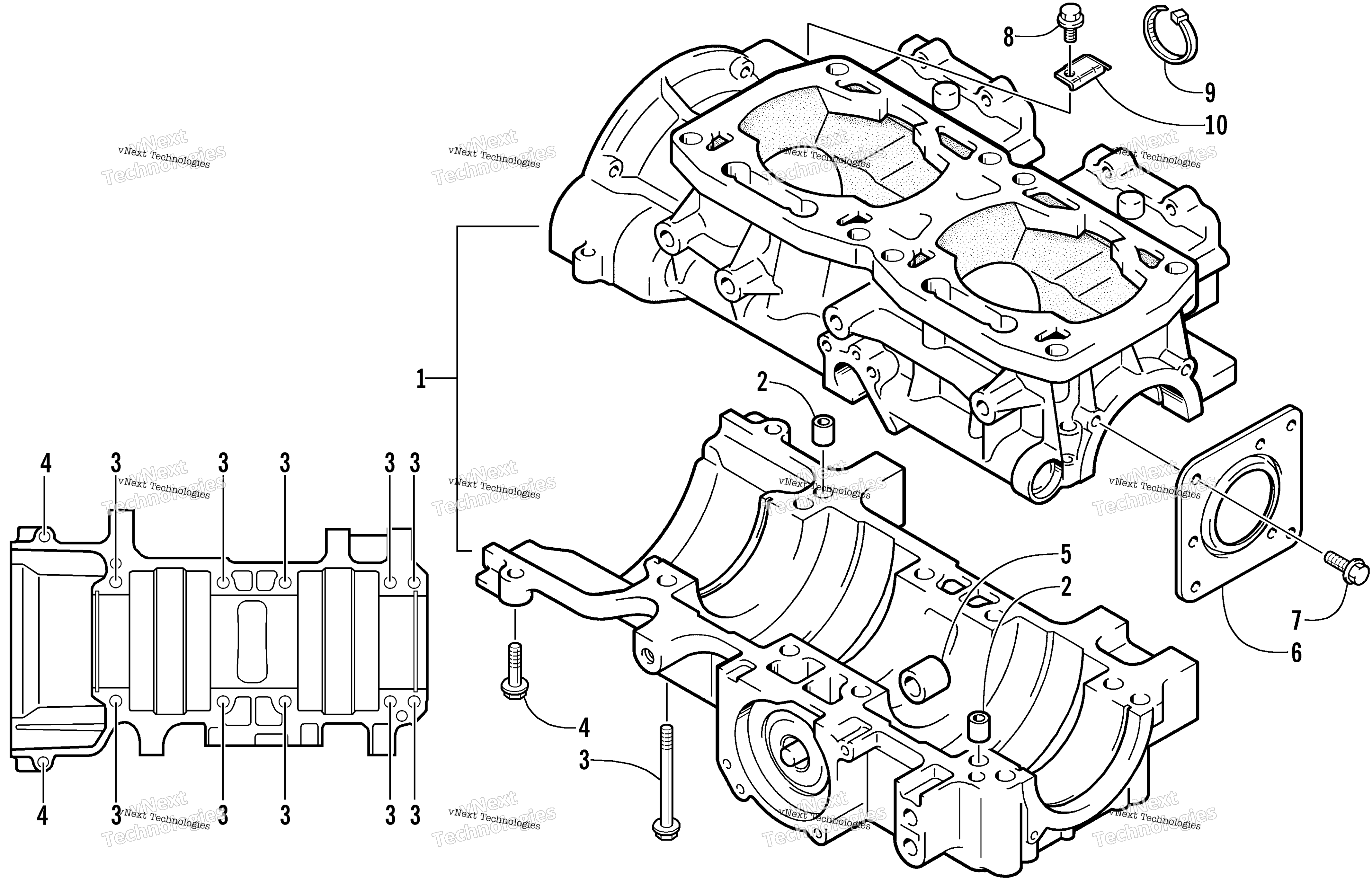

Схема картера Assembly для MOUNTAIN CAT 800 (S2002MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE-ASSY (inc. 2-5) art. 3006-418
По запросу
2
Pin art. 3005-206
По запросу
3
Screw, Cap art. 3005-846
По запросу
4
Bolt art. 3007-380
По запросу
5
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
6
Plate, Oil Seal art. 3008-304
По запросу
7
Bolt art. 3007-371
По запросу
8
Screw, Cap art. 0145-105
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
Bracket, Ground Wire - Engine art. 0608-117
По запросу
Другие схемы модели
Картер Assembly
