модель 2002 года
- Модель Z570
- Код модели Z 570 (S2002ZADFCUSG)

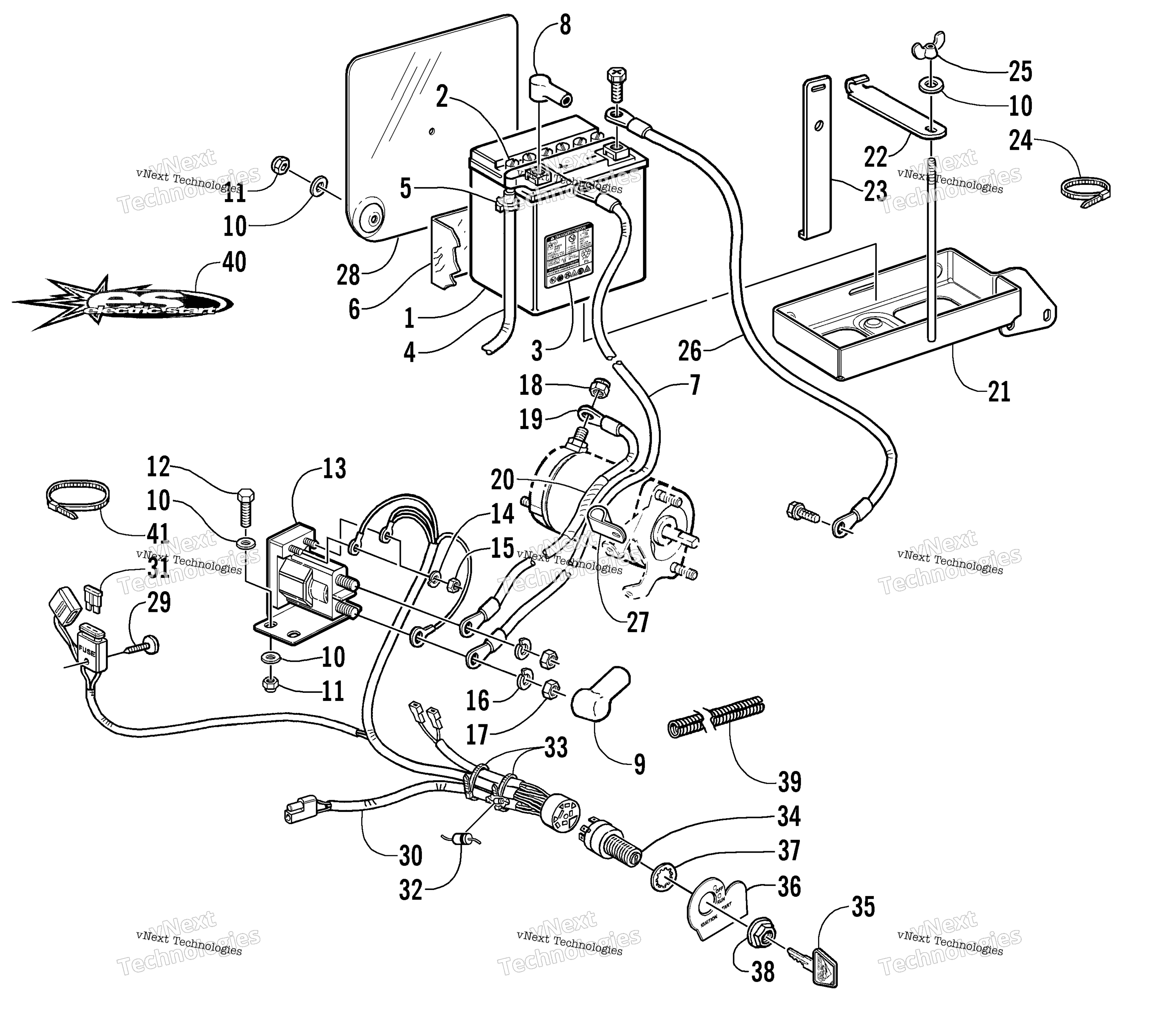

Схема battery, Solenoid, и Cables для Z 570 (S2002ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery - Assembly (inc. 2-6) art. 0745-059
По запросу
2
CAP,BATTERY(GREEN FOR 0645-197) art. 0645-588
По запросу
3
Decal, Warning art. 0645-151
По запросу
4
Hose, Battery art. 0645-263
По запросу
5
Clamp, Hose art. 0645-152
По запросу
6
Wrap, Heat - Battery art. 0645-082
По запросу
7
Cable, Battery/Solenoid (inc. 8-9) art. 0645-374
По запросу
8
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
9
Boot, Terminal art. 0645-327
от 210 ₽
10
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
11
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
12
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
13
Solenoid (inc. 14-17) art. 0645-196
от 2 880 ₽
14
Washer, Lock art. 8051-152
По запросу
15
Nut art. 8042-272
По запросу
16
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
17
Nut art. 8043-452
По запросу
18
Гайка Arctic Cat art. 0623-122
от 221 ₽
19
Cable, Solenoid/Starter art. 0645-373
По запросу
20
Термозащитная трубка Arctic Cat art. 0645-181
от 473 ₽
21
Tray, Battery art. 0745-166
По запросу
22
Hold-Down, Battery - Top art. 0645-243
По запросу
23
Пластина крепления АКБ Arctic Cat art. 0645-311
от 4 179 ₽
24
Зажим Arctic Cat art. 0123-788
По запросу
25
Nut, Wing art. 0623-325
По запросу
26
Cable, Battery/Ground art. 0645-136
По запросу
27
Clamp, Routing art. 3008-040
По запросу
28
Shield, Heat art. 0745-139
По запросу
29
Clip, Retaining Included in Kit art. 0623-589
По запросу
30
Harness, Electric Start (inc. 31-33) Included in Kit art. 0686-697
По запросу
31
Fuse, 7.5 Amp Included in Kit art. 0630-100
По запросу
32
Diode, Charging Included in Kit art. 0630-002
По запросу
33
Tie, Cable - 4 in. Included in Kit art. 0123-811
По запросу
34
Замок зажигания Arctic Cat art. 0609-449
от 2 412 ₽
36
Decal, Console - Right Included in Kit art. 2611-744
По запросу
37
Washer *Key is coded to switch; see dealer to determine part number. art. 0123-899
По запросу
38
Гайка Arctic Cat art. 0609-113
от 221 ₽
39
Conduit, Flexible art. 0716-391
По запросу
40
Decal, "ES" Included in Kit art. 3611-644
По запросу
41
Tie, Cable art. 0623-144
По запросу
