модель 2002 года
- Модель Z570
- Код модели Z 570 (S2002ZADFCUSG)

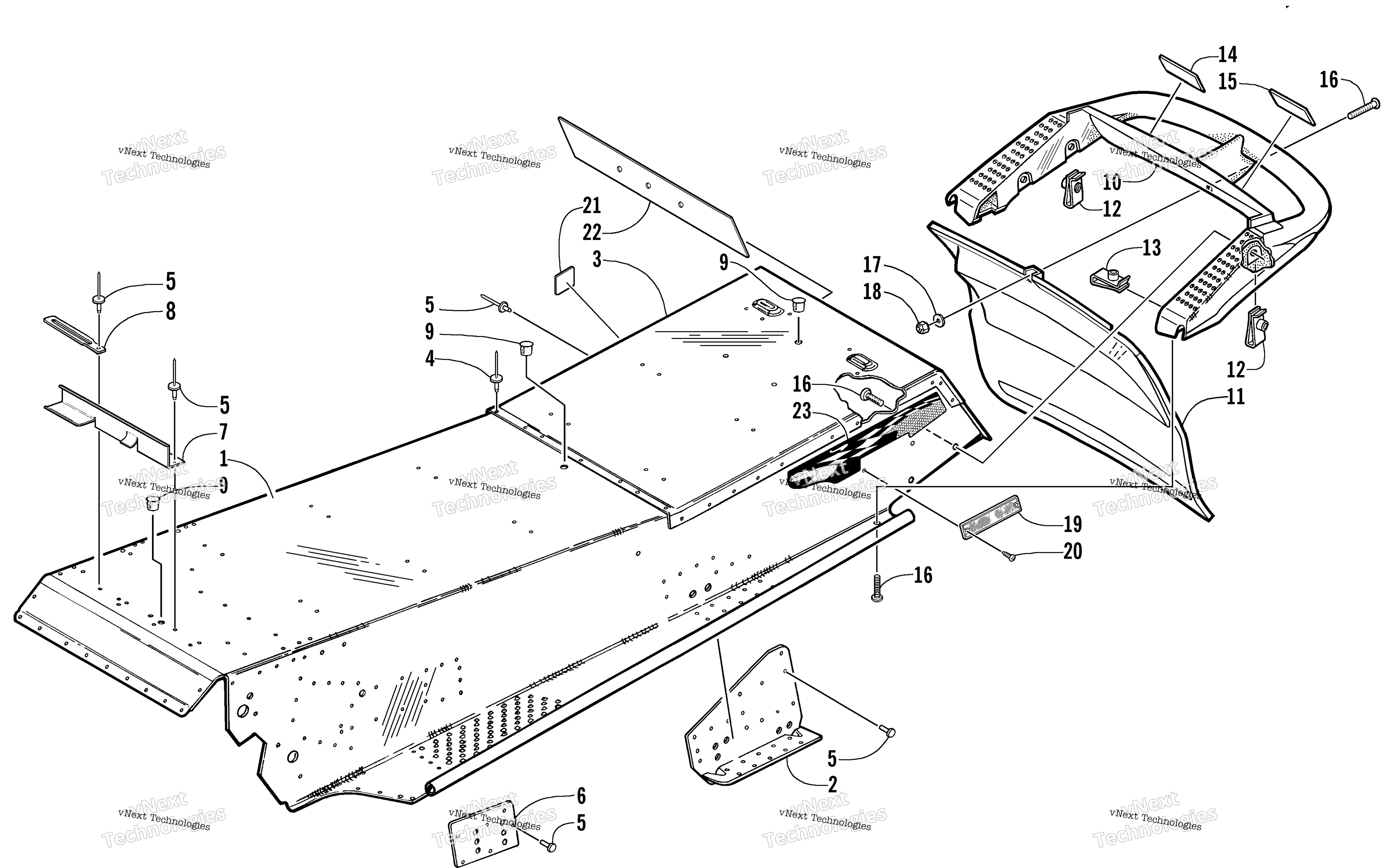

Схема tunnel и задний Bumper для Z 570 (S2002ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-5) art. 1718-229
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 1706-078
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 1706-079
По запросу
3
Plate, End - Rear Tunnel art. 1606-497
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet, Solid art. 0623-072
По запросу
5
Rivet, Solid art. 0123-418
По запросу
5
Rivet Optional art. 8060-506
По запросу
6
PLATE,BODY-REINFORCEMENT-PTD BLK art. 2706-111
По запросу
7
BRKT, MAIN HARNESS PROTECTOR-PTD BLK art. 0707-704
По запросу
8
Зажим Arctic Cat art. 1623-984
По запросу
9
Plug art. 0623-562
По запросу
10
Bumper, Rear art. 1606-200
По запросу
11
Snowflap (ESR/International) art. 1606-507
По запросу
11
Задний брызговик Arctic Cat art. 1606-202
По запросу
12
U-Nut art. 0623-771
По запросу
13
U-Nut art. 0623-427
По запросу
14
Decal, Warning - Towing (French) art. 1611-567
По запросу
15
Decal, Warning - Towing (English) art. 1611-566
По запросу
16
Screw, Machine art. 8017-580
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
19
Reflector - Red art. 0606-029
По запросу
20
Clip, Retaining art. 0623-269
По запросу
21
Decal, CE art. 0411-053
По запросу
22
Decal, Tunnel - Rear art. 4611-112
По запросу
23
Decal, Tunnel - Left (ESR/International) art. 4611-273
По запросу
23
Decal, Tunnel - Right (ESR/International) art. 4611-272
По запросу
23
Decal, Tunnel - Left art. 4611-221
По запросу
23
Decal, Tunnel - Right art. 4611-220
По запросу
