модель 2002 года
- Модель Z570
- Код модели Z 570 (S2002ZADFCUSG)

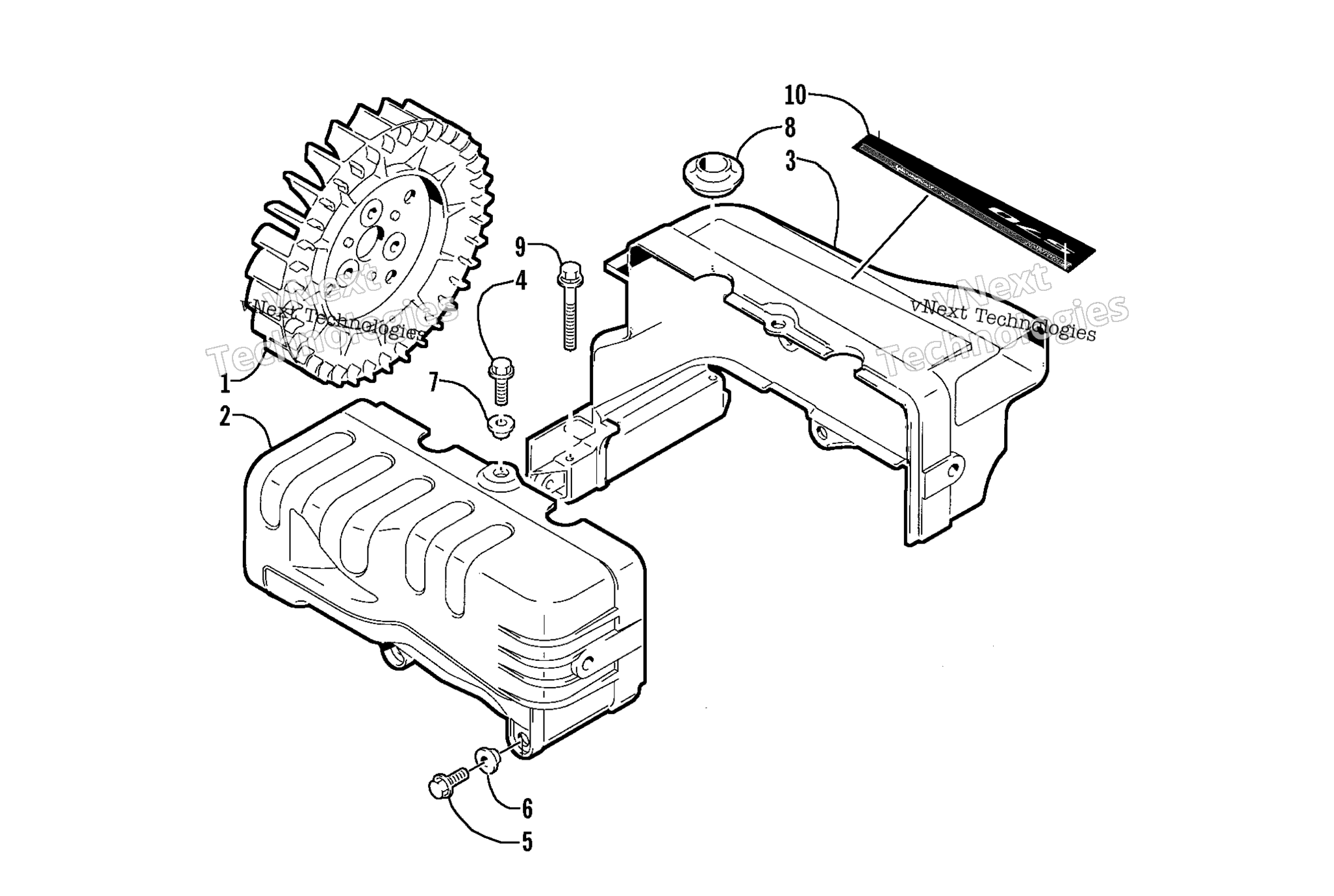

Схема системы охлаждения Fan And Cylinder Cowling Assembly для Z 570 (S2002ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Fan, Cooling art. 3006-016
По запросу
2
Cowling, Front art. 3006-017
По запросу
3
Cowling, Rear art. 3006-018
По запросу
4
Bolt art. 3007-484
По запросу
5
Bolt art. 3006-087
По запросу
6
Insert art. 3006-088
По запросу
7
Insert art. 3006-089
По запросу
8
Уплотнение свечного колодца Arctic Cat art. 3005-996
По запросу
9
Bolt art. 3007-485
По запросу
10
Decal, “570" art. 4611-448
По запросу
