модель 2002 года
- Модель Z570
- Код модели Z 570 (S2002ZADFCUSG)

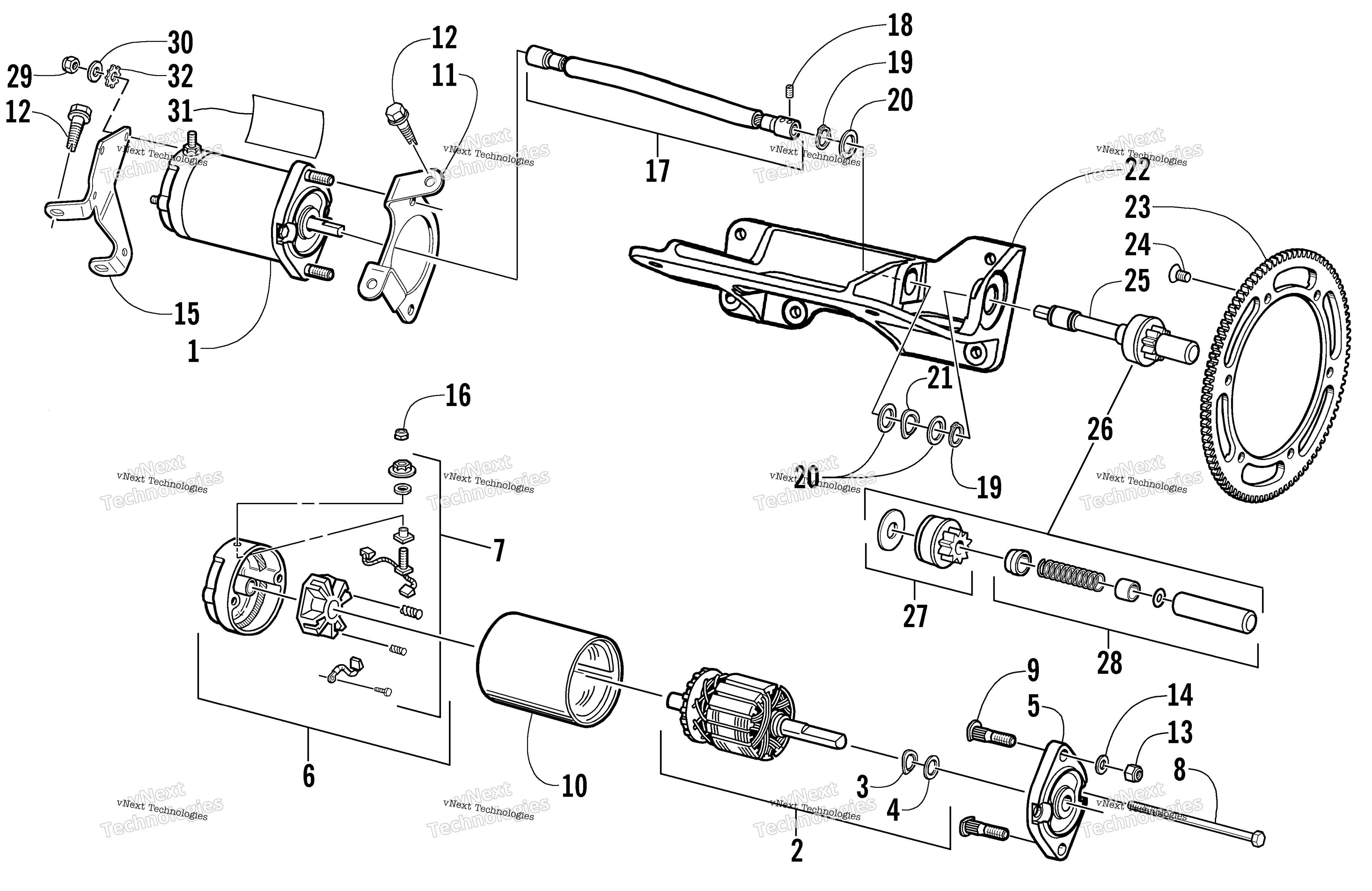

Схема Flex привод Starter Motor узла для Z 570 (S2002ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
KIT, ELEC START-570 FAN art. 2639-148
По запросу
1
Motor, Starter - Assembly - Flex-B w/Ribbolt/Nuts (inc. 2-10) art. 0745-356
от 1 162 ₽
2
Armature Assembly (inc. 3-4) art. 0645-296
По запросу
3
Washer, Wave art. 0645-131
По запросу
4
Washer, Thrust art. 0645-293
По запросу
5
Cap, Drive art. 0645-297
По запросу
6
Cap, Commutator (inc. 7) art. 0645-313
По запросу
7
Kit, Brush & Springs art. 0645-275
По запросу
8
Through-Bolt art. 0645-128
По запросу
9
Bolt, Ribbed art. 0623-093
По запросу
11
Bracket, Mounting - Flex ES - Painted Black (Angled Drive) art. 0745-193
По запросу
12
Screw, Self-Tapping art. 0623-765
По запросу
13
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
14
Шайба Arctic Cat art. 8050-242
По запросу
15
Bracket, Mounting - Flex ES - Painted Black (Angled Comm.) art. 0745-194
По запросу
16
Гайка Arctic Cat art. 0623-122
от 221 ₽
17
Вал электростартера Arctic Cat art. 0745-167
от 3 931 ₽
18
Screw, Set art. 0623-891
По запросу
19
Ring, Snap art. 0645-256
По запросу
20
Washer, Thrust art. 0645-254
По запросу
21
Washer, Wave art. 0645-255
По запросу
22
Bracket, Mounting - Engine - Front art. 0745-154
По запросу
23
RING GEAR,ELECTRIC START-LW Included in Kit art. 0645-329
По запросу
24
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
25
Привод стартера ( бендикс ) Arctic Cat art. 0745-253
от 43 638 ₽
26
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
27
Шестерня бендикса стартера 9 зубьев Arctic Cat art. 0637-265
от 2 610 ₽
28
Pinion Stopper - Assembly art. 0645-186
По запросу
29
Nut, Lock art. 8041-366
По запросу
30
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
31
Tape, Foil art. 0716-344
По запросу
32
Washer, Lock art. 8053-212
По запросу
