модель 2002 года
- Модель Z570
- Код модели Z 570 (S2002ZADFCUSG)

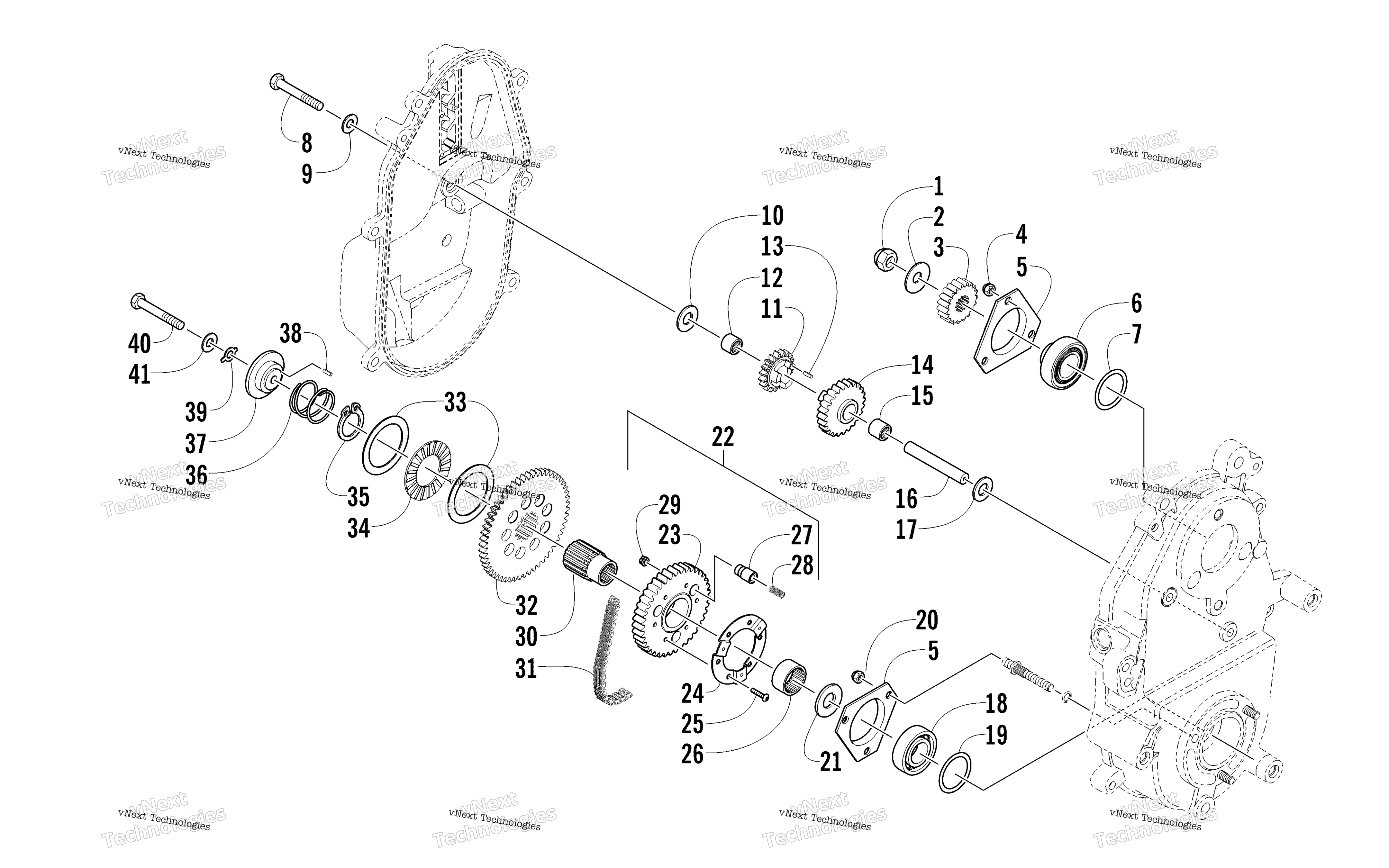

Схема привод / Reverse Dropcase узла для Z 570 (S2002ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 0623-465
от 987 ₽
2
Washer, Spring art. 0623-231
По запросу
3
Шестерня КПП 19 зубьев Arctic Cat art. 0602-444
По запросу
4
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
5
Пластина Arctic Cat art. 0602-198
По запросу
6
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
7
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
8
Болт Arctic Cat art. 8002-130
По запросу
9
Шайба Arctic Cat art. 8050-242
По запросу
10
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
11
Шестерня КПП 19 зубьев art. 0702-366
По запросу
12
Подшипник Arctic Cat art. 1602-045
По запросу
13
Палец Arctic Cat art. 0602-366
от 221 ₽
14
Шестерня КПП Arctic Cat art. 0702-260
По запросу
15
Подшипник игольчатый КПП Arctic Cat art. 0602-018
По запросу
16
Вал КПП Arctic Cat art. 0602-094
от 4 342 ₽
17
Шайба Arctic Cat art. 0602-215
от 578 ₽
18
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
19
Кольцо уплотнительное Arctic Cat art. 1670-237
По запросу
20
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
21
Шайба Arctic Cat art. 0602-012
По запросу
22
Шестерня планетарная КПП 39 зубьев art. 0702-170
По запросу
24
Упорная пластина Arctic Cat art. 0602-144
По запросу
25
Винт Arctic Cat art. 0623-182
от 190 ₽
26
Подшипник Arctic Cat art. 0602-016
По запросу
27
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
28
Пружина Arctic Cat art. 0602-138
от 473 ₽
29
Гайка Arctic Cat art. 0123-430
от 263 ₽
30
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
31
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
По запросу
32
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
33
Шайба Arctic Cat art. 0602-023
По запросу
34
Подшипник Arctic Cat art. 0602-022
По запросу
35
Ring, Retaining art. 0602-024
По запросу
36
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
37
Втулка Arctic Cat art. 0702-372
от 3 570 ₽
38
Pin, Spring art. 8070-153
По запросу
39
Шайба Arctic Cat art. 1602-046
По запросу
40
Болт art. 8002-231
По запросу
41
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
