модель 2002 года
- Модель Z570
- Код модели Z 570 (S2002ZADFCUSG)

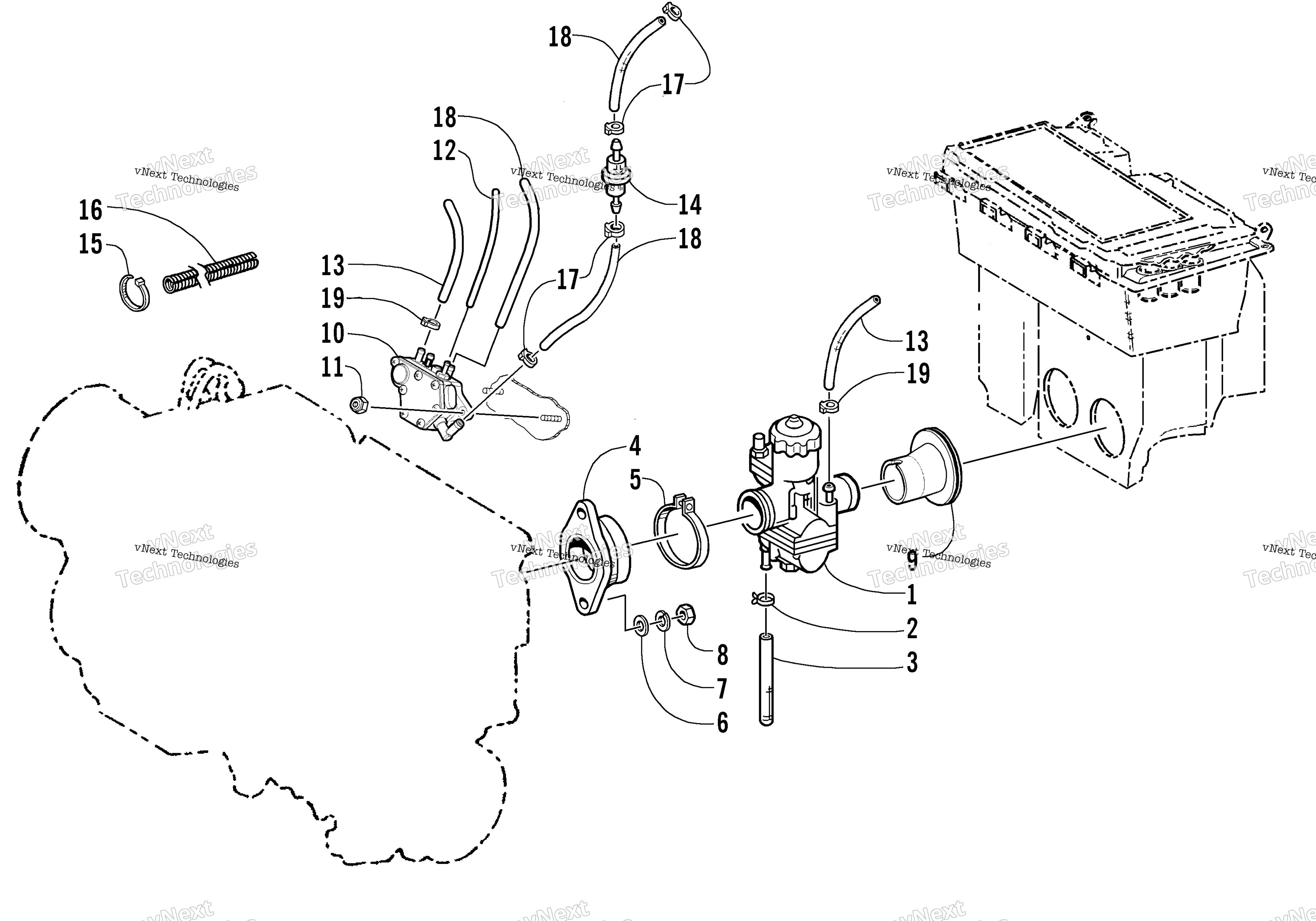

Схема карбюратора And Fuel Pump Assembly для Z 570 (S2002ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly - VM34-579 art. 0770-551
По запросу
2
Clamp, Hose art. 0623-652
По запросу
3
Hose, Drain - 1.5 in. art. 0610-442
По запросу
4
Патрубок впускной Arctic Cat art. 0115-544
от 944 ₽
Аналог
Адаптор карбюратора Arctic Cat / Yamaha / Polaris / Ski-Doo
art. 07-100-13
944 ₽
Требуется 2 шт.
5
Clamp art. 0109-709
По запросу
6
Washer art. 3423-204
По запросу
7
Washer, Lock, 8MM art. 3004-280
По запросу
8
Nut art. 3007-416
По запросу
9
Boot, Air Silencer - Left art. 1670-263
По запросу
9
Boot, Air Silencer - Right art. 1670-310
По запросу
10
Топливный насос Arctic Cat art. 1670-262
от 5 060 ₽
11
Nut w/Washer art. 0623-877
По запросу
12
Hose, Impulse - 25’ art. 0610-007
По запросу
13
Hose, Gas Line - 25’ art. 0610-008
По запросу
13
Hose, Gas - 100 ft art. 0610-017
По запросу
14
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
15
Tie, Cable - 4 in. art. 0123-811
По запросу
16
Loom, Protective - 10 ft art. 0716-558
По запросу
17
Clamp, Hose art. 0124-045
По запросу
18
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
18
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
19
Clamp, Hose art. 0623-502
По запросу
