модель 2003 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2003PTHEFUSC)

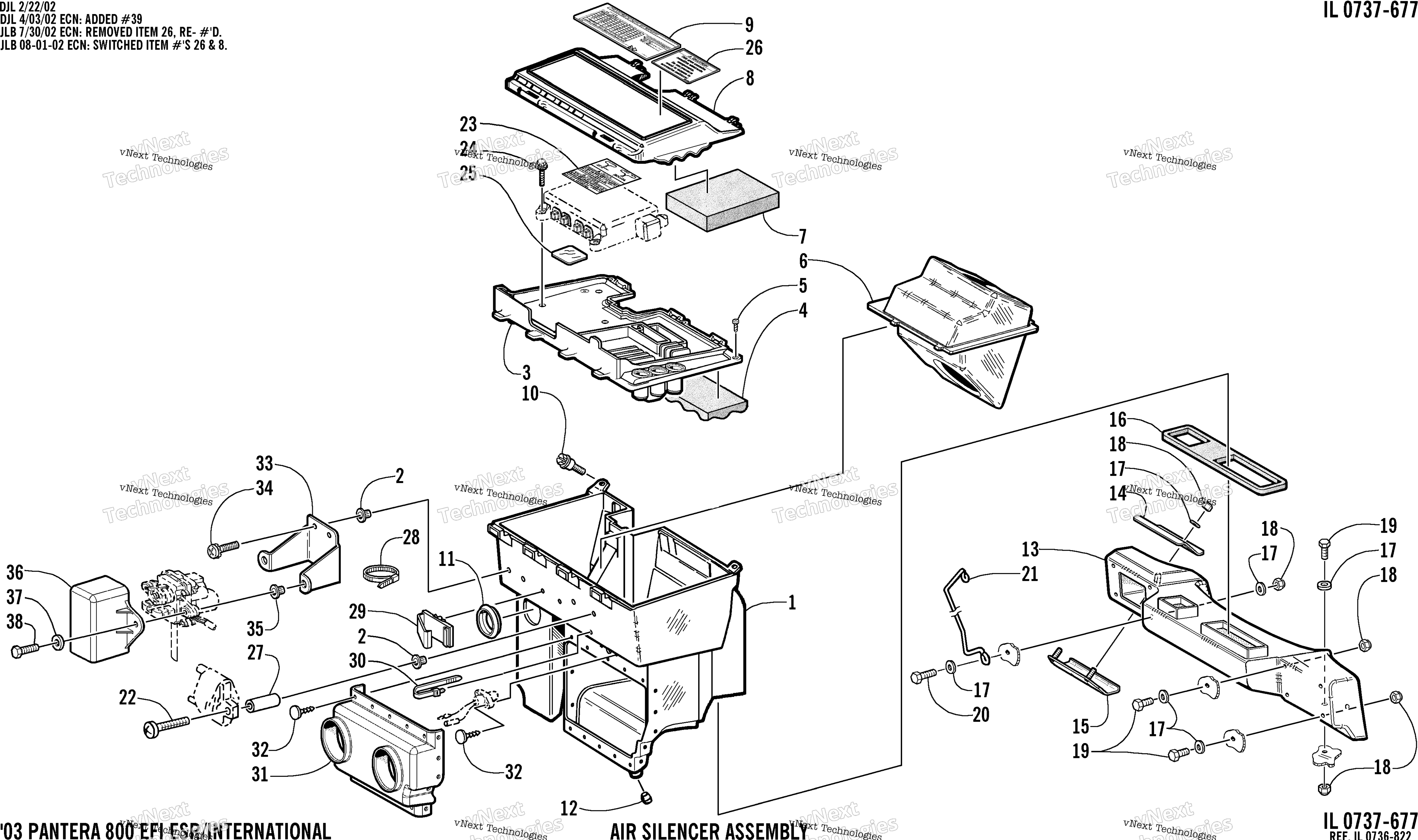

Схема Воздушный Silencer узла для PANTERA 800 EFI ESR (S2003PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2) art. 0770-575
По запросу
2
Insert art. 0623-529
По запросу
3
Cover, Air Silencer art. 1670-197
По запросу
4
Foam, Cover - Air Silencer art. 0617-393
По запросу
5
Screw, Self-Tapping art. 0623-882
По запросу
6
Resonator, Q-Wave art. 1670-061
По запросу
7
Foam, Tool Tray art. 0617-411
По запросу
8
Cover, Tool Tray art. 1670-049
По запросу
9
Decal, Clutching Chart art. 4611-918
По запросу
10
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
11
Valve, Shock 0.900 x 0.006 in. art. 2606-062
По запросу
12
Bumper, Air Silencer art. 1606-038
По запросу
13
Plenum, Air Silencer art. 1670-326
По запросу
14
Plate, Backing art. 2606-095
По запросу
15
Plate, Adjustable art. 1706-899
По запросу
16
Seal, Plenum/Air Silencer art. 0617-245
По запросу
17
Washer art. 8050-222
По запросу
18
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
19
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
20
Screw, Cap art. 8002-042
По запросу
21
WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK art. 0707-705
По запросу
22
Screw, Machine art. 0623-835
По запросу
23
Decal, Fuel Designation art. 3611-403
По запросу
24
Screw, Self-Tapping art. 0623-785
По запросу
25
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
26
Decal, Caution art. 5611-146
По запросу
27
Spacer art. 0107-630
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Clip, Wire art. 0623-792
По запросу
30
Tie, Cable - Push Mount art. 0623-677
По запросу
31
Boot, Air Silencer art. 1670-256
По запросу
32
Clip, Retaining art. 0623-165
По запросу
33
PLATE, MTG-COMPONENT/SERVO-PTD BLK art. 0770-618
По запросу
34
Screw, Machine - w/External Tooth Lock Washer art. 0623-888
По запросу
35
Insert art. 0623-582
По запросу
36
Cover, Servomotor art. 2606-129
По запросу
37
Washer art. 8050-212
По запросу
38
Screw, Cap art. 8002-044
По запросу
