модель 2003 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2003PTHEFUSC)

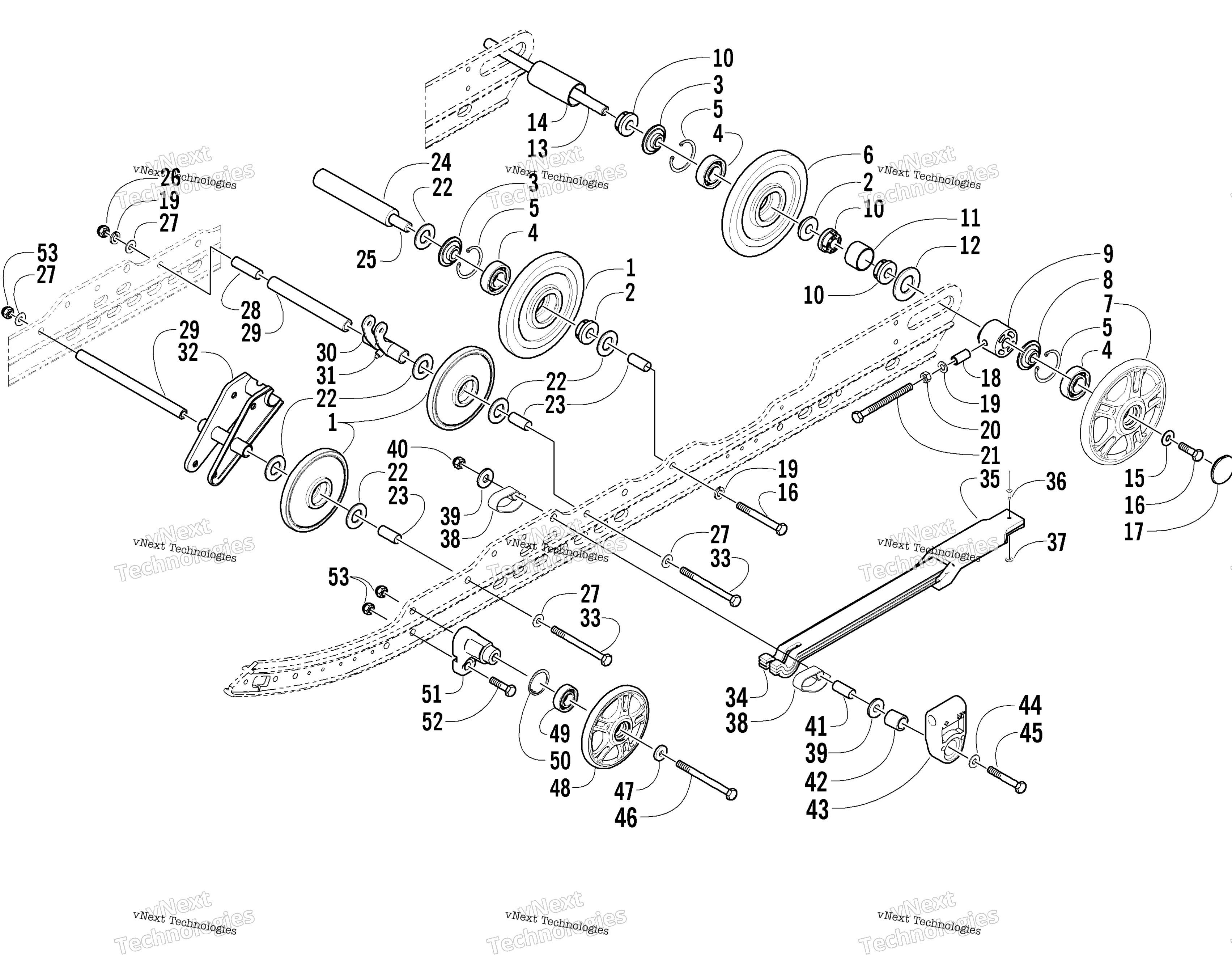

Схема Idler колесо узла для PANTERA 800 EFI ESR (S2003PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
2
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
3
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
4
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
5
Ring, Retaining art. 0123-798
По запросу
6
Ролик гусеницы задний натяжной 162х25 мм Arctic Cat art. 1604-685
от 6 794 ₽
7
Ролик art. 1604-694
По запросу
8
INSERT,5/8 BORE X 2" (LONG) art. 1604-774
По запросу
9
Bushing, Adjuster art. 0604-936
По запросу
10
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
11
Spacer, Rear Wheel art. 0604-937
По запросу
12
Шайба Arctic Cat art. 0623-220
от 420 ₽
13
Axle, Rear art. 0604-208
По запросу
14
Spacer art. 1604-107
По запросу
15
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
16
Screw, Cap art. 8002-223
По запросу
17
Колпачок ролика гусеницы Arctic Cat art. 0604-246
от 331 ₽
18
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
19
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
20
Гайка Arctic Cat art. 8042-486
от 263 ₽
21
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
22
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
23
Spacer art. 1604-213
По запросу
24
Spacer art. 1604-214
По запросу
25
Axle, Inner art. 0604-930
По запросу
26
Nut, Lock art. 0623-026
По запросу
27
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
28
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
29
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
30
Опора заднего амортизатора Arctic Cat art. 0704-589
от 3 161 ₽
31
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
32
Крепление переднего амортизатора Arctic Cat art. 0704-396
По запросу
33
Screw, Cap art. 0623-907
По запросу
34
Рессора Arctic Cat art. 3704-276
По запросу
35
Кронштейн рессоры Arctic Cat art. 2604-788
По запросу
36
Rivet art. 8060-411
По запросу
37
Washer, Flat art. 0123-149
По запросу
38
Зажим Arctic Cat art. 1604-412
По запросу
39
Шайба 2.00X.386X.1046 Arctic Cat art. 0623-746
от 326 ₽
40
Nut, Hex - Thin Lock art. 8041-486
По запросу
41
Втулка металлическая Arctic Cat art. 0604-739
от 1 292 ₽
42
Втулка задней подвески Arctic Cat art. 1604-430
от 1 901 ₽
43
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
44
Washer art. 8050-282
По запросу
45
Болт art. 8002-231
По запросу
46
Болт art. 8002-232
По запросу
47
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
48
Ролик снегохода Arctic Cat art. 3604-043
По запросу
49
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
50
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
51
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
52
Болт art. 8002-224
По запросу
53
Гайка art. 8040-486
По запросу
