модель 2003 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2003PTHEFUSC)

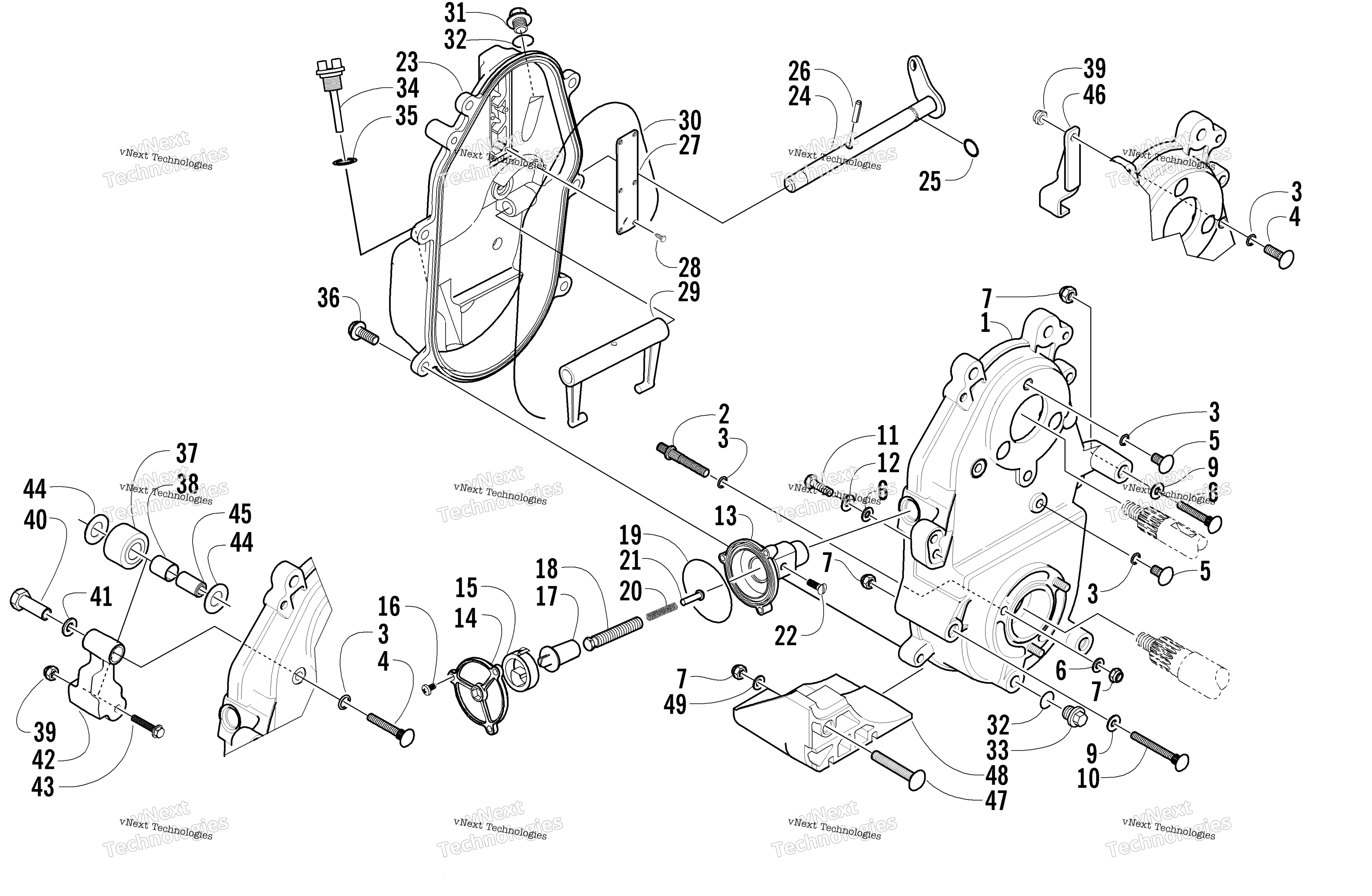

Схема Dropcase и цепь Tension узла для PANTERA 800 EFI ESR (S2003PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase, W/Studs-PTD (inc. 2-5) art. 0702-417
По запросу
2
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Болт Arctic Cat art. 0123-523
от 578 ₽
6
Шайба Arctic Cat art. 8050-247
По запросу
7
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
8
Screw, Cap art. 8011-139
По запросу
9
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
10
Bolt, Carriage art. 8011-143
По запросу
11
Screw, Cap art. 8002-136
По запросу
12
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
13
Корпус натяжителя цепи Arctic Cat art. 0602-746
По запросу
14
Крышка корпуса натяжителя цепи Arctic Cat art. 0602-645
По запросу
15
Пружина натяжителя цепи Arctic Cat art. 0602-803
По запросу
16
Болт Arctic Cat art. 0623-526
По запросу
17
Вал натяжителя цепи Arctic Cat art. 1602-536
от 1 901 ₽
18
Болт натяжителя цепи Arctic Cat art. 0602-748
По запросу
19
Кольцо резиновое Arctic Cat art. 0602-801
от 263 ₽
20
Пружина натяжителя цепи Arctic Cat art. 0602-901
По запросу
21
Палец натяжителя цепи Arctic Cat art. 0602-804
от 168 ₽
22
Болт Arctic Cat art. 0623-541
По запросу
23
Крышка КПП Arctic Cat art. 1602-219
По запросу
24
Вал вилки КПП Arctic Cat art. 0702-350
По запросу
25
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
26
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
27
Cover, Oil Vent art. 1602-151
По запросу
28
Screw, Self-Tapping art. 0623-081
По запросу
29
Вилка включения передач Arctic Cat art. 0602-085
По запросу
30
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
31
Plug, Drain art. 0623-293
По запросу
32
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
33
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
34
Масляный щуп Arctic Cat art. 0602-483
от 3 675 ₽
35
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
36
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
37
Ролик натяжителя цепи ГРМ Arctic Cat art. 0702-129
от 5 093 ₽
38
Подшипник Arctic Cat art. 0602-383
По запросу
39
Гайка Arctic Cat art. 0623-122
от 221 ₽
40
Гайка полика цепи натяжителя Arctic Cat art. 0602-681
от 6 489 ₽
41
Washer art. 8050-222
По запросу
42
Рычаг ролика цепи натяжителя Arctic Cat art. 0602-675
от 3 161 ₽
43
Болт 1/4-20x1.50 Arctic Cat art. 8002-045
от 473 ₽
44
Шайба Arctic Cat art. 0623-525
По запросу
45
Ось ролика натяжителя цепи Arctic Cat art. 0602-676
от 1 943 ₽
46
Успокоитель цепи Arctic Cat art. 0702-555
от 12 485 ₽
46
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
47
Bolt, Ribbed art. 8011-137
По запросу
48
Защита корпуса КПП Arctic Cat art. 0616-964
По запросу
49
Шайба Arctic Cat art. 8050-242
По запросу
