модель 2003 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2003PTHEFUSC)

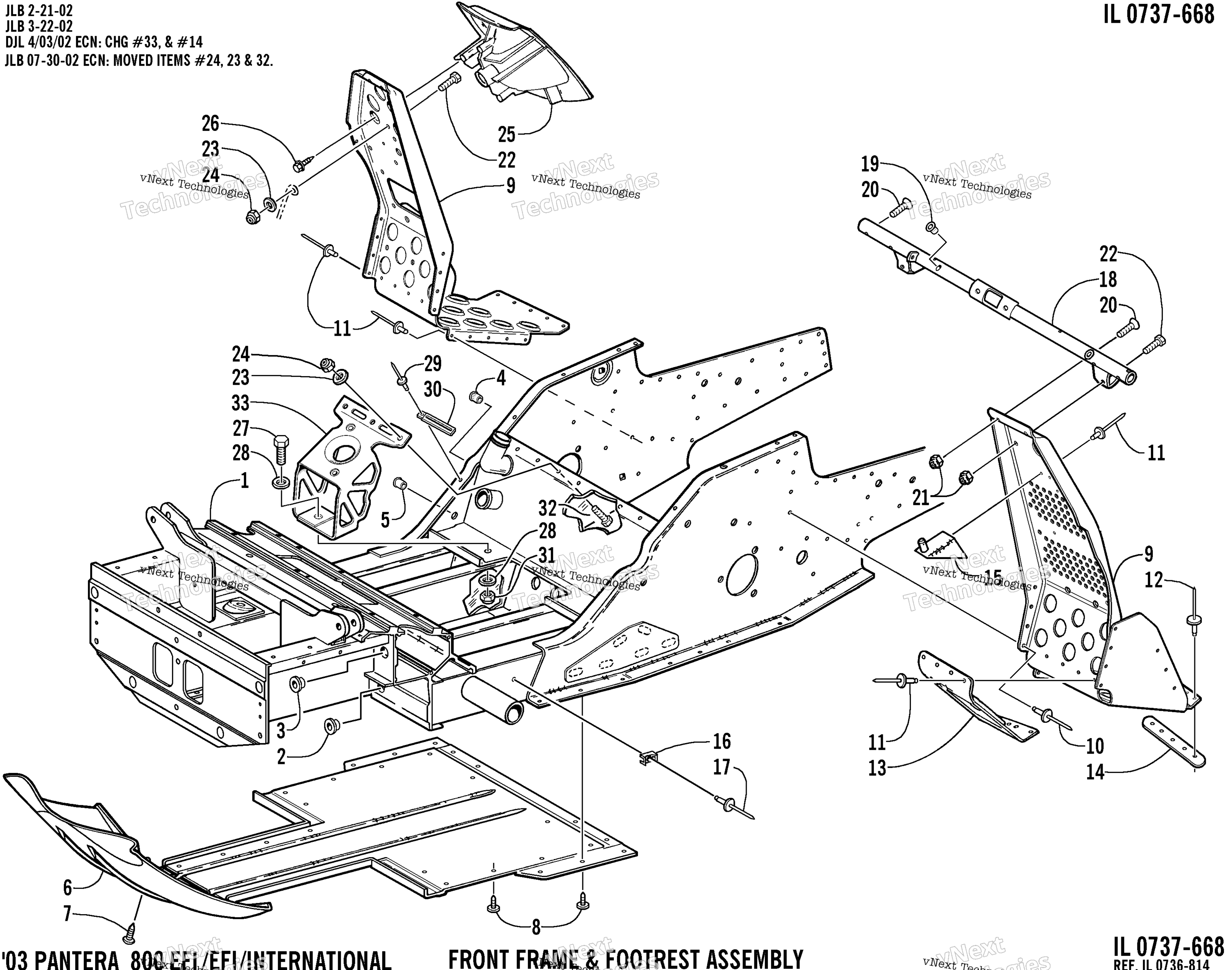

Схема передней части Frame And Footrest Assembly для PANTERA 800 EFI ESR (S2003PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS, FRT END-S/P ASSY-PTD BLK (inc. 2-5) art. 0707-908
По запросу
2
Insert, Lower A-Arm Mount art. 0607-420
По запросу
3
Insert, Upper A-Arm Mount art. 0607-421
По запросу
4
Insert art. 0623-581
По запросу
5
Insert art. 0623-582
По запросу
6
Belly Pan - Center Black art. 1606-719
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Винт Arctic Cat art. 2623-164
от 368 ₽
9
Footrest - Right Black (Black) art. 1706-884
По запросу
9
Footrest - Left Black (Black) art. 2706-113
По запросу
10
Rivet art. 0623-341
По запросу
11
Rivet art. 0623-166
По запросу
12
Rivet art. 0623-282
По запросу
13
Plate, Backing - Left Black (Black) art. 1706-887
По запросу
13
Plate, Backing - Right Black (Black) art. 1706-886
По запросу
14
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
15
Bracket, Mounting - Guard art. 0705-173
По запросу
16
Spacer art. 0623-228
По запросу
17
Rivet art. 8060-428
По запросу
18
Support, Steering (inc. 19) art. 0705-866
По запросу
19
Insert art. 0623-779
По запросу
20
Screw, Machine art. 8019-614
По запросу
21
Nut, Lock art. 8041-366
По запросу
22
Screw, Cap art. 8002-041
По запросу
23
Washer art. 8050-212
По запросу
24
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
25
Cup, Recoil Rope art. 1706-373
По запросу
26
Screw, Self-Tapping art. 0623-297
По запросу
27
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
28
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
29
Клепка Arctic Cat art. 8060-504
от 116 ₽
30
Зажим Arctic Cat art. 1623-984
По запросу
31
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
32
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
33
Bracket, Engine Mounting art. 0708-398
По запросу
