модель 2003 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2003PTHEFUSC)

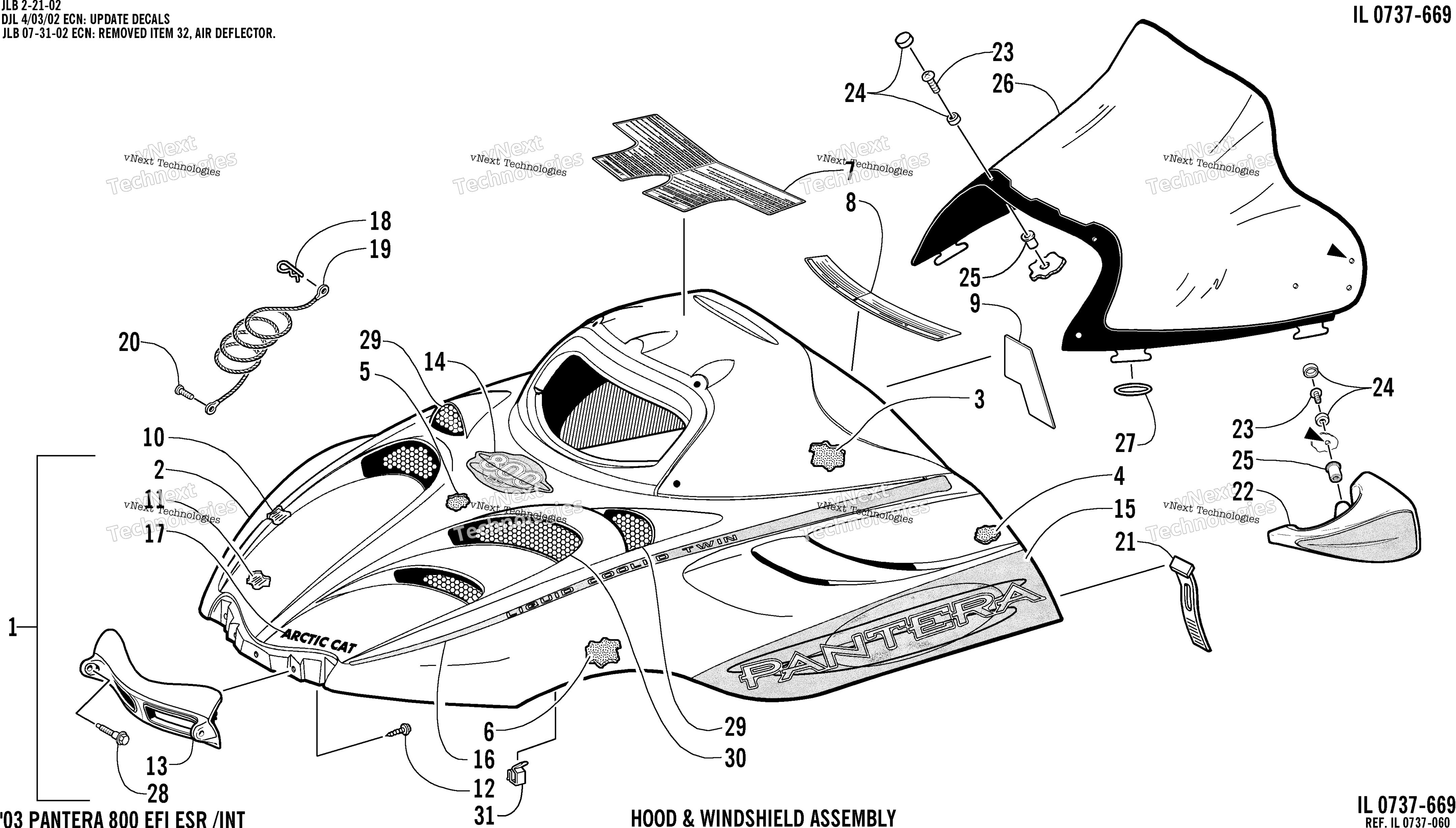

Схема Hood и Windshield узла для PANTERA 800 EFI ESR (S2003PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (inc. 2-17) art. 1718-316
По запросу
2
Hood w/o Decals (inc. 3-13) art. 1718-109
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Reverse art. 3611-580
По запросу
10
Foil, Hood - Upper Right art. 2606-233
По запросу
11
Foil, Hood - Right art. 1606-938
По запросу
11
Foil, Hood - Left art. 1606-939
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Накладка капота art. 1606-720
По запросу
14
Decal, Hood - Crest art. 4611-736
По запросу
15
Decal, Hood - Lower Left art. 4611-703
По запросу
15
Decal, Hood - Lower Right art. 4611-702
По запросу
16
Decal, Hood - Upper Left art. 4611-705
По запросу
16
Decal, Hood - Upper Right art. 4611-704
По запросу
17
Decal, "Arctic Cat" - Hood art. 4611-731
По запросу
18
Clip, Hairpin art. 0623-805
По запросу
19
Cable, Hood art. 1606-158
По запросу
20
Screw, Self-Tapping art. 0623-057
По запросу
21
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
22
KIT, MIRROR WS MOUNT-BLK (inc. six No. 23-25) art. 2639-477
от 3 344 ₽
23
Screw, Machine art. 0623-902
По запросу
24
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
25
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
26
Стекло ветровое Arctic Cat art. 2606-366
По запросу
27
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
28
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
29
Screen, Vent - Hood - Upper Left - Silver (Silver) art. 2706-195
По запросу
29
Screen, Vent - Hood - Right - Silver (Silver) art. 2706-194
По запросу
30
Screen, Vent - Hood - Left - Silver (Silver) art. 2606-325
По запросу
31
Clip, Cable art. 0123-394
По запросу
