модель 2003 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2003PTHEFUSC)

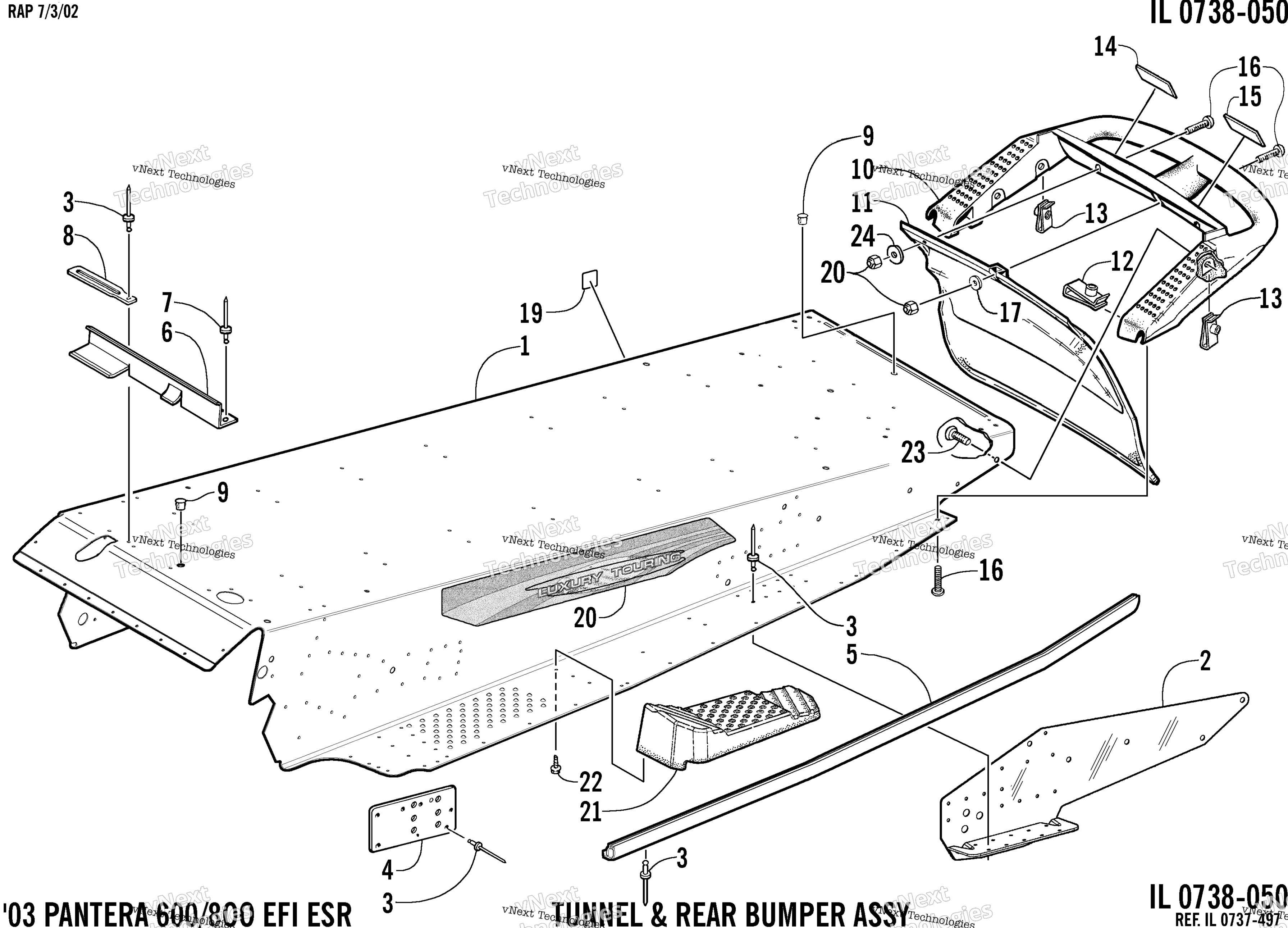

Схема tunnel и задний Bumper для PANTERA 800 EFI ESR (S2003PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-3) art. 1718-346
По запросу
2
Bracket, Suspension Mounting - Right art. 1706-032
По запросу
2
Bracket, Suspension Mounting - Left art. 1706-033
По запросу
3
Rivet, Solid art. 0623-072
По запросу
3
Rivet, Solid art. 0123-418
По запросу
3
Rivet Optional art. 8060-506
По запросу
4
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
5
Roll, Tunnel - Right art. 2706-118
По запросу
5
Roll, Tunnel - Left art. 2706-119
По запросу
6
BRKT, MAIN HARNESS PROTECTOR-PTD BLK art. 0707-704
По запросу
7
Rivet art. 0623-166
По запросу
8
Зажим Arctic Cat art. 1623-984
По запросу
9
Plug art. 0623-562
По запросу
10
Bumper, Rear art. 1606-200
По запросу
11
Snowflap art. 1606-507
По запросу
12
U-Nut art. 0623-427
По запросу
13
U-Nut art. 0623-771
По запросу
14
Decal, Warning - Towing (French) art. 1611-567
По запросу
15
Decal, Warning - Towing (English) art. 1611-566
По запросу
16
Screw, Machine art. 8017-580
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
19
Decal, CE art. 0411-053
По запросу
20
Decal, Tunnel - Left art. 4611-709
По запросу
20
Decal, Tunnel - Right art. 4611-708
По запросу
21
Footrest, Rear - Left art. 1606-479
По запросу
21
Footrest, Rear - Right art. 1606-478
По запросу
22
Screw, Self-Tapping art. 0623-057
По запросу
23
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y (International) art. 8017-581
По запросу
23
Screw, Machine art. 8017-580
По запросу
24
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
