модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2004F7FCAUSR)

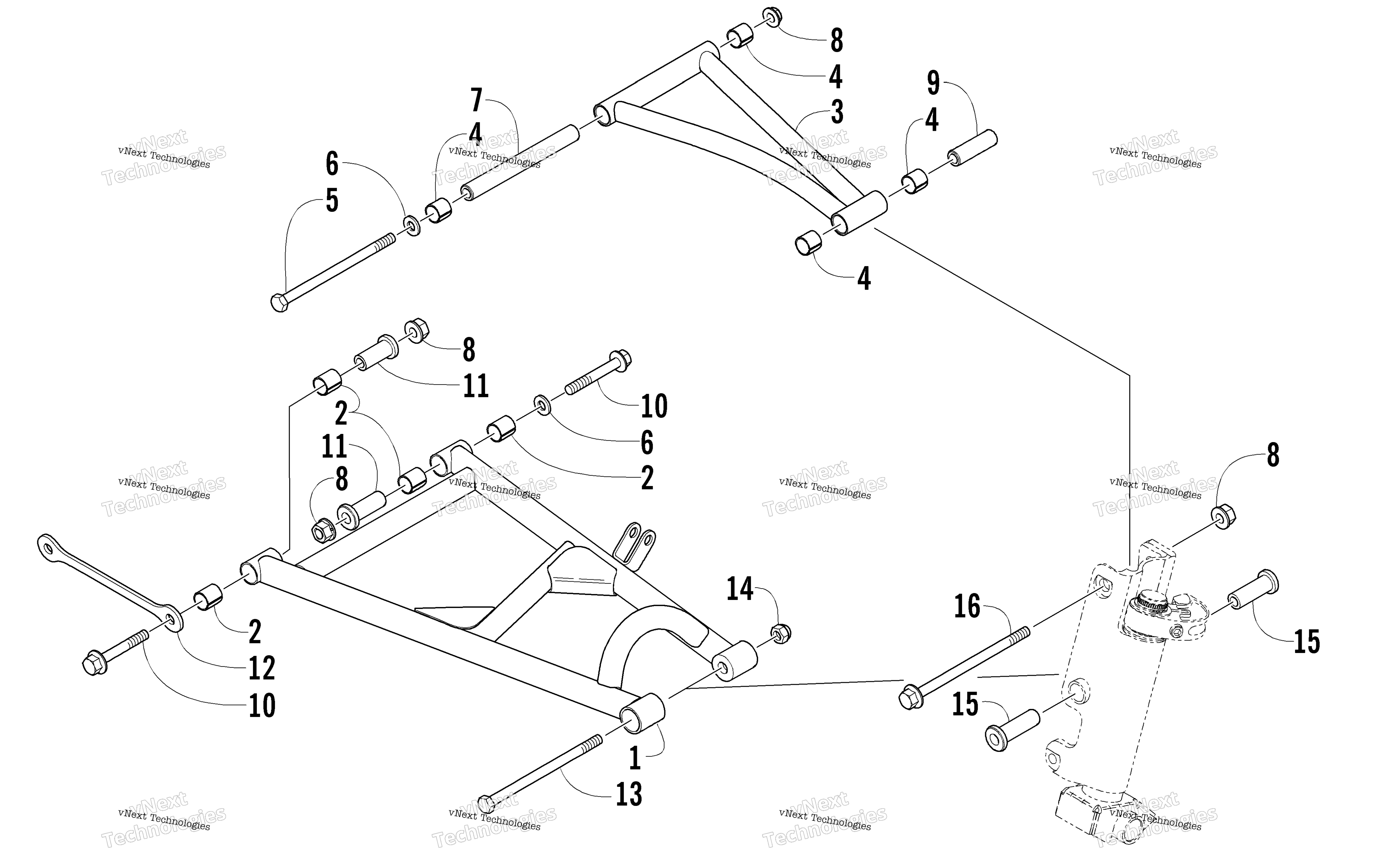

Схема узла рычага подвески для FIRECAT 700 RED (S2004F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
A-Arm, Lower - Left Platinum (inc. 2) art. 1703-246
По запросу
1
A-Arm, Lower - Right Platinum (inc. 2) art. 1703-245
По запросу
2
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 8 шт.
Подписаться
3
Рычаг верхний Arctic Cat art. 1703-094
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Болт верхнего рычага Arctic Cat art. 0623-952
По запросу
6
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 4 шт.
7
Axle, Inner - Upper Arm art. 1603-563
По запросу
8
Гайка Arctic Cat art. 8048-486
По запросу
9
Tube, Axle art. 0603-864
По запросу
10
Болт передней подвески Arctic Cat art. 8020-230
По запросу
11
Axle, Inner - Lower Arm art. 2603-179
от 690 ₽
12
Brace, A-Arm - Lower art. 4606-402
По запросу
13
Screw, Cap art. 1623-009
от 3 600 ₽
14
Nut, Lock art. 8040-546
от 3 600 ₽
15
Втулка рычага Arctic Cat art. 1603-616
от 935 ₽
16
Болт передней подвески Arctic Cat art. 8026-232
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
Другие схемы модели
Узел рычага подвески
