модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2004F7FCAUSR)

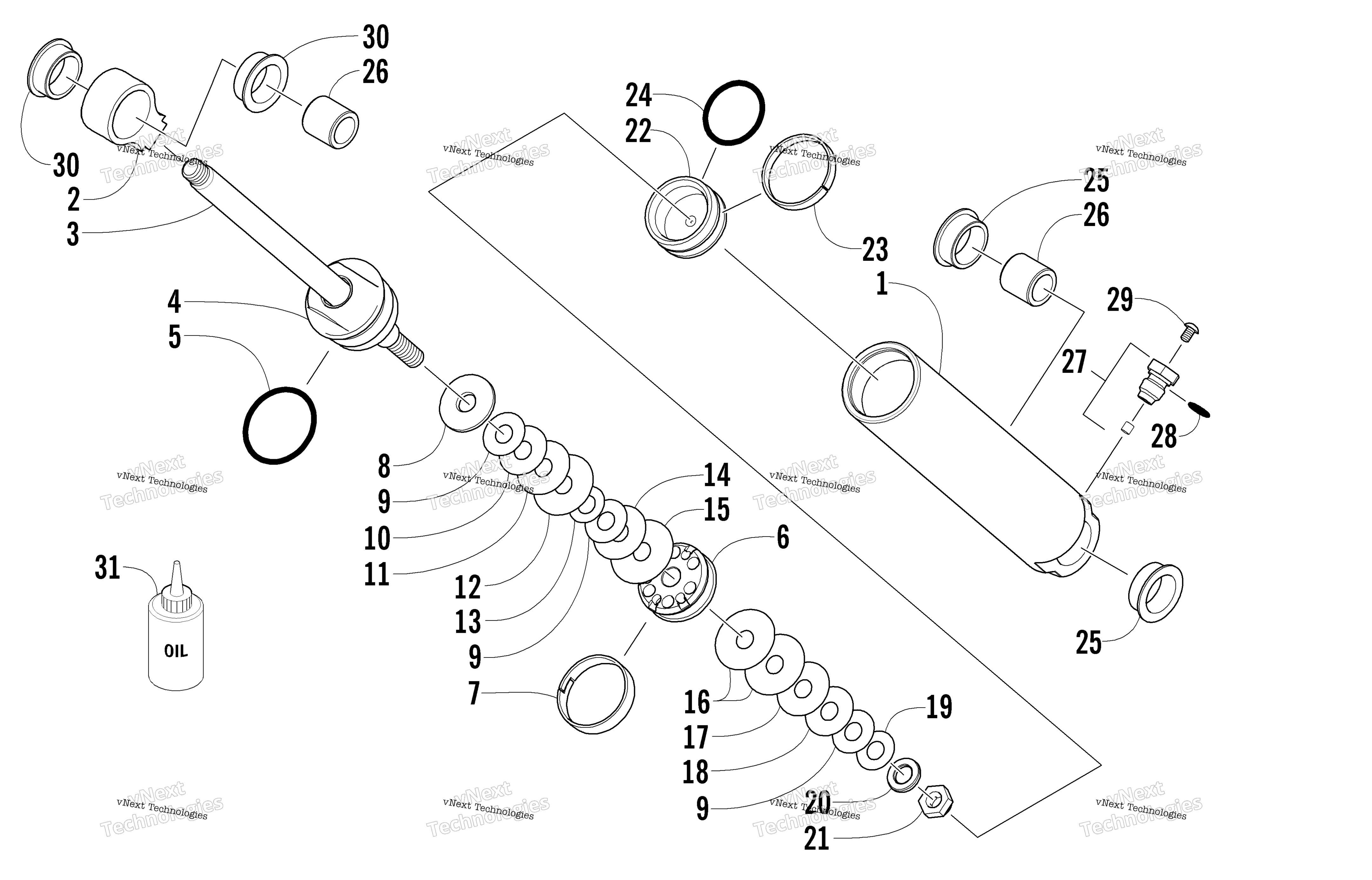

Схема задней части Suspension Rear Arm Shock Absorber для FIRECAT 700 RED (S2004F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
SHOCK,REAR ARM -IMP - ALUM - ASSY art. 1704-117
По запросу
1
Body, Shock art. 2604-598
По запросу
2
EYELET,SHOCK - 1.000 DIA X 1.137 LGTH art. 1603-503
По запросу
3
SHAFT,CHROME-.498 X 7.35" art. 2604-863
По запросу
4
Bearing - Assembly (inc. 5) art. 4604-126
По запросу
5
O-Ring art. 1604-271
По запросу
6
Piston, 0.039 in. - Orifice art. 1603-314
По запросу
7
STRAP, PISTON - TEFLON art. 1604-274
По запросу
8
Washer, Top Out art. 1604-272
По запросу
9
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
10
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
11
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
12
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
13
VALVE,SHOCK- .700 DIA X .004 art. 2603-040
По запросу
14
VALVE,SHOCK-1.100 DIA X .008 art. 2603-094
По запросу
15
VALVE,SHOCK-1.300 DIA X .010 art. 2603-135
По запросу
16
Valve, 1.250 x 0.012 in. art. 2603-126
По запросу
17
VALVE,SHOCK-1.100 DIA X .012 art. 2603-096
По запросу
18
VALVE,SHOCK-1.000 DIA X .012 art. 2603-076
По запросу
19
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
20
Washer, Backup art. 1604-273
По запросу
21
Nut, Lock art. 0623-696
По запросу
22
Piston, Floating (inc. 23-24) art. 0704-791
По запросу
23
Strap, Piston – Teflon art. 2604-153
По запросу
24
O-Ring, Piston - Floating art. 2604-152
По запросу
25
Втулка амортизатора Arctic Cat art. 2604-164
от 1 092 ₽
26
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
27
Valve, Pressure (inc. 28) art. 0704-796
По запросу
28
ORING,7.6454 ID X 1.778 CS art. 0830-168
По запросу
29
Screw, Machine art. 0624-546
По запросу
30
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
31
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
