модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2004F7FCAUSR)

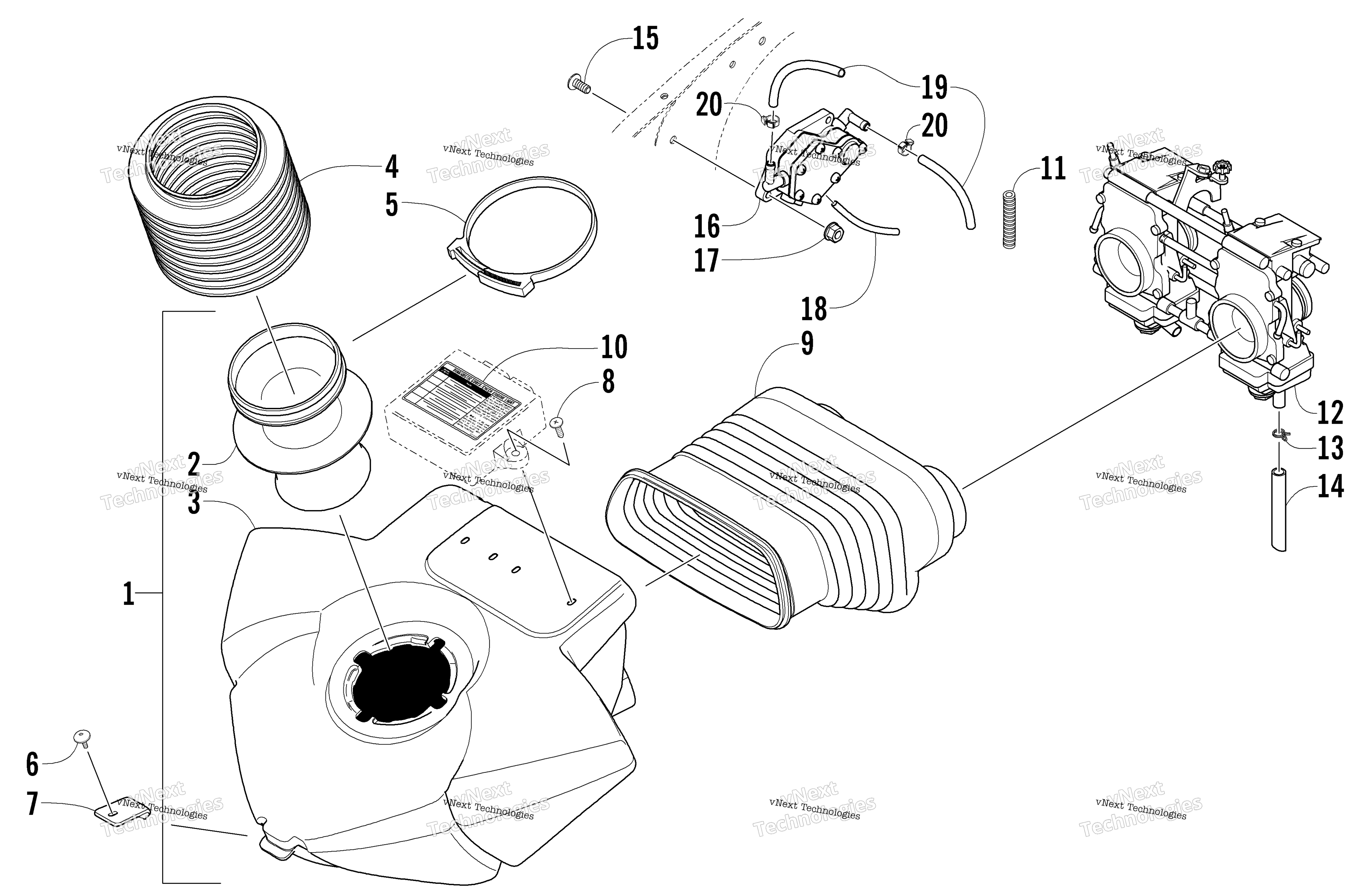

Схема Воздушный Silencer узла для FIRECAT 700 RED (S2004F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-3) art. 0770-611
По запросу
2
Intake, Air art. 1670-473
По запросу
3
Silencer, Air art. 1670-774
По запросу
4
Connector, Intake art. 1670-514
По запросу
5
Clamp, Intake Connector art. 1623-132
По запросу
6
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
7
Hold-Down, Air Silencer art. 3606-146
По запросу
8
Screw, Self-Tapping art. 1623-204
По запросу
9
Boot, Air Silencer art. 1670-583
По запросу
10
Decal, CDI art. 5611-851
По запросу
11
Conduit, Flexible - 5 ft art. 0619-776
По запросу
12
Carburetor, TM40-B280 art. 1670-555
По запросу
13
Clamp, Hose art. 0623-652
По запросу
14
Hose, Drain - 1.5 in. art. 0610-442
По запросу
15
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
16
Pump, Fuel art. 1670-416
По запросу
17
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
18
Hose, Impulse - 25’ art. 0610-007
По запросу
19
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
19
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
20
Clamp, Hose art. 0124-045
По запросу
