модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2004F7FCAUSR)

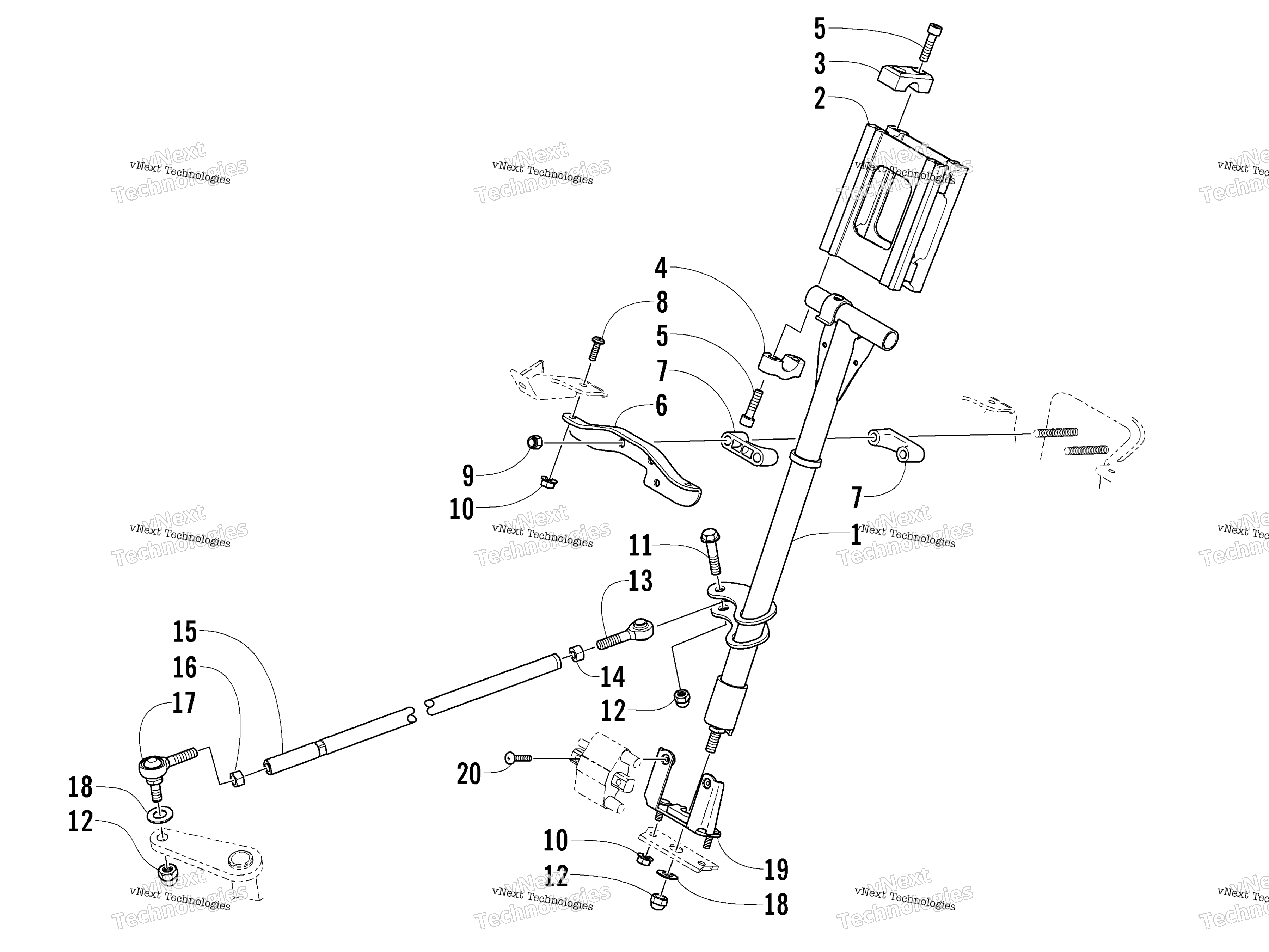

Схема рулевого управления Post Assembly для FIRECAT 700 RED (S2004F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
POST,STEERING-PTD BLK art. 0705-961
По запросу
2
Riser, Handlebar art. 0605-513
По запросу
2
Riser, Handlebar - 5.44 in. Optional art. 0605-491
По запросу
2
Riser, Handlebar - 6.44 in. Optional art. 0605-512
По запросу
2
Riser, Handlebar - 2.44 in. Optional art. 0605-514
По запросу
3
Cap, Adjusting Block - Upper art. 0705-355
По запросу
4
Cap, Adjusting Block - Lower art. 0605-676
По запросу
5
Screw, Cap art. 0623-872
По запросу
6
Plate, Retaining art. 0605-649
По запросу
7
Block, Mounting - Steering Post art. 0605-576
По запросу
8
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
9
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
10
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
11
SCREW,CAP-HH 3/8-24X1.50 G5 Z&Y art. 8004-225
По запросу
12
Гайка Arctic Cat art. 0623-025
от 326 ₽
13
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-010
от 1 849 ₽
14
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
15
Tube, Tie Rod art. 0605-672
По запросу
16
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
17
Rod End, Left Hand - 3/8-24 w/Stud art. 1605-011
от 1 677 ₽
18
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
19
Stop, Steering Post art. 0705-947
По запросу
20
Screw, Machine art. 8017-402
По запросу
