модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2004F7FCAUSR)

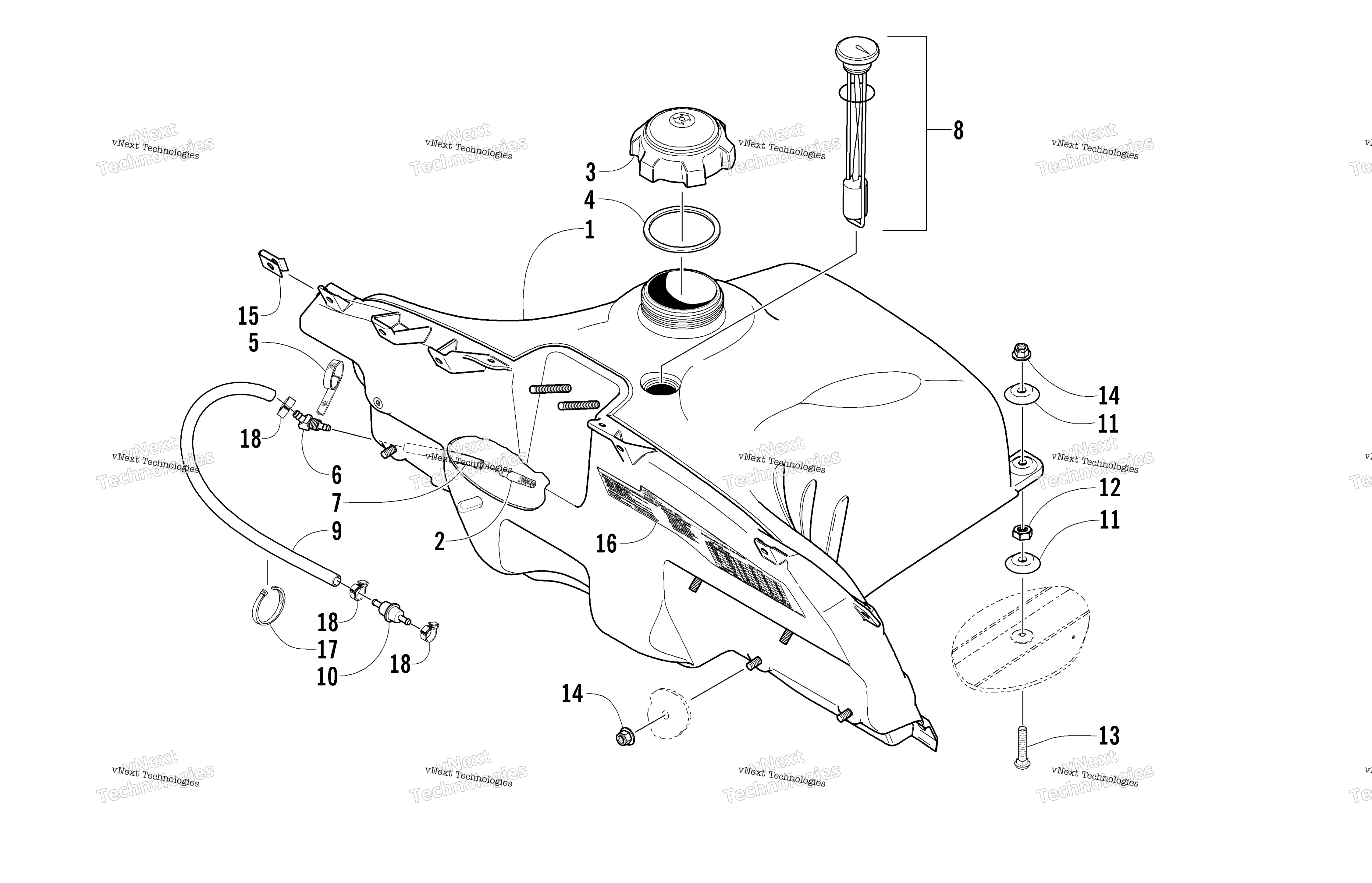

Схема узла топливного бака для FIRECAT 700 RED (S2004F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas (inc. 2-8) art. 0770-625
По запросу
2
Strainer, Gas Tank art. 0510-358
По запросу
3
Cap, Gas Tank (inc. 4) art. 1670-447
от 2 432 ₽
4
Seal, Gas Tank Cap art. 1670-511
По запросу
5
Tape, Teflon art. 0670-289
По запросу
6
Outlet, Tank art. 1670-321
По запросу
7
Hose, Gas Line - 25’ art. 0610-008
По запросу
7
Hose, Gas - 100 ft art. 0610-017
По запросу
8
GAUGE,FUEL W/ GASKET (Press-Fit) art. 1670-523
По запросу
9
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
9
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
10
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
11
Washer, Cup art. 0123-765
По запросу
12
Nut, Lock art. 8041-366
По запросу
13
Bolt, Carriage art. 8011-041
По запросу
14
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
15
U-Nut art. 0623-427
По запросу
16
DECAL,JET CHART-04 REVISED F7 CARB art. 6611-642
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Clamp, Hose art. 0124-045
По запросу
