модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2004F7FCAUSR)

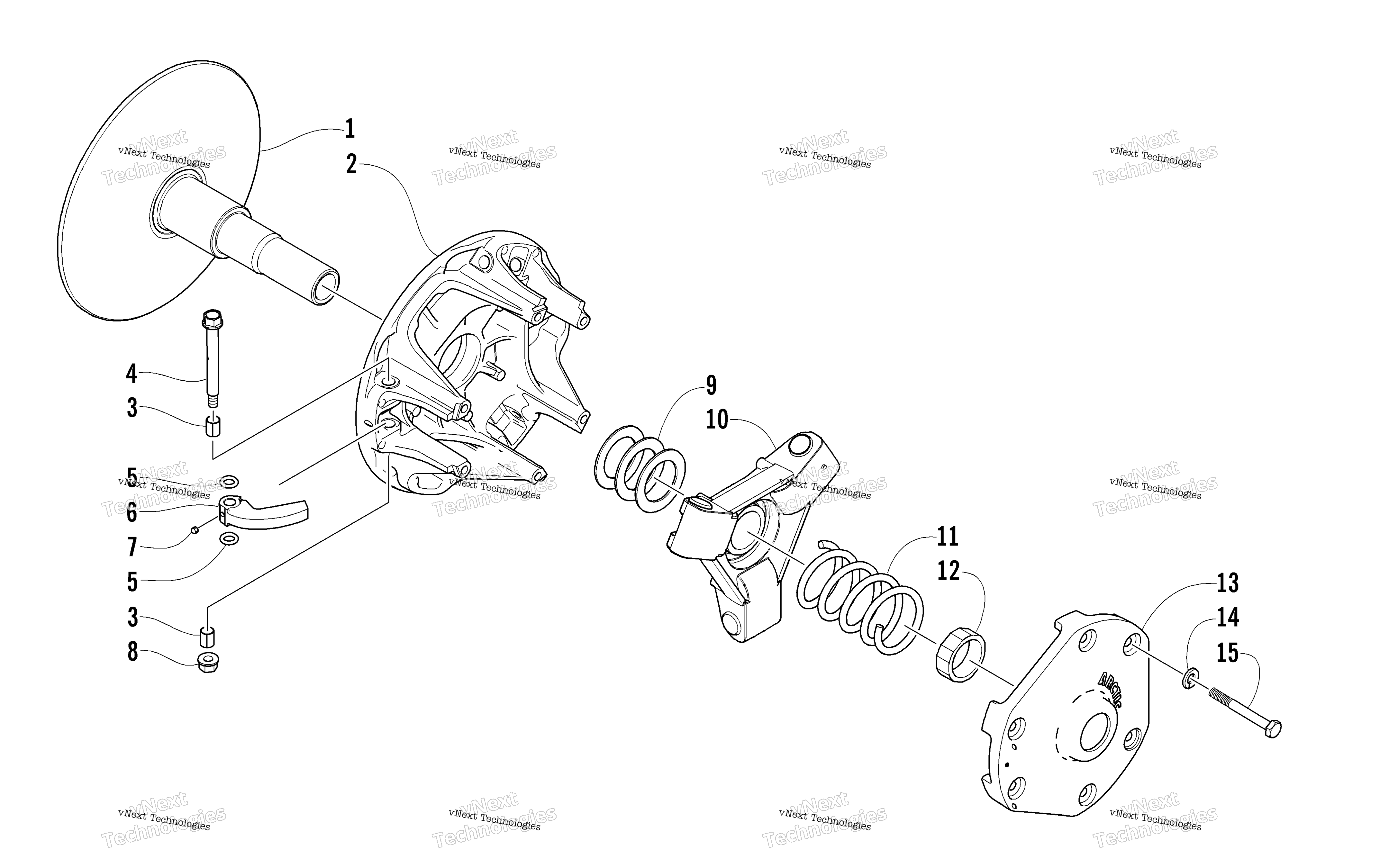

Схема привода Clutch для FIRECAT 700 RED (S2004F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Sheave, Stationary art. 0646-362
По запросу
2
Sheave, Movable (inc. 3) art. 0746-131
По запросу
3
Втулка грузика ведущего вариатора Arctic Cat art. 0646-372
По запросу
4
Pin, Cam Arm art. 0646-344
По запросу
5
Кольцо грузика вариатора Arctic Cat art. 1602-692
от 90 ₽
6
Arm, Cam - Wide - w/Set Screw (inc. 7) (Over 9,000 ft Alt.) art. 0746-702
По запросу
6
Arm, Cam - Wide - w/Set Screw (inc. 7) (5-9,000 ft Alt.) art. 0746-694
По запросу
6
Грузик вариатора Arctic Cat art. 0746-671
По запросу
7
Винт крепления грузика ведущего вариатора Arctic Cat art. 1623-183
от 420 ₽
8
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
9
Washer, Spacer - Clutch .060 (BLACK) art. 0646-265
По запросу
9
Spacer art. 0646-266
По запросу
10
Spider Assembly art. 0746-115
от 8 057 ₽
11
Пружина ведущего вариатора Arctic Cat art. 0646-229
По запросу
12
Nut art. 0646-140
По запросу
13
Cover art. 0746-113
По запросу
14
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
15
Винт Arctic Cat art. 1623-442
По запросу
725
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
746
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
3639
Kit, Cam Arm Repair - Wide (inc. 3-5 and 7-8) art. 4639-673
По запросу
