модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)

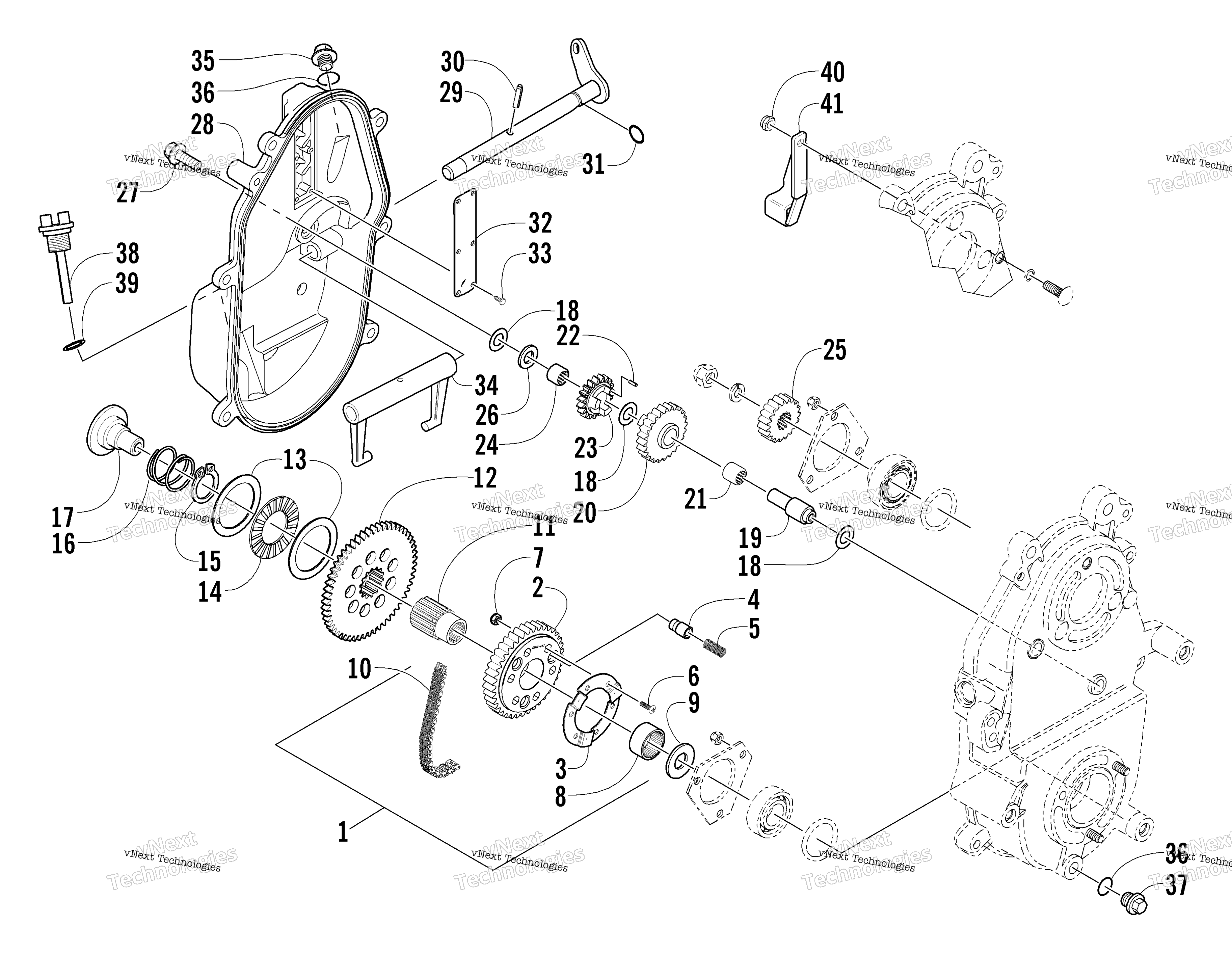

Схема привод / Reverse Dropcase узел (Optional) для MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)
Схема
Детали
Номер
Наименование детали
Цена
0
Reverse Dropcase Kit (High Alt) art. 3639-527
По запросу
0
Reverse Dropcase Kit (Low Alt) art. 3639-526
По запросу
1
Sprocket Assembly - 43T (inc. 2-8) art. 0702-494
По запросу
1
Sprocket Assembly - 39T (inc. 2-8) (Low Alt.) art. 0702-370
По запросу
3
Упорная пластина Arctic Cat art. 0602-144
По запросу
4
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
5
Пружина Arctic Cat art. 0602-138
от 473 ₽
6
Винт Arctic Cat art. 0623-182
от 190 ₽
7
Гайка Arctic Cat art. 0123-430
от 263 ₽
8
Подшипник Arctic Cat art. 0602-016
По запросу
9
Шайба Arctic Cat art. 0602-012
По запросу
10
Цепь КПП 70 звеньев Arctic Cat art. 0602-968
По запросу
10
Цепь КПП, 72 звена Arctic Cat art. 0602-972
от 16 900 ₽
11
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
12
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
13
Шайба Arctic Cat art. 0602-023
По запросу
14
Подшипник Arctic Cat art. 0602-022
По запросу
15
Ring, Retaining art. 0602-024
По запросу
16
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
17
Стопор задней передачи art. 0638-881
По запросу
18
Шайба Arctic Cat art. 0602-215
от 578 ₽
19
Shaft, Reverse art. 0602-872
По запросу
20
Idler, Reverse - 20T (inc. 21) art. 0702-371
По запросу
20
Idler, Reverse - 24T (inc. 21) (Low Alt.) art. 0702-322
По запросу
21
Подшипник Arctic Cat art. 0602-205
По запросу
22
Палец Arctic Cat art. 0602-366
от 221 ₽
23
Idler, Reverse - Assembly - 19T (inc. 24) art. 0702-365
По запросу
24
Подшипник Arctic Cat art. 1602-045
По запросу
25
Sprocket - 19T (15 Wide) art. 1602-383
По запросу
26
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
27
Болт Arctic Cat art. 8020-130
от 578 ₽
28
COVER, DROPCASE-REV-ASSY art. 0702-493
По запросу
29
Shaft, Shift Fork art. 0702-492
По запросу
30
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
31
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
32
Cover, Oil Vent art. 1602-151
По запросу
33
Screw, Self-Tapping art. 0623-081
По запросу
34
Вилка включения передач Arctic Cat art. 0602-085
По запросу
35
Plug, Drain (One Included in Kit) art. 0623-293
По запросу
36
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
37
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
38
Масляный щуп Arctic Cat art. 0602-483
от 3 675 ₽
39
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
40
Гайка Arctic Cat art. 0623-122
от 221 ₽
41
Успокоитель цепи КПП Arctic Cat art. 2602-078
По запросу
41
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
