модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)

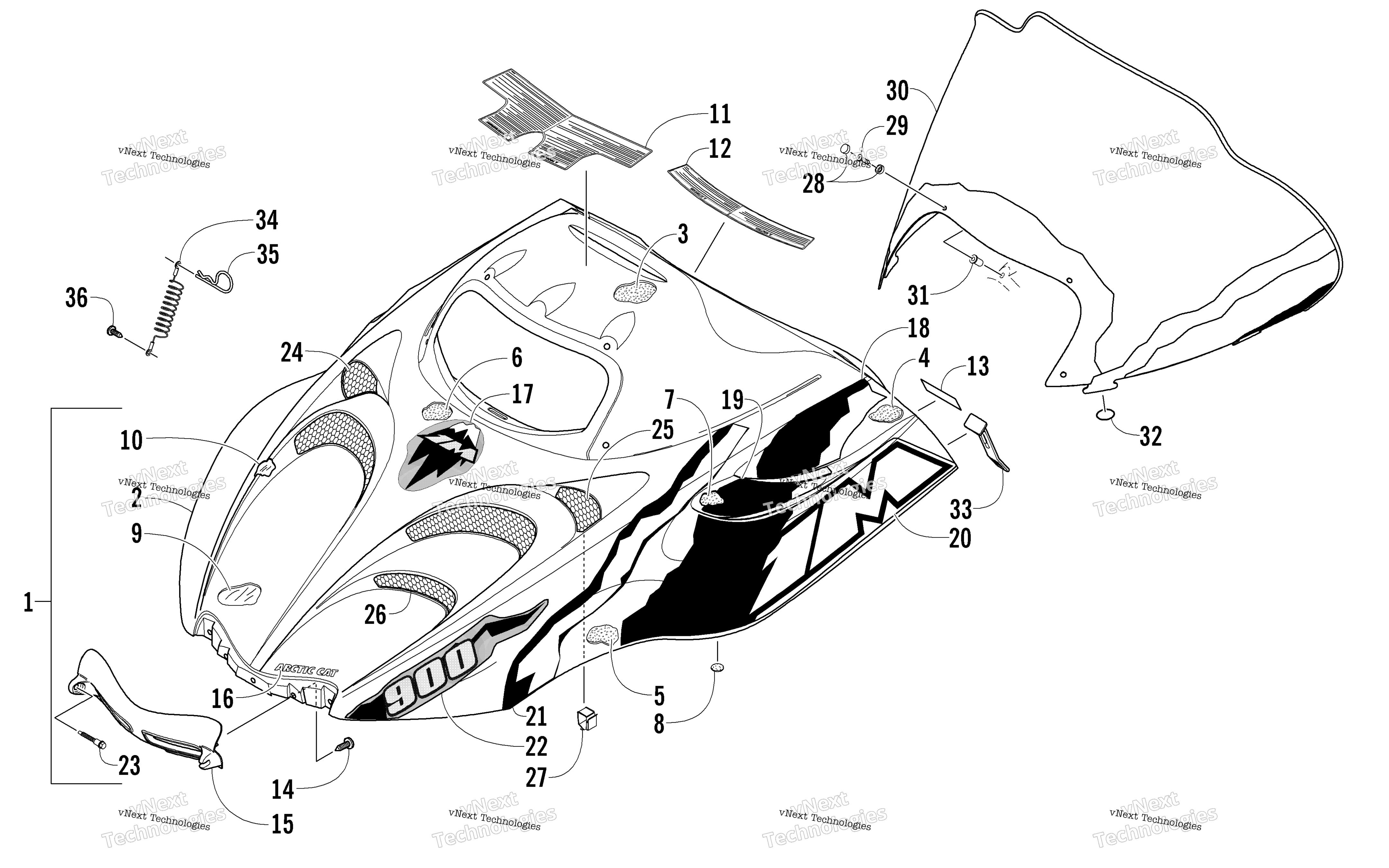

Схема Hood и Windshield узла для MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (inc. 2-22) art. 1718-438
По запросу
2
Hood w/o Decals - Red (inc. 3-15) art. 1718-435
По запросу
3
Foam, Hood - Upper Middle - Right art. 0717-148
По запросу
3
Foam, Hood - Upper Middle - Left art. 0717-149
По запросу
4
Foam, Hood - Rear - Right art. 0717-164
По запросу
4
Foam, Hood - Rear - Left art. 0717-147
По запросу
5
Foam, Hood - Front - Right art. 0717-162
По запросу
5
Foam, Hood - Front - Left art. 0717-141
По запросу
6
Foam, Hood - Middle art. 0717-138
По запросу
7
Foam, Vent - Hood art. 0617-426
По запросу
8
Disc, Velcro art. 0623-078
По запросу
9
Foil, Hood - Right art. 1606-938
По запросу
9
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Upper Right art. 2606-233
По запросу
11
Decal, Warning - General and Brake art. 3611-485
По запросу
12
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
13
Decal, Warning - Seating Capacity art. 3611-509
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Hinge, Hood Black art. 3606-032
По запросу
16
Decal, “Arctic Cat” - Hood art. 5611-411
По запросу
17
Decal, Hood - Crest art. 5611-436
По запросу
18
Decal, Hood - Vent - Upper Left art. 5611-445
По запросу
18
Decal, Hood - Vent - Upper Right art. 5611-444
По запросу
19
Decal, Hood - Vent - Lower Left art. 5611-443
По запросу
19
Decal, Hood - Vent - Lower Right art. 5611-442
По запросу
20
Decal, Hood - Lower Left art. 5611-415
По запросу
20
Decal, Hood - Lower Right art. 5611-414
По запросу
21
Decal, Hood - Front - Left art. 5611-441
По запросу
21
Decal, Hood - Front - Right art. 5611-440
По запросу
22
Decal, Hood - “900” - Left art. 5611-449
По запросу
22
Decal, Hood - “900” - Right art. 5611-448
По запросу
23
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
24
Screen, Vent - Hood - Right - Silver art. 2706-194
По запросу
25
Screen, Vent - Hood - Upper Left - Silver art. 2706-195
По запросу
26
Screen, Vent - Hood - Left - Silver art. 2606-325
По запросу
27
Clip, Cable art. 0123-394
По запросу
28
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
29
Screw, Machine art. 0623-902
По запросу
30
Windshield art. 3606-095
По запросу
31
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
32
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
33
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
34
Cable, Hood art. 1606-158
По запросу
35
Clip, Hairpin art. 0623-805
По запросу
36
Screw, Self-Tapping art. 0623-057
По запросу
