модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)

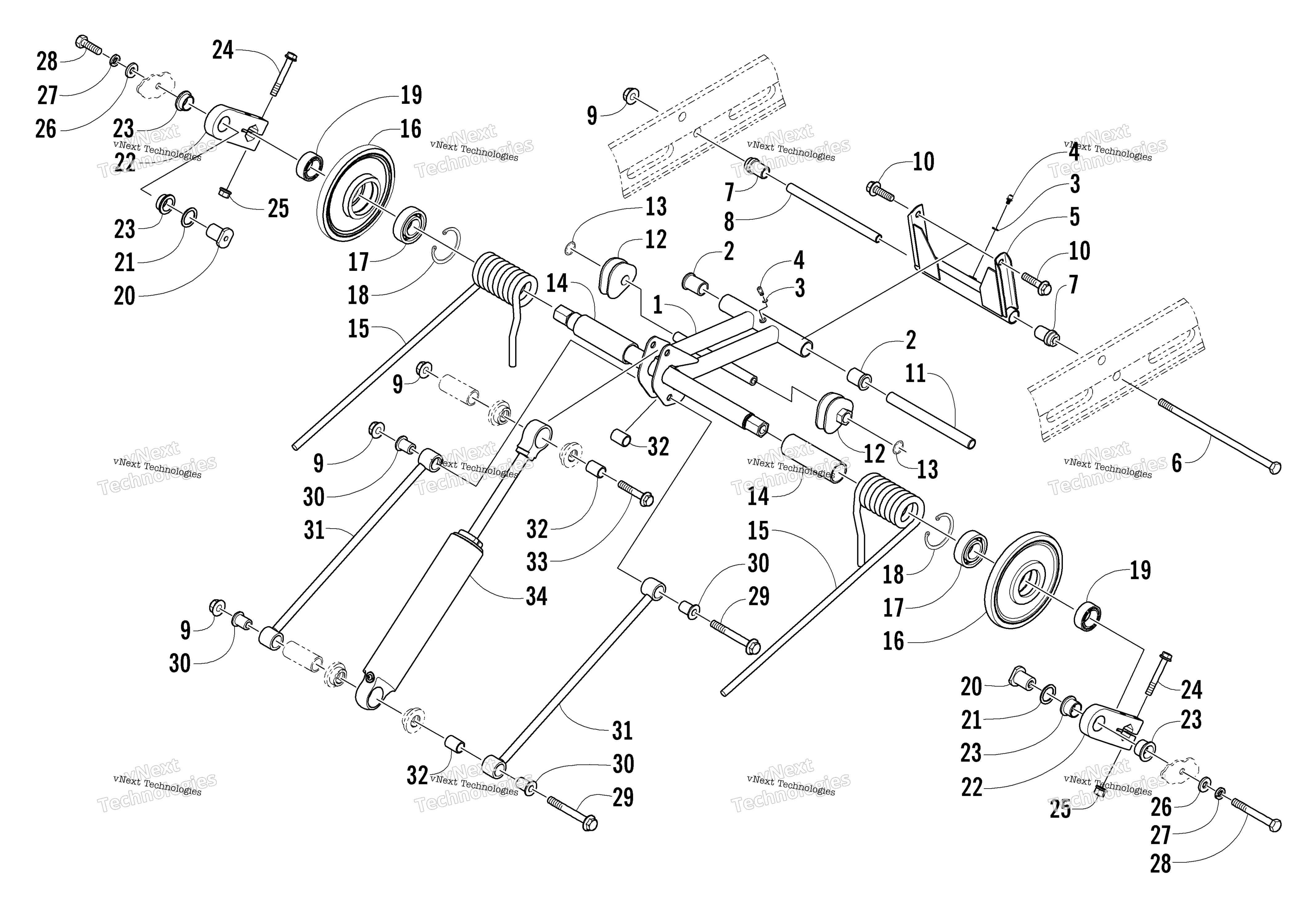

Схема задней части Suspension Rear Arm Assembly для MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler Platinum (inc. 2 and one No. 3-4) art. 0704-783
По запросу
2
Bushing, Front Arm art. 2604-128
По запросу
3
WASHER- GREASE FITTING art. 1623-011
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Arm, Rear Platinum (inc. one No. 3-4) art. 1704-001
По запросу
6
Screw, Cap art. 0623-907
По запросу
7
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
8
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
9
Гайка Arctic Cat art. 8048-486
По запросу
10
Screw, Cap art. 8020-220
По запросу
11
Axle, Aluminum art. 2604-176
По запросу
12
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
12
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
14
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
15
Spring, Suspension - Left Platinum art. 0704-821
По запросу
15
Spring, Suspension - Right Platinum art. 0704-822
По запросу
16
Wheel, Idler (inc. 17-18) art. 1604-690
от 3 800 ₽
17
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
18
Ring, Retaining art. 0123-798
По запросу
19
Spacer, Pivot Idler Arm art. 1604-507
По запросу
20
Axle, Powder Metal art. 1604-181
По запросу
21
Шайба Arctic Cat art. 1604-187
от 368 ₽
22
Offset, Arm (Hex) - Assembly (inc. 23-25) art. 0704-981
По запросу
23
Втулка Arctic Cat art. 1604-202
По запросу
24
Screw, Cap art. 8020-138
По запросу
25
Nut, Lock art. 8048-426
По запросу
26
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
27
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
28
Болт art. 8002-224
По запросу
29
Screw, Cap art. 8020-233
По запросу
30
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
31
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
32
Sleeve art. 1604-139
По запросу
33
Screw, Cap art. 8020-226
По запросу
34
Shock Absorber - Rear Arm art. 1704-153
По запросу
