модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)

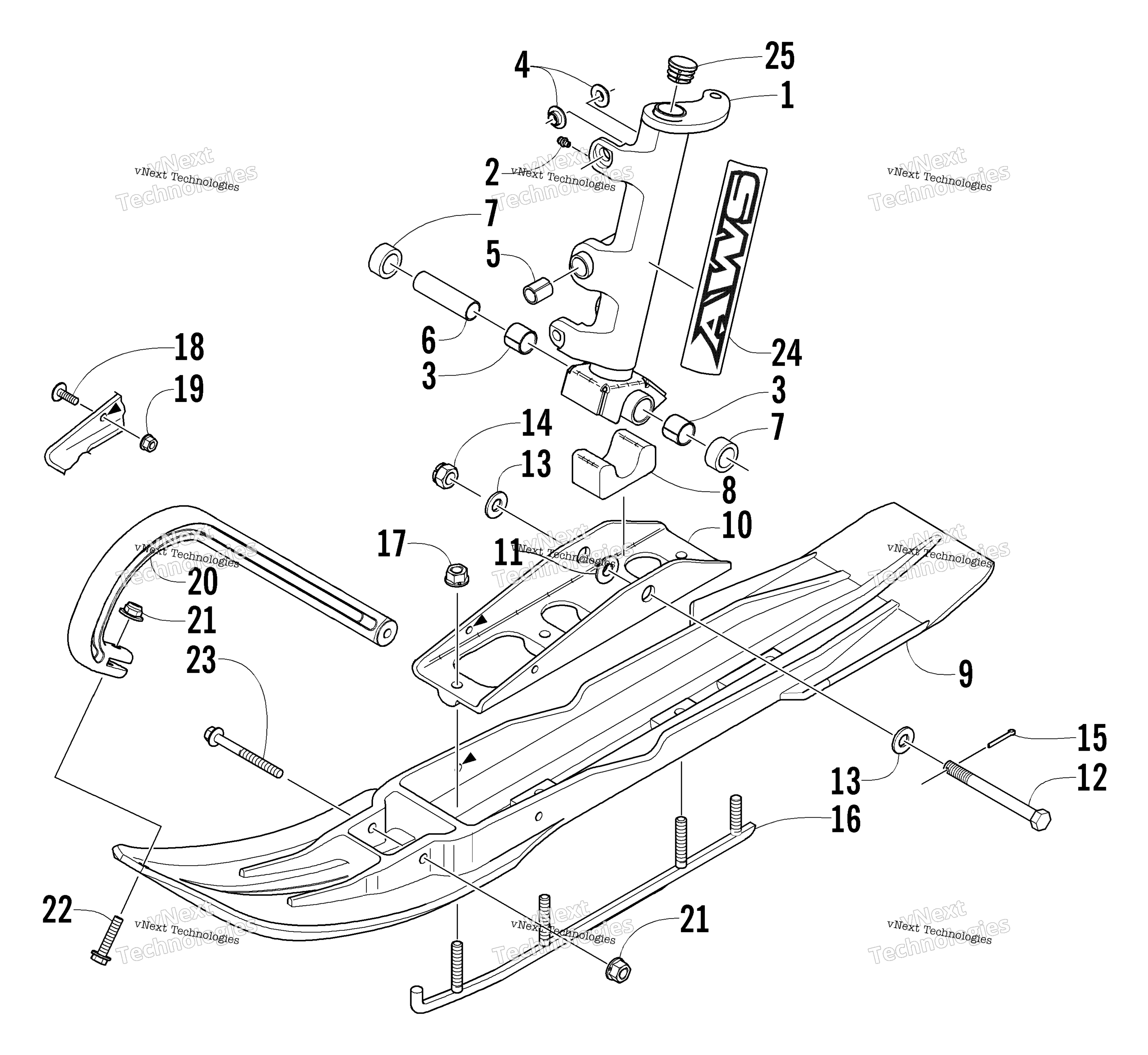

Схема Ski и Spindle узла для MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Spindle, Steering - Left Platinum (inc. 2-5) art. 1703-329
По запросу
1
Spindle, Steering - Right Platinum (inc. 2-5) art. 1703-328
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
4
Insert, Spindle art. 0603-647
По запросу
5
Втулка Arctic Cat art. 0603-083
По запросу
6
AXLE,SPINDLE art. 2603-548
По запросу
7
Spacer art. 1603-908
По запросу
8
Damper, Ski art. 1603-960
По запросу
9
Ski, Plastic Black art. 0703-840
По запросу
10
Saddle, Ski (inc. 11) art. 1703-079
По запросу
11
Insert, Ski Saddle art. 0603-621
По запросу
12
Screw, Cap art. 0623-552
По запросу
13
Washer art. 0623-728
По запросу
14
Nut, Lock art. 0123-296
По запросу
15
Шплинт art. 0123-458
По запросу
16
Коньки art. 1703-003
от 3 010 ₽
17
Гайка Arctic Cat art. 8048-486
По запросу
18
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
19
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
20
HANDLE,PLASTIC-BLACK art. 0603-624
По запросу
21
Nut, Lock art. 8048-426
По запросу
22
Screw, Cap art. 8020-135
По запросу
23
Screw, Cap art. 8020-143
По запросу
24
Decal, “AWS” - Spindle art. 5611-472
По запросу
25
Cap art. 0623-831
По запросу
