модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)

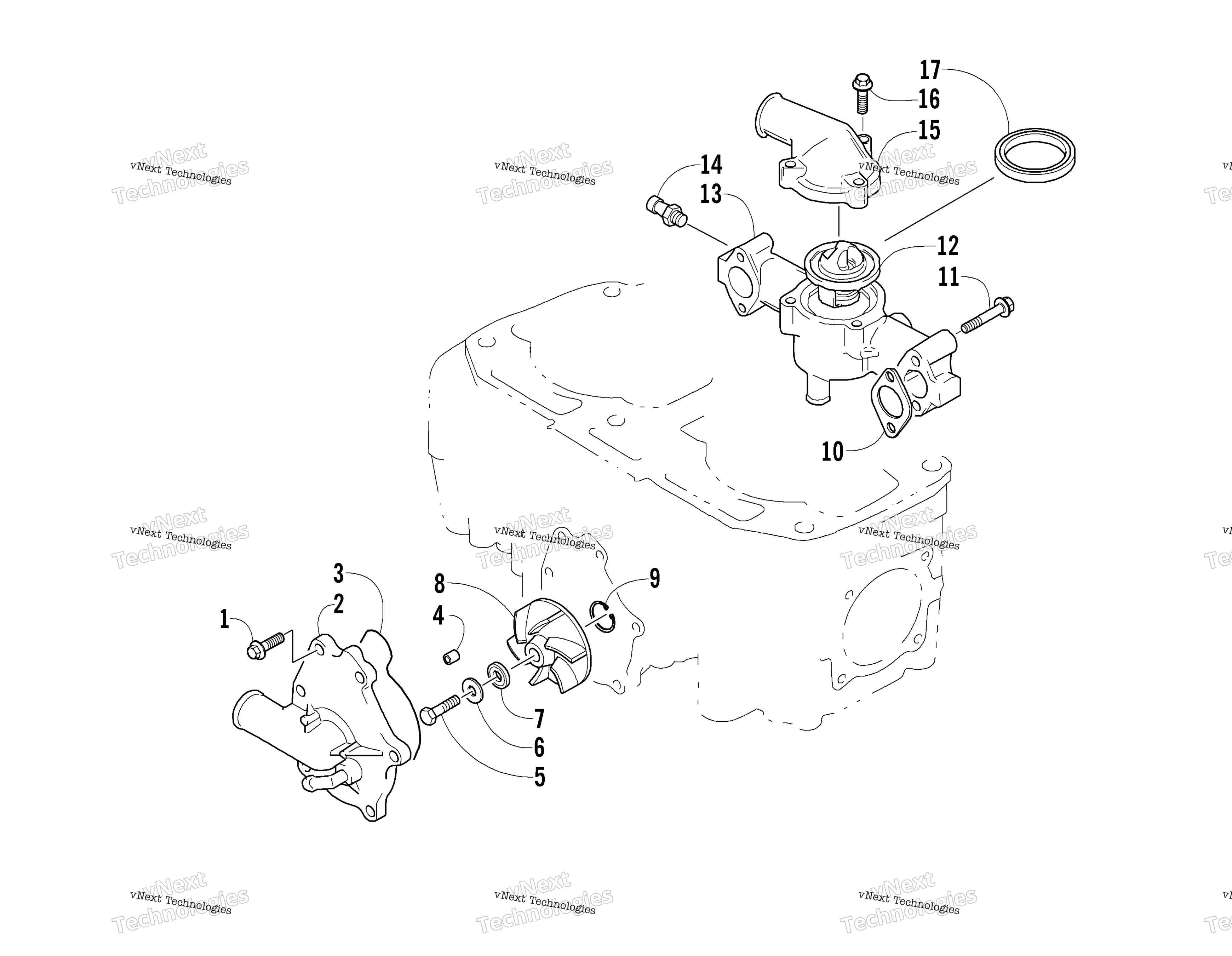

Схема системы охлаждения Pump/Water Manifold Assembly для MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt art. 3007-409
По запросу
2
CASE,WATER PUMP art. 3006-417
По запросу
3
O-Ring, Case art. 3005-886
По запросу
4
Pin, Dowel art. 3005-899
По запросу
5
Bolt, Shaft art. 3003-426
По запросу
6
Washer, Shaft art. 3003-431
По запросу
7
Washer art. 3003-432
По запросу
8
Impeller, Water Pump art. 3005-697
По запросу
9
Стопорное кольцо Arctic Cat art. 3007-714
от 683 ₽
10
GASKET, THERMOSTAT MANIFOLD art. 3004-260
По запросу
11
Bolt art. 3007-411
По запросу
12
THERMOSTAT, WATER art. 3004-964
По запросу
13
Manifold, Thermostat art. 3006-698
По запросу
14
Switch, Temperature art. 0630-140
По запросу
15
Cap, Thermostat art. 3003-924
По запросу
16
Bolt art. 3007-380
По запросу
17
Gasket, Thermostat art. 3003-495
По запросу
