модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)

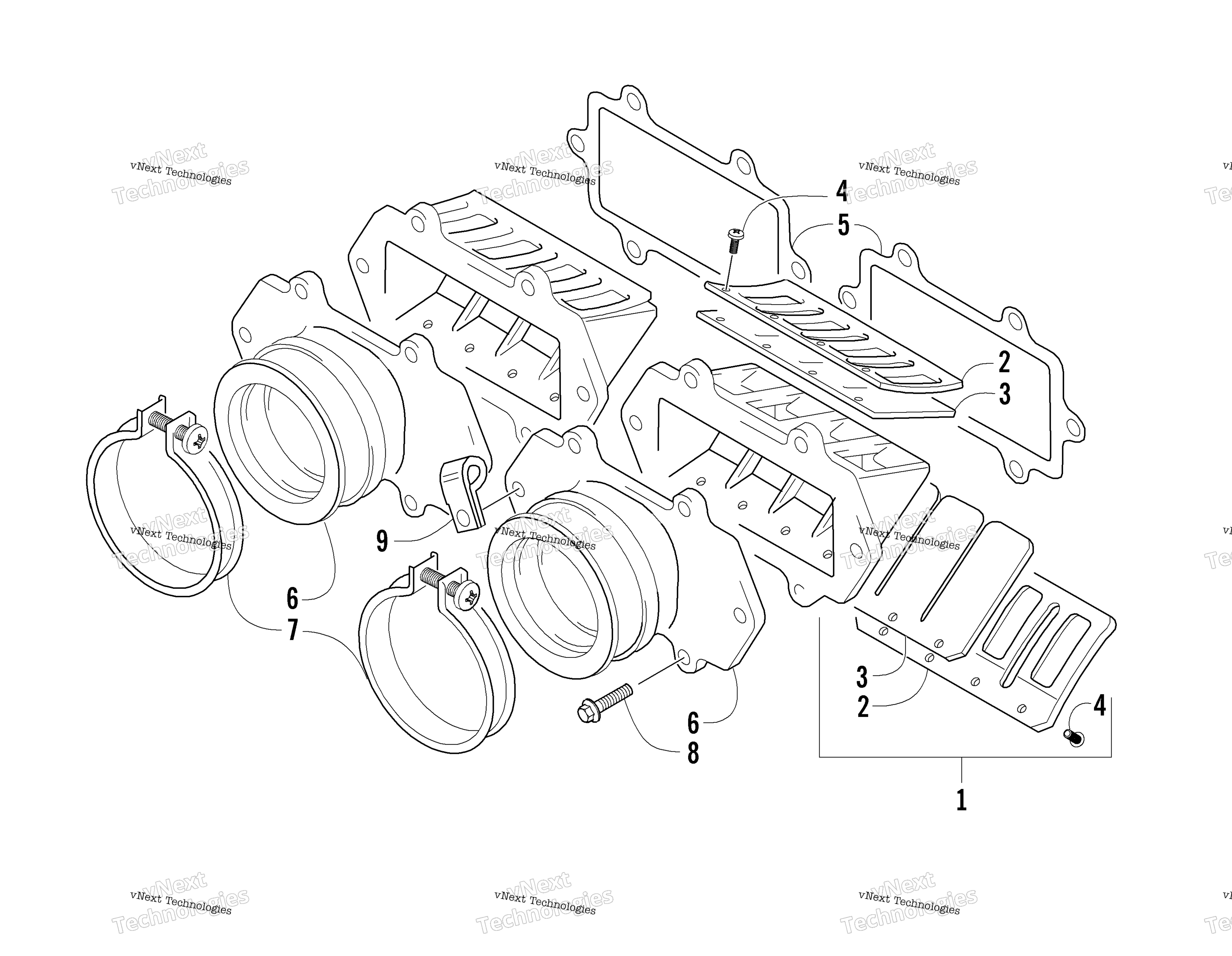

Схема узла лепесткового клапана для MOUNTAIN CAT 900 RED 159 (S2004MCJC9USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Valve, Reed - Assembly (inc. 2-4) art. 3006-510
По запросу
2
Stopper art. 3006-553
По запросу
3
Valve, Reed art. 3005-878
По запросу
4
Screw, Machine art. 3004-506
По запросу
5
Gasket, Reed Valve art. 3005-879
от 2 497 ₽
6
Pipe, Intake art. 3006-526
По запросу
7
Clamp art. 3004-463
По запросу
8
Bolt art. 3007-380
По запросу
9
Clamp, Routing art. 3008-040
По запросу
Другие схемы модели
Узел лепесткового клапана
