модель 2005 года
- Модель ZR120
- Код модели ZR 120 RED (S2005ZRAAAUSR)

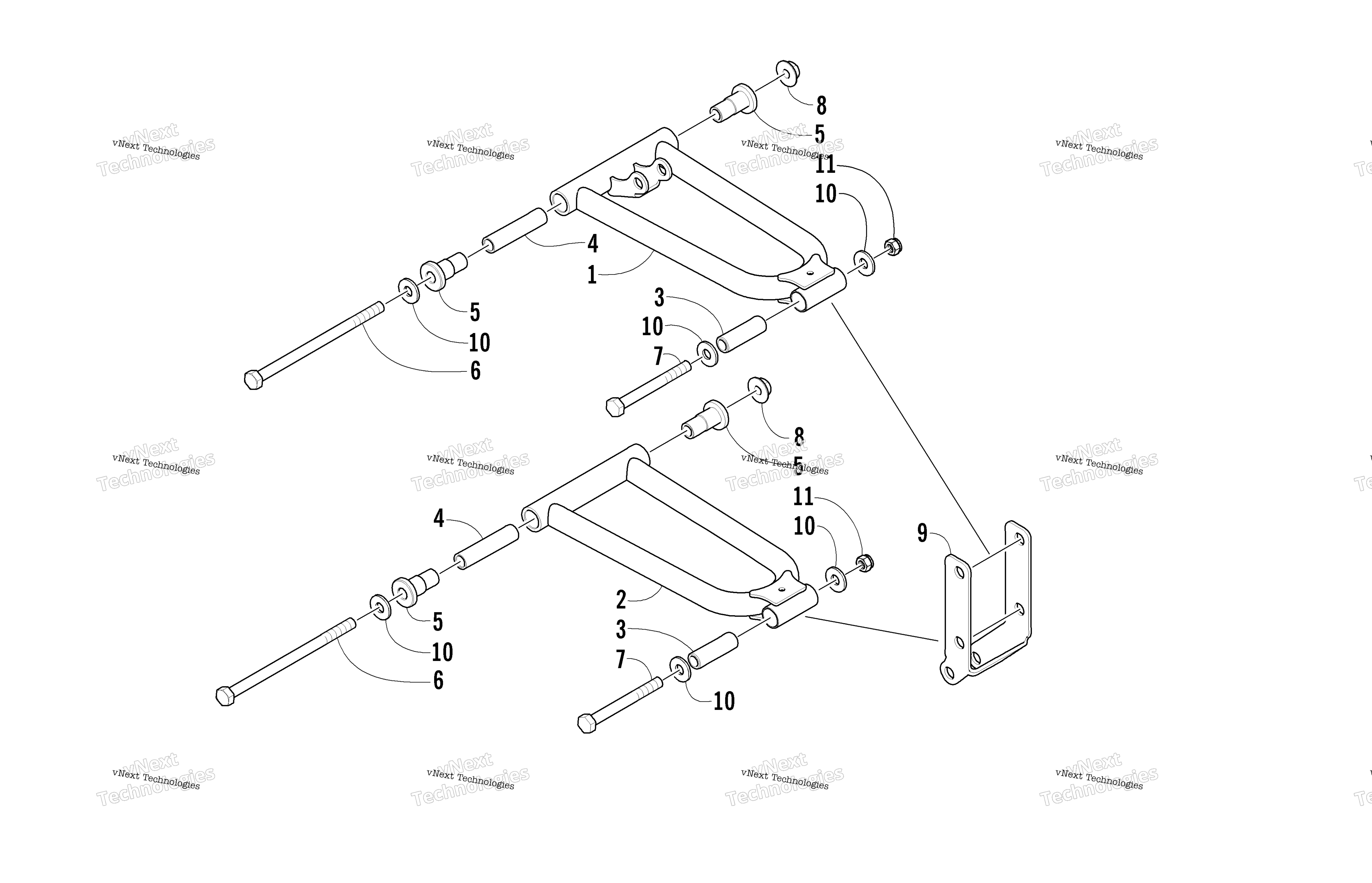

Схема узла рычага подвески для ZR 120 RED (S2005ZRAAAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
A-Arm, Upper art. 1703-820
По запросу
2
A-Arm, Lower art. 1703-821
По запросу
3
Axle art. 1603-365
По запросу
4
Axle, Inner art. 1603-394
По запросу
5
Axle, Powder Metal art. 0605-451
По запросу
6
Screw, Cap art. 0623-900
По запросу
7
Болт art. 8002-232
По запросу
8
Гайка Arctic Cat art. 0623-661
от 221 ₽
9
Bracket, Mounting - Shock art. 1703-179
По запросу
10
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 12 шт.
Подписаться
11
Гайка art. 8040-486
По запросу
