модель 2005 года
- Модель ZR120
- Код модели ZR 120 RED (S2005ZRAAAUSR)

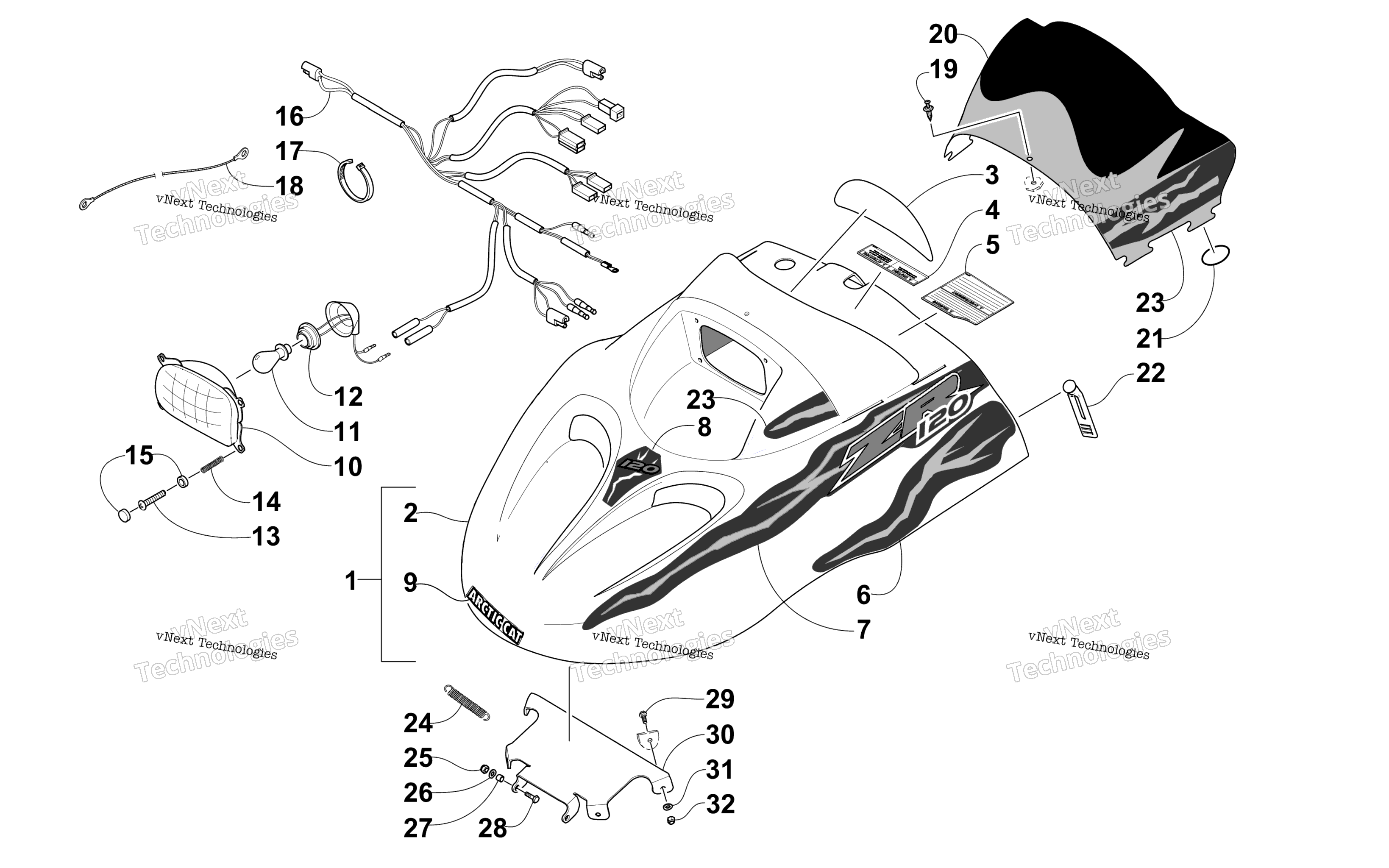

Схема Hood, Headlight, и Windshield узла для ZR 120 RED (S2005ZRAAAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (inc. 2-9) art. 1718-610
По запросу
2
Hood w/o Decals - Red (inc. 3-5) art. 1718-609
По запросу
3
Decal, Instrument Panel art. 6611-134
По запросу
4
Decal, Caution - Throttle art. 3611-755
По запросу
5
Decal, Caution - Hood art. 3611-678
По запросу
6
Decal, Hood - Lower Right art. 6611-136
По запросу
6
Decal, Hood - Lower Left art. 6611-137
По запросу
7
Decal, Hood - Upper Right art. 6611-138
По запросу
7
Decal, Hood - Upper Left art. 6611-139
По запросу
8
Decal, Crest art. 6611-135
По запросу
9
Decal, “Arctic Cat” - Hood art. 6611-142
По запросу
10
Headlamp Assembly (inc. 11-12) art. 0609-003
По запросу
11
Bulb, Headlight art. 0609-004
По запросу
12
Socket w/Rubber Cap art. 0609-006
По запросу
13
Screw, Adjustment art. 0123-616
По запросу
14
Spring, Adjustment art. 0123-614
По запросу
15
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
16
Harness, Wiring - Main art. 0686-684
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Hood Cable - 34" art. 0606-121
По запросу
19
Clip, Retaining art. 0623-243
По запросу
20
Windshield art. 3606-516
По запросу
21
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
22
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
23
Decal, Hood - Windshield - Right art. 6611-140
По запросу
23
Decal, Hood - Windshield - Left art. 6611-141
По запросу
24
Spring, Extension art. 0123-510
По запросу
25
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
26
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
27
Spacer art. 0107-234
По запросу
28
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
29
Screw, Hex Washer Head art. 0623-420
По запросу
30
Bracket, Mounting - Hood - Upper art. 2706-140
По запросу
31
Washer art. 0623-594
По запросу
32
Гайка оси грузика вариатора Arctic Cat art. 0623-392
от 1 301 ₽
Аналог
1 301 ₽
Требуется 4 шт.
