модель 2005 года
- Модель ZR120
- Код модели ZR 120 RED (S2005ZRAAAUSR)

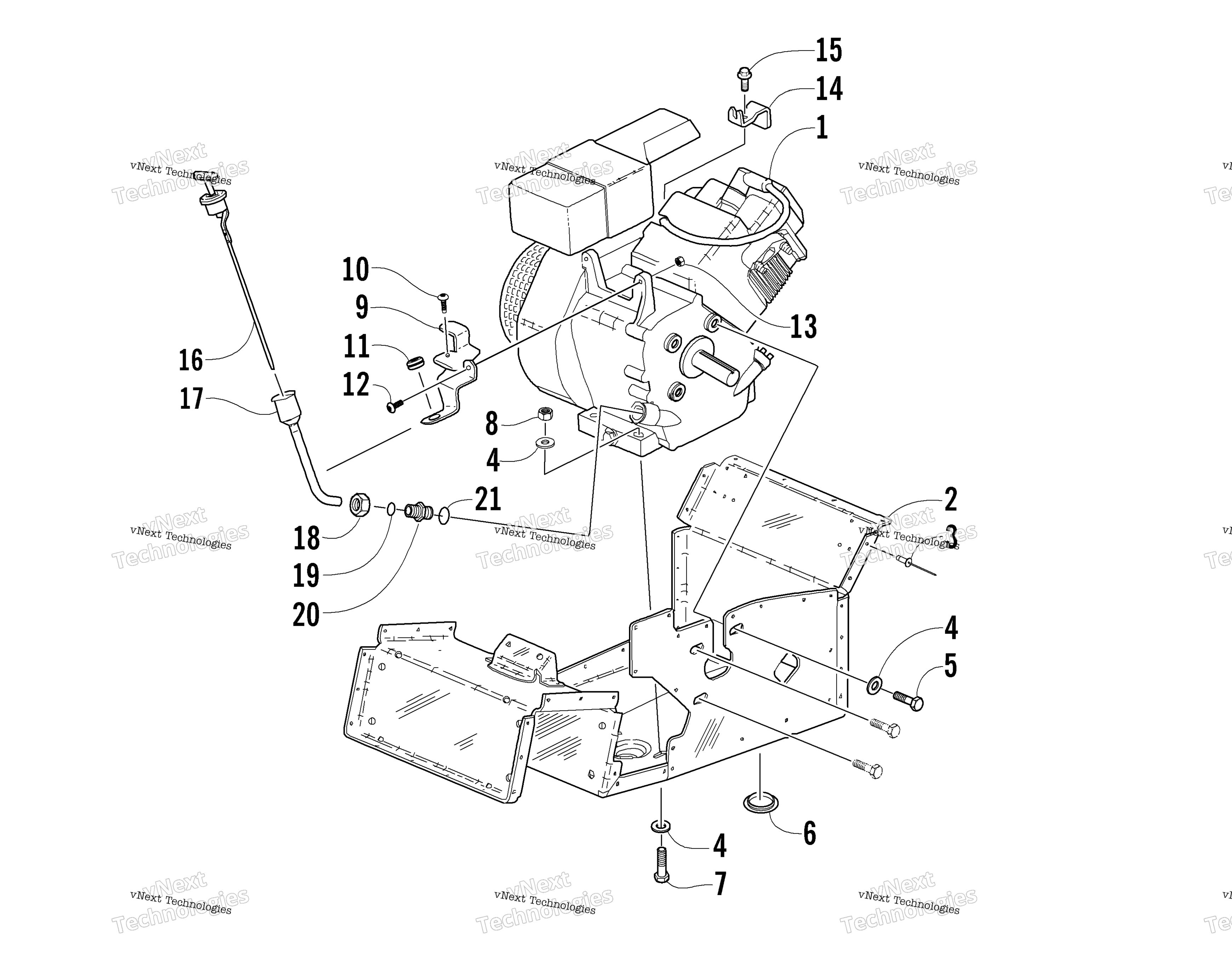

Схема двигателя And Related Parts для ZR 120 RED (S2005ZRAAAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine art. 0662-336
По запросу
2
Front End - Painted Black art. 3706-775
По запросу
3
Клепка Arctic Cat art. 8060-504
от 116 ₽
4
Шайба Arctic Cat art. 8050-247
По запросу
5
Screw, Cap art. 8004-130
По запросу
6
Plug art. 0623-822
По запросу
7
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
8
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
9
Cover, Governor art. 2606-223
По запросу
10
Screw, Self-Tapping art. 0623-786
По запросу
11
Grommet art. 1670-235
По запросу
12
Screw, Machine art. 8007-400
По запросу
13
Nut, Lock art. 8041-246
По запросу
14
Bracket, Choke/Throttle art. 0770-617
По запросу
15
Screw, ABV VSV art. 3007-389
По запросу
16
Stick, Oil Level art. 1670-191
По запросу
17
Tube, Fill art. 1670-190
По запросу
18
Nut, Shoulder art. 0623-896
По запросу
19
O-Ring, Fill Tube Adapter art. 0623-884
По запросу
20
Adapter, Fill Tube art. 0623-883
По запросу
21
O-Ring art. 0623-903
По запросу
