модель 2005 года
- Модель ZR120
- Код модели ZR 120 RED (S2005ZRAAAUSR)

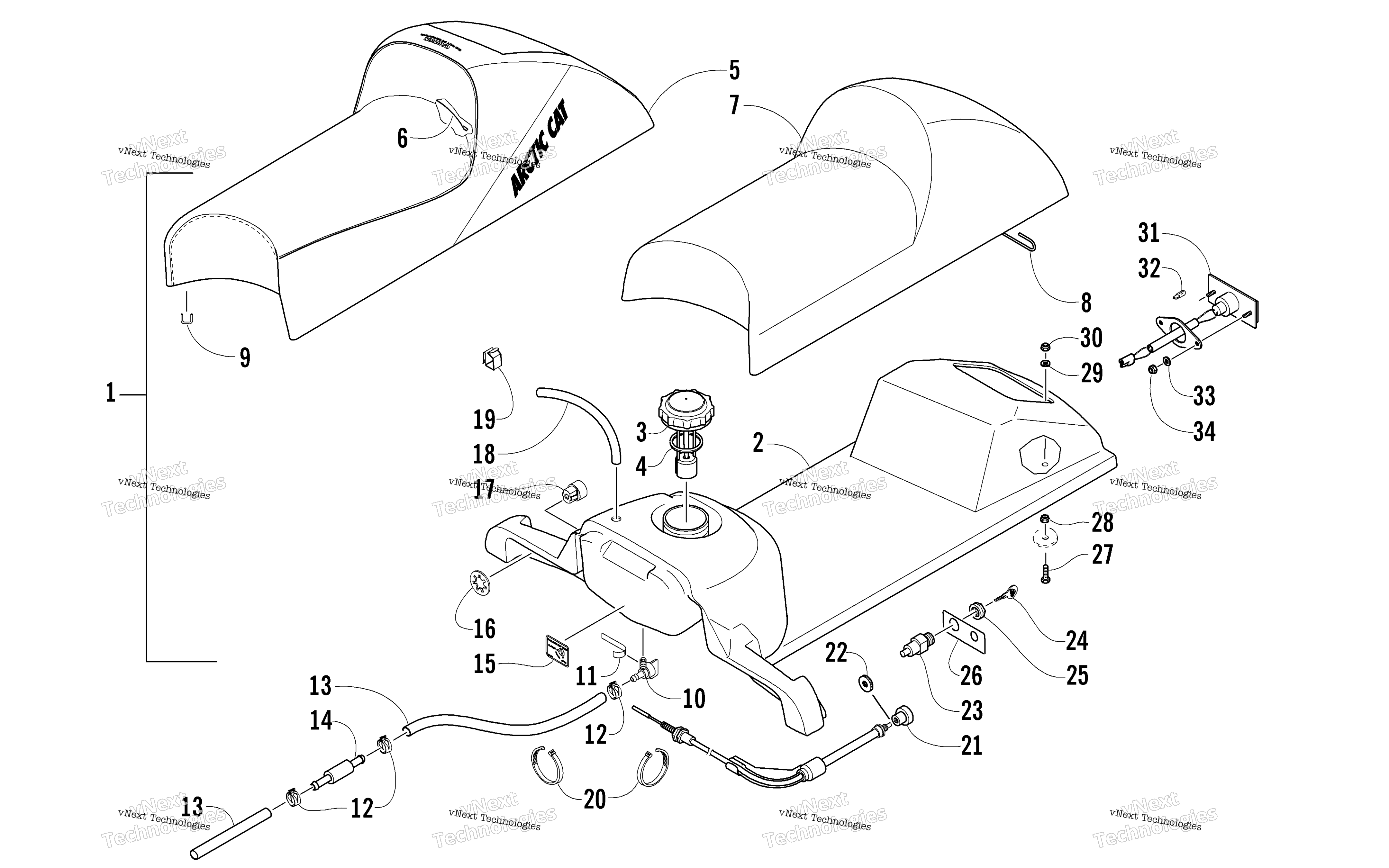

Схема топливный Tank, Seat, и Taillight узла для ZR 120 RED (S2005ZRAAAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-9) art. 1718-747
По запросу
2
Tank, Gas/Seat-Base art. 1670-969
По запросу
3
Cap, Gas - W/Gauge (inc. 4) art. 1670-694
По запросу
4
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
5
Cover, Seat (inc. 6) art. 2706-645
По запросу
6
Wire, Seat art. 2606-031
По запросу
7
Foam, Seat art. 1706-017
По запросу
8
Wire, Seat art. 2606-942
По запросу
9
Staple art. 0624-528
По запросу
10
VALVE,DRAIN art. 0676-017
По запросу
11
Tape, Teflon art. 0670-289
По запросу
12
Clamp, Hose art. 1623-233
По запросу
13
Hose - 50 ft art. 6101-009
По запросу
13
Hose - 100 ft art. 6101-001
По запросу
14
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
15
Decal, Shut-Off Valve art. 3611-856
По запросу
16
Nut, Push - 0.850 x 1.20" art. 1623-841
По запросу
17
Bushing, Recoil Starter art. 0116-469
По запросу
18
Hose art. 0610-960
По запросу
19
Clip, Cable art. 0123-394
По запросу
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Cable, Choke (inc. 22) art. 0687-230
По запросу
22
Nut art. 0687-181
По запросу
23
Switch, Ignition (inc. 24-25) art. 0109-822
от 1 901 ₽
24
Key art. 0116-065
По запросу
25
Nut, Retaining art. 0609-111
По запросу
26
Decal, Switch/Choke art. 4611-767
По запросу
27
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
28
Nut, Lock art. 8041-366
По запросу
29
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
30
Nut, Cap art. 0123-108
По запросу
31
Задний фонарь Arctic Cat art. 0609-934
от 7 298 ₽
32
Bulb art. 0230-020
По запросу
33
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
34
Nut w/Washer art. 0123-709
По запросу
Другие схемы модели
топливный Tank, Seat, и Taillight узел
