модель 2005 года
- Модель ZR120
- Код модели ZR 120 RED (S2005ZRAAAUSR)

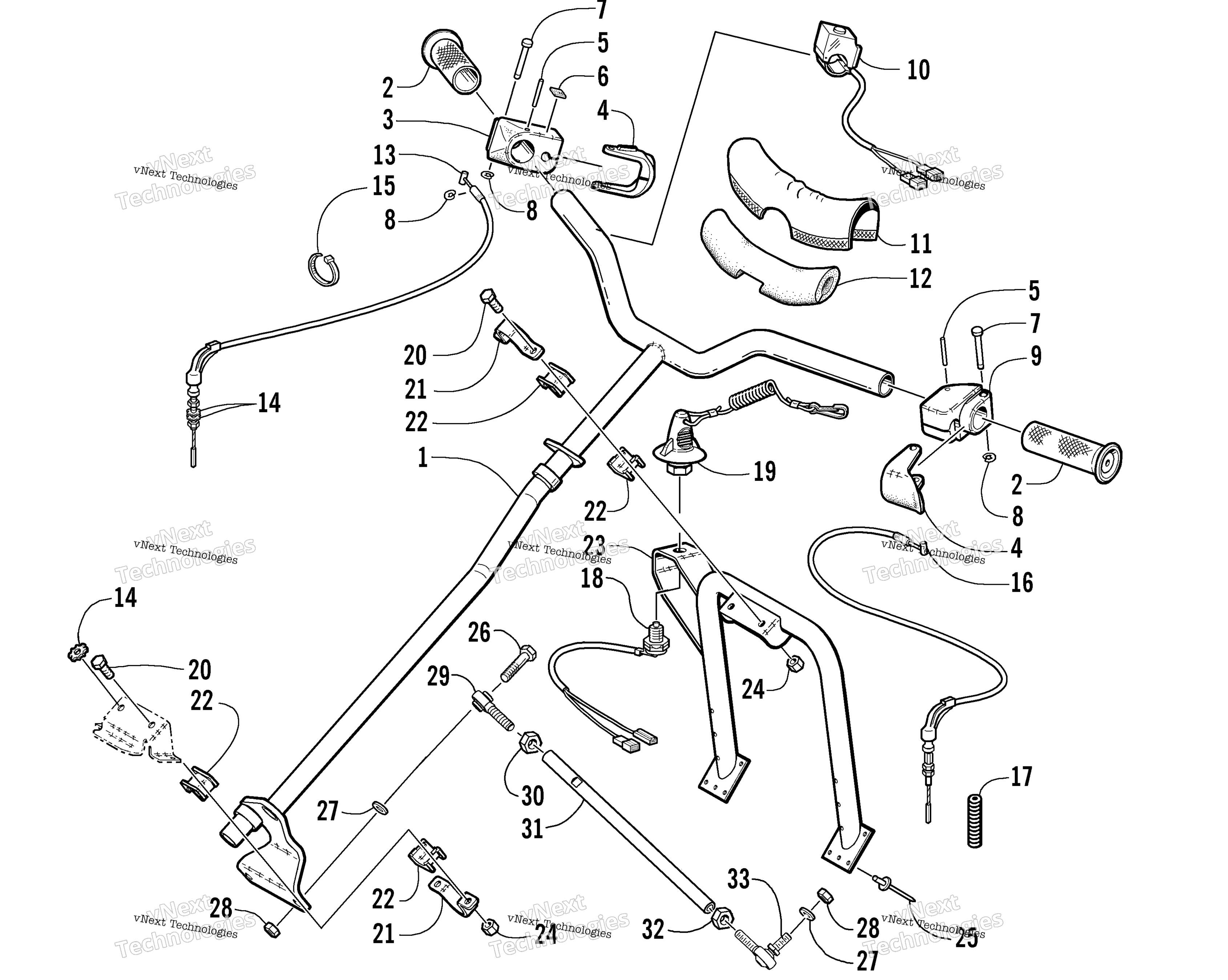

Схема рулевого управления Post And Tie Rod Assembly для ZR 120 RED (S2005ZRAAAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Post, Steering art. 0703-693
По запросу
2
Grip, Handle art. 1606-765
По запросу
3
Control, Throttle art. 0302-165
По запросу
4
Курок газа Arctic Cat art. 0109-609
от 2 100 ₽
5
Pin, Spring art. 8070-318
По запросу
6
Decal, Engine Stop Switch art. 0611-022
По запросу
7
Pin art. 1623-828
По запросу
8
Ring, Retaining art. 0123-231
По запросу
9
Housing, Brake art. 0302-147
По запросу
10
Switch, Stop - Engine art. 0609-007
По запросу
11
Cover, Handlebar Pad art. 0605-560
По запросу
12
Pad, Handlebar art. 0605-501
По запросу
13
Cable, Throttle art. 0687-200
По запросу
14
Washer, Lock art. 8053-212
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Трос тормоза Arctic Cat art. 0687-229
от 7 802 ₽
17
Spring, Return - Brake art. 1602-100
По запросу
18
Switch, Tether (inc. 19) art. 0630-138
По запросу
19
Cord, Tether Switch art. 0630-139
По запросу
20
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
21
Bracket, Steering Support - Black art. 0705-896
По запросу
22
Bearing, Steering Post art. 0605-444
По запросу
23
Support, Steering Post Black art. 1706-050
По запросу
24
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
25
Клепка Arctic Cat art. 8060-504
от 116 ₽
26
SCREW,CAP-HH 3/8-24X1.75 G5 Z&Y art. 8004-226
По запросу
27
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
28
Гайка Arctic Cat art. 0623-025
от 326 ₽
29
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-010
от 1 849 ₽
30
Nut, Jam art. 0123-191
По запросу
31
Tube, Tie Rod art. 0605-698
По запросу
32
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
33
Rod End, Left Hand - 3/8-24 w/Stud art. 1605-011
от 1 677 ₽
