модель 2005 года
- Модель ZR120
- Код модели ZR 120 RED (S2005ZRAAAUSR)

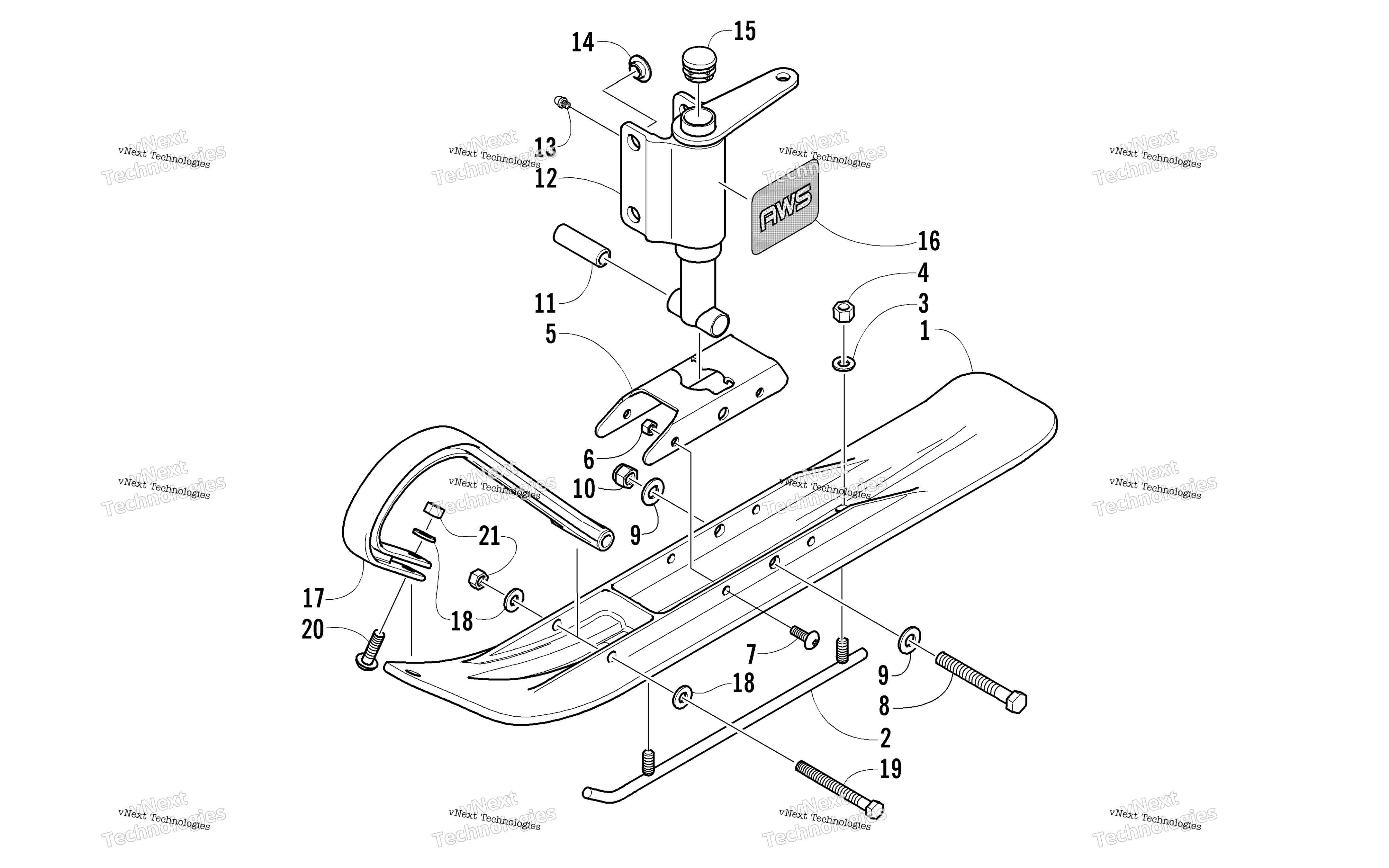

Схема Ski и Spindle узла для ZR 120 RED (S2005ZRAAAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Red art. 2603-379
По запросу
2
Wearbar art. 0703-698
По запросу
3
Шайба Arctic Cat art. 8050-242
По запросу
4
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
5
Saddle, Ski Platinum art. 1703-649
По запросу
6
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
7
Screw, Machine art. 8017-580
По запросу
8
Болт art. 8002-231
По запросу
9
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
10
Гайка art. 8040-486
По запросу
11
Axle art. 1603-365
По запросу
12
Spindle (inc. 13-14) art. 1703-643
По запросу
13
Fitting, Grease art. 0623-010
По запросу
14
Insert, Spindle art. 0603-647
По запросу
15
Cap art. 0623-831
По запросу
16
Decal, “AWS” - Spindle art. 6611-124
По запросу
17
Handle, Ski Red art. 2603-388
По запросу
17
Handle, Ski Green art. 2603-387
По запросу
18
Шайба Arctic Cat art. 8050-247
По запросу
19
Screw, Cap art. 8002-141
По запросу
20
Screw, Machine art. 8017-672
По запросу
21
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
