модель 2007 года
- Модель Firecat 500
- Код модели F5 EFI BLACK (S2007F5CEFUSB)

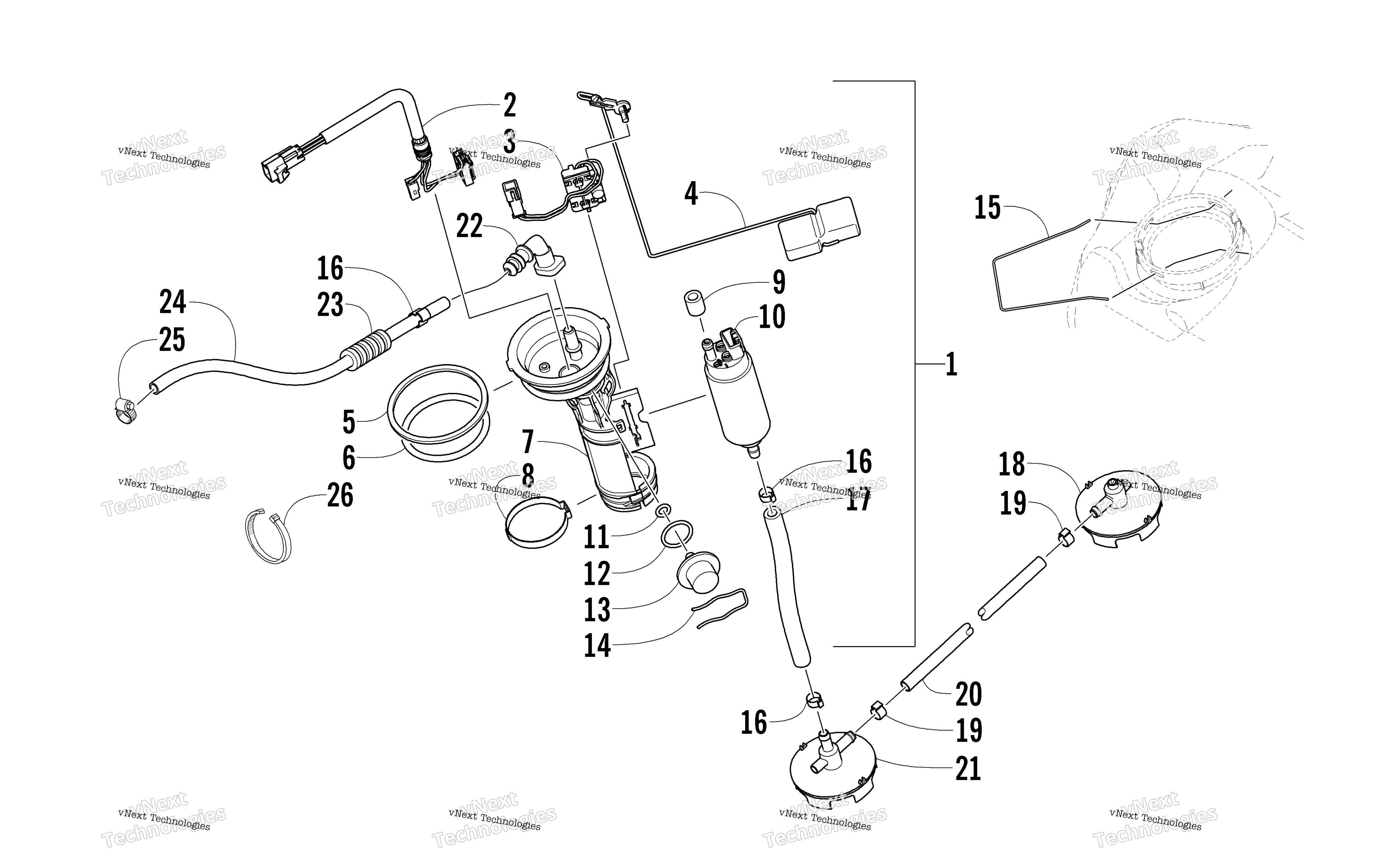

Схема топливной системы Pump Assembly для F5 EFI BLACK (S2007F5CEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP,FUEL-RETURNLESS-2 STROKE (inc. 2-15) art. 2670-188
По запросу
3
SENSOR,FUEL LEVEL-KIT art. 2670-191
По запросу
4
SENSOR,FUEL LEVEL-KIT art. 2670-191
По запросу
5
SEAL,FUEL PUMP art. 0470-613
По запросу
6
O-Ring art. 1670-917
По запросу
7
BODY/FLANGE (RB 1670-808) art. 2670-188
По запросу
8
Clamp art. 1670-910
По запросу
9
Seal, Pump Outlet art. 1670-961
По запросу
10
Pump, Fuel art. 1670-153
от 15 530 ₽
11
O-Ring, Small art. 1670-532
По запросу
12
O-Ring, Large art. 1670-533
По запросу
13
Regulator, Pressure art. 1670-536
По запросу
14
Retainer, Pressure Regulator art. 1670-908
По запросу
15
Clip, Retainer art. 1670-911
По запросу
16
Clamp, Hose art. 0610-563
По запросу
17
Hose, Fuel - 10 ft art. 0610-075
По запросу
18
Фильтр топливный Arctic Cat art. 1670-618
По запросу
19
Clamp, Hose art. 0610-704
По запросу
20
Hose art. 1670-886
По запросу
21
Фильтр топливный Arctic Cat art. 1670-701
По запросу
22
Переходник art. 1670-878
По запросу
23
Conduit, Flexible - 5 ft art. 0619-776
По запросу
24
Hose, Fuel - 10 ft art. 0610-971
По запросу
25
Clamp, Hose art. 0623-373
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
