модель 2007 года
- Модель Firecat 500
- Код модели F5 EFI BLACK (S2007F5CEFUSB)

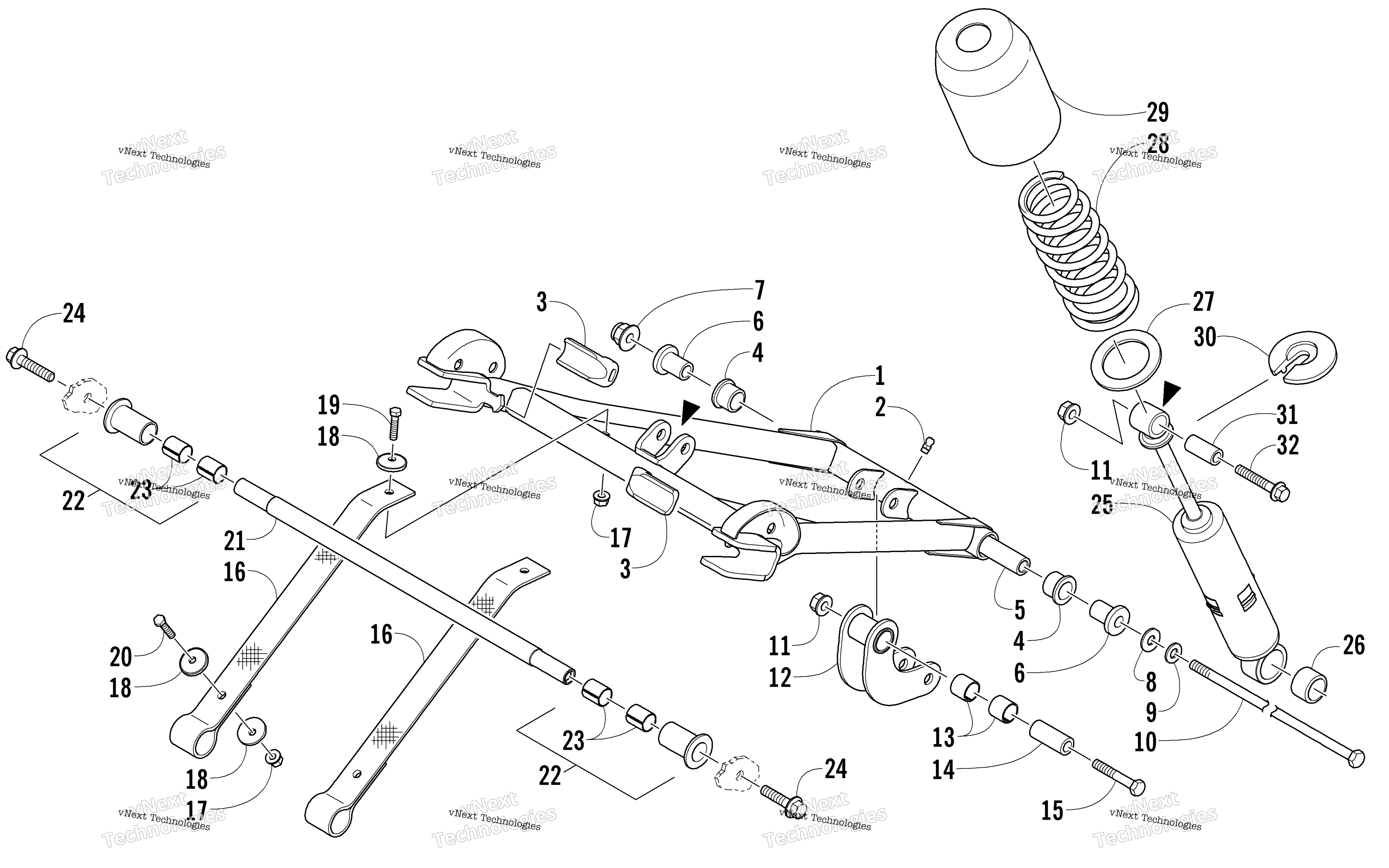

Схема задней части Suspension Front Arm Assembly для F5 EFI BLACK (S2007F5CEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 2-4) art. 1704-478
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
5
Tube, Axle art. 2604-963
По запросу
6
Втулка переднего рычага Arctic Cat art. 2603-497
По запросу
7
Гайка Arctic Cat art. 8047-490
от 168 ₽
8
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 1 шт.
9
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
10
Screw, Cap art. 1623-037
По запросу
11
Nut, Hex - Thin Lock art. 8041-486
По запросу
12
Pivot, Rear Shock (inc. 13) art. 1704-473
По запросу
13
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
14
Axle, Inner - Lower Arm art. 2603-305
По запросу
15
Screw, Cap art. 8002-227
По запросу
16
Стропа ограничительная хода подвески Arctic Cat art. 3604-403
от 3 161 ₽
17
Nut, Lock art. 8047-366
По запросу
18
Washer art. 0623-875
По запросу
19
Screw, Cap art. 8002-041
По запросу
20
Болт 1/4-20x1.50 Arctic Cat art. 8002-045
от 473 ₽
21
Ось рычага Arctic Cat art. 3604-120
от 5 208 ₽
22
Втулка подвески Arctic Cat art. 1704-414
от 3 161 ₽
23
Bearing art. 2604-996
По запросу
24
Screw, Cap art. 1623-536
По запросу
25
Shock Absorber, Front Arm (inc. 26) art. 1704-523
По запросу
26
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
27
Retainer, Spring art. 2603-532
По запросу
28
Spring, Compression - Black art. 1704-236
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
29
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
30
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 1 шт.
Подписаться
31
Втулка Arctic Cat art. 1603-531
По запросу
32
Screw, Cap art. 8020-226
По запросу
Другие схемы модели
Задняя часть Suspension Front Arm Assembly
