модель 2007 года
- Модель Firecat 500
- Код модели F5 EFI BLACK (S2007F5CEFUSB)

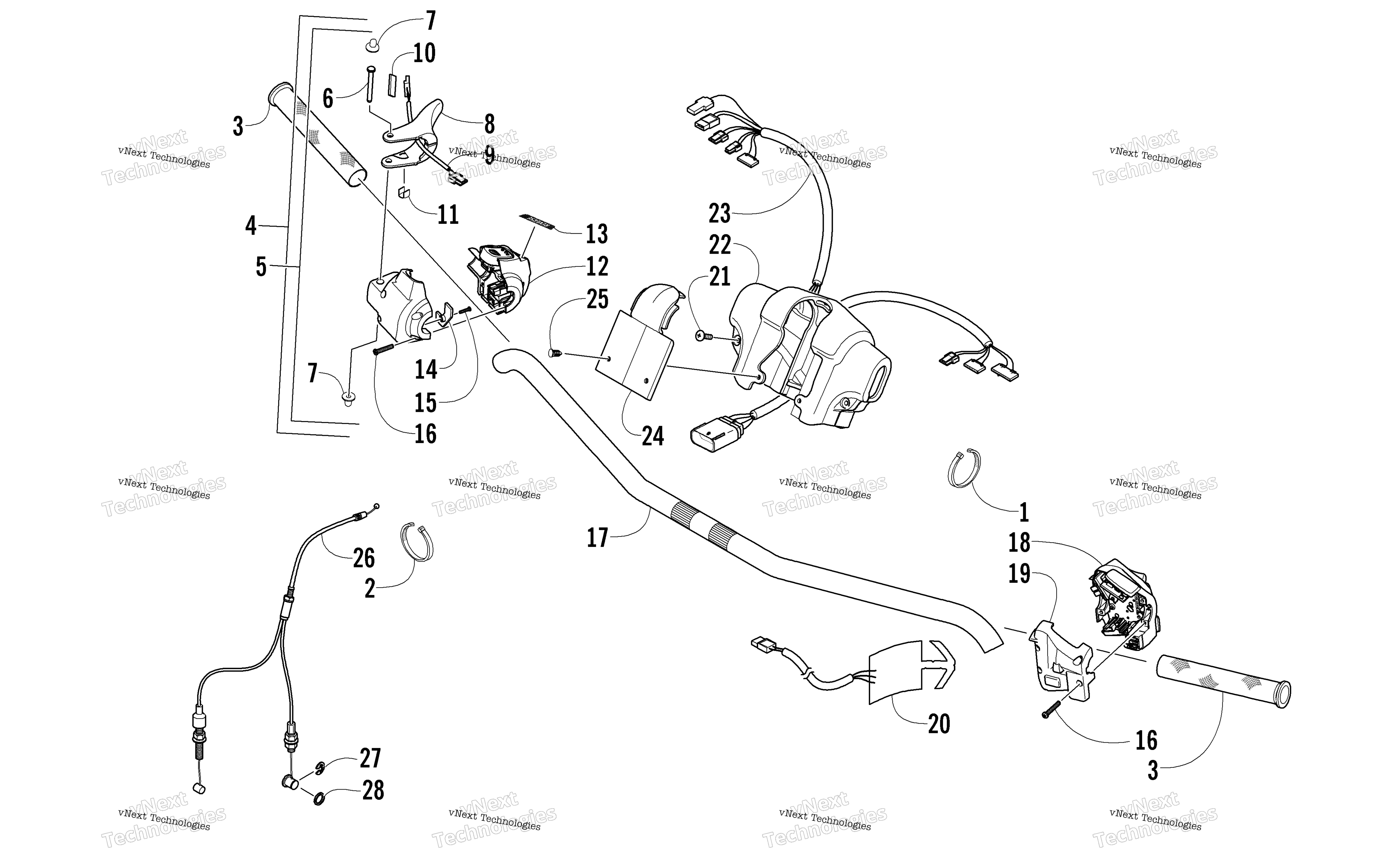

Схема руля And Controls для F5 EFI BLACK (S2007F5CEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tie, Cable - 4 in. art. 0123-811
По запросу
2
Зажим Arctic Cat art. 0123-788
По запросу
3
Рукоятка art. 4606-945
По запросу
4
курок газа в сборе art. 0609-882
По запросу
5
Крепеж ручки газа Arctic Cat art. 0609-859
от 3 675 ₽
8
Курок газа Arctic Cat art. 0609-795
от 6 279 ₽
9
Element, Thumbwarmer art. 0609-827
от 2 229 ₽
10
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
11
Clip, Retaining art. 0609-595
По запросу
12
Блок управления правый Arctic Cat art. 0609-880
По запросу
13
Decal, Reverse - Throttle Control art. 7611-770
По запросу
14
Cover, Connector art. 0609-792
По запросу
15
Screw, Machine art. 0609-793
По запросу
16
Screw, Self-Tapping art. 0609-791
По запросу
17
Handlebar - Black art. 1705-092
По запросу
18
Пульт левый Arctic Cat art. 0609-929
от 10 406 ₽
19
Задняя крышка блока подогрева ручек руля Arctic Cat art. 0609-883
По запросу
20
Element, Handwarmer - Right art. 0609-762
По запросу
20
Element, Handwarmer - Left art. 0609-763
По запросу
21
Screw, Self-Tapping art. 0623-128
По запросу
22
Pad, Handlebar - Adjustable art. 3606-693
По запросу
23
Harness, Handlebar art. 1686-355
По запросу
24
Panel, Close-Off - Handlebar Pad art. 3606-692
По запросу
25
Clip, Retaining art. 0623-269
По запросу
26
Cable, Throttle art. 0687-212
По запросу
27
Стопор Arctic Cat art. 0124-057
от 160 ₽
28
Washer art. 0124-056
По запросу
