модель 2007 года
- Модель Firecat 500
- Код модели F5 EFI BLACK (S2007F5CEFUSB)

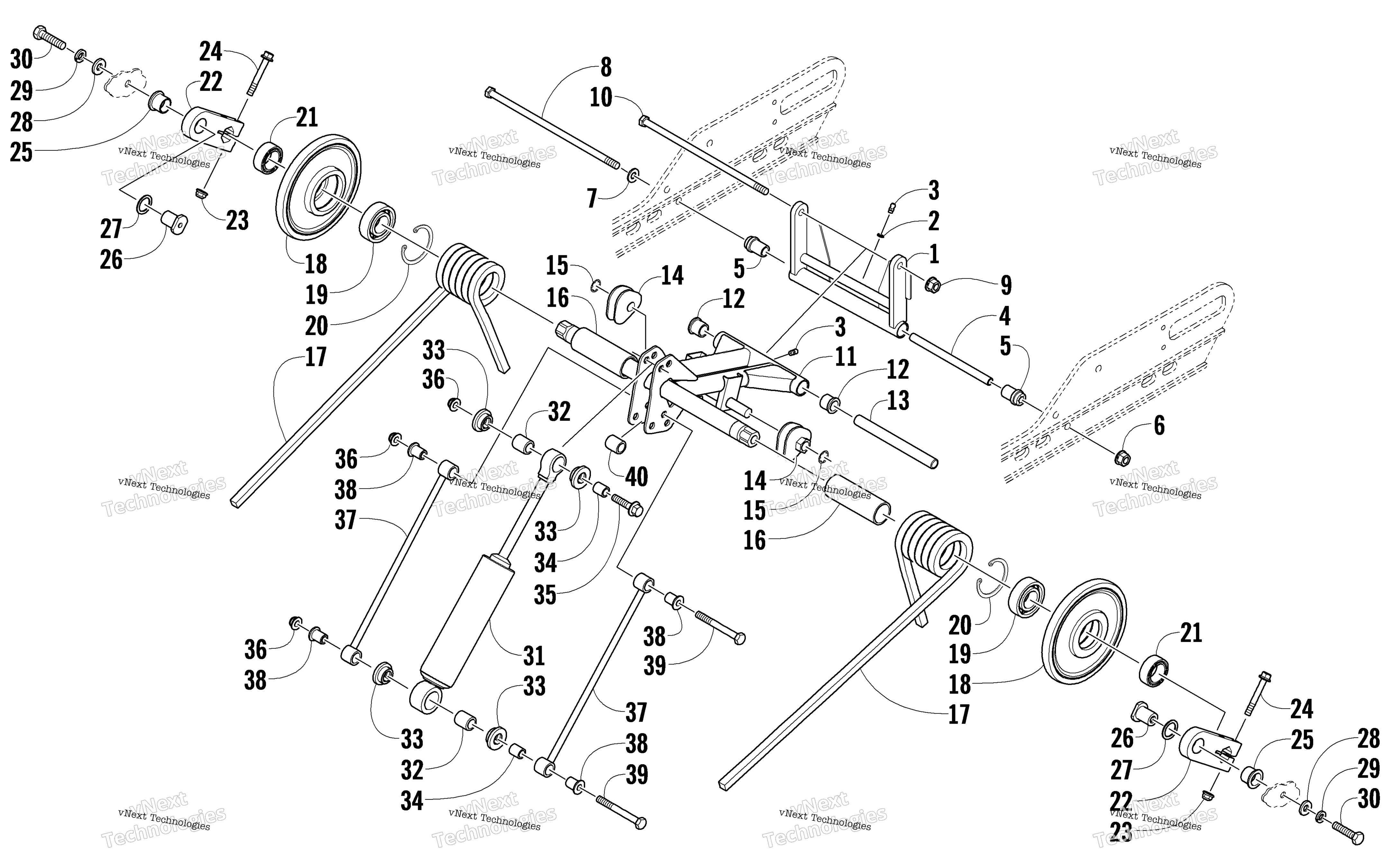

Схема задней части Suspension Rear Arm Assembly для F5 EFI BLACK (S2007F5CEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear Black (inc. 2 and one No. 3) art. 1704-552
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
5
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
6
Гайка Arctic Cat art. 8047-490
от 168 ₽
7
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
8
Screw, Cap art. 1623-037
По запросу
9
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
10
Screw, Cap art. 1623-627
По запросу
11
KIT, IDLER ARM (inc. 12 and one No. 3) art. 1704-702
По запросу
12
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
13
Ось рычага задней подвески Arctic Cat art. 2604-370
По запросу
14
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
16
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
17
пружина подвески art. 1704-505
По запросу
17
пружина подвески art. 1704-504
По запросу
18
ролик тележки art. 3604-182
По запросу
19
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
20
Ring, Retaining art. 0123-798
По запросу
21
Spacer, Pivot - Idler Arm art. 1704-443
По запросу
22
Кронштейн art. 1704-522
По запросу
23
Гайка Arctic Cat art. 8047-426
По запросу
24
Screw, Cap art. 8020-138
По запросу
25
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
26
Втулка Arctic Cat art. 3604-158
от 1 092 ₽
27
Шайба Arctic Cat art. 1604-187
от 368 ₽
28
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
29
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
30
Болт art. 8002-224
По запросу
31
SHOCK,REAR ARM - TWIN TUBE - 15.00" (inc. 32-33) art. 1704-744
По запросу
32
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
33
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
34
Sleeve art. 1604-139
По запросу
35
Screw, Cap art. 8020-226
По запросу
36
Nut, Hex - Thin Lock art. 8041-486
По запросу
37
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
38
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
39
Screw, Cap art. 8002-233
По запросу
40
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
