модель 2007 года
- Модель Firecat 500
- Код модели F5 EFI BLACK (S2007F5CEFUSB)

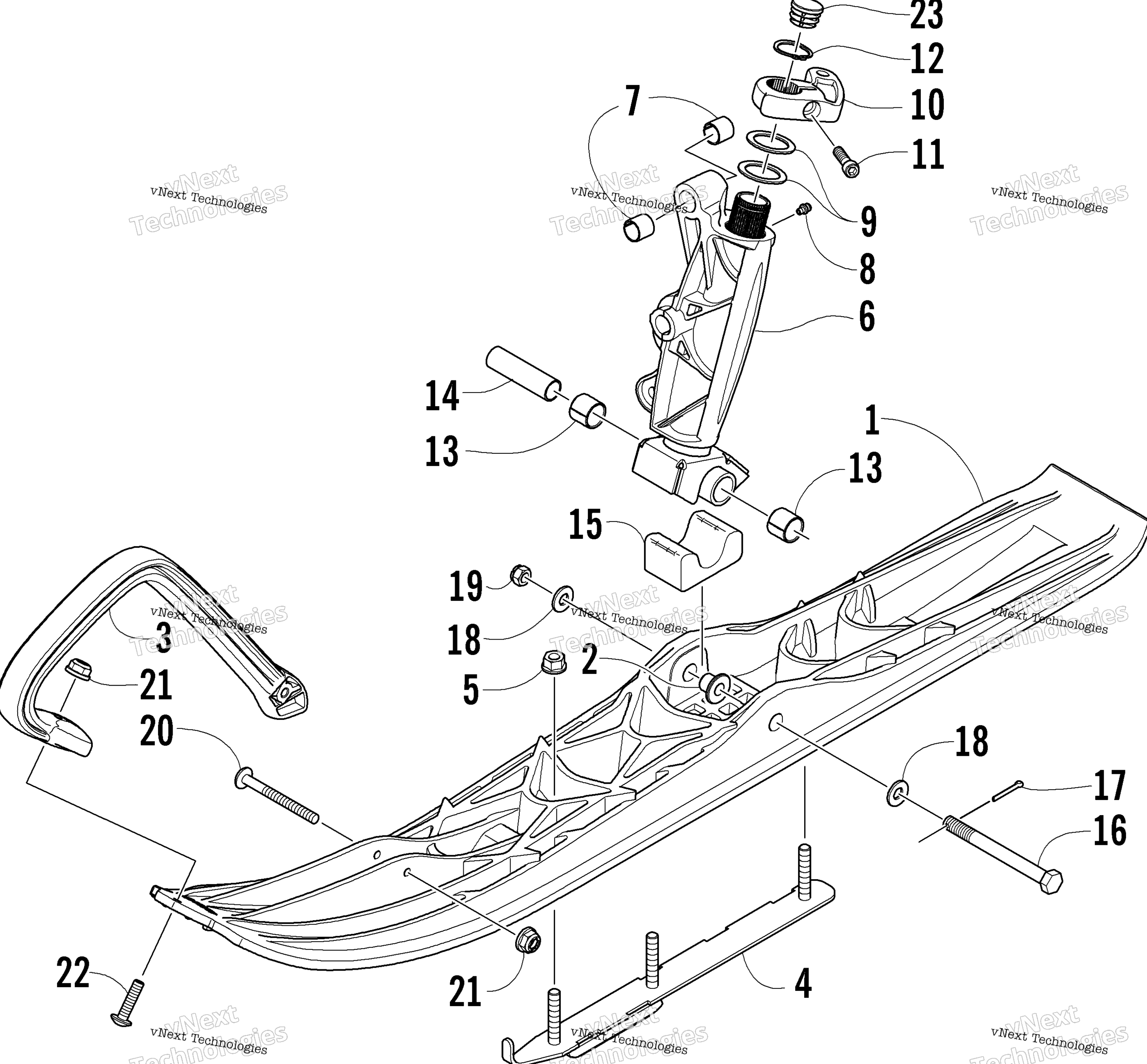

Схема Ski и Spindle узла для F5 EFI BLACK (S2007F5CEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 2603-588
По запросу
2
Insert art. 2603-397
По запросу
3
Handle, Plastic Ski - Black art. 2603-598
По запросу
4
Конек левой лыжи Arctic Cat art. 2703-599
от 11 477 ₽
4
Конек правой лыжи Arctic Cat art. 2703-598
от 11 477 ₽
5
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
6
SPINDLE,LH-FABR (inc. 7-13) art. 2703-221
По запросу
6
SPINDLE,RH-FABR (inc. 7-13) art. 2703-220
По запросу
7
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
8
Fitting, Grease - 1/4-28 STR-Thread Forming art. 1623-654
По запросу
9
Шайба шпинделя Arctic Cat art. 2603-382
По запросу
10
Рычаг поворотный стойки правый Arctic Cat art. 4706-116
от 8 862 ₽
10
Рычаг поворотный стойки левый Arctic Cat art. 4706-117
от 8 862 ₽
11
Screw, Cap art. 0623-872
По запросу
12
Ring, Retaining art. 0623-796
По запросу
13
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
14
AXLE,SPINDLE art. 2603-548
По запросу
15
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
16
Болт крепления лыжи Arctic Cat art. 0623-776
По запросу
17
Шплинт art. 0123-458
По запросу
18
Washer art. 0623-728
По запросу
19
Nut, Lock art. 0123-296
По запросу
20
Screw, Machine art. 1623-688
По запросу
21
Nut, Lock art. 8047-366
По запросу
22
Screw, Machine art. 1623-689
По запросу
23
Cap art. 0623-831
По запросу
