модель 2007 года
- Модель Firecat 500
- Код модели F5 EFI BLACK (S2007F5CEFUSB)

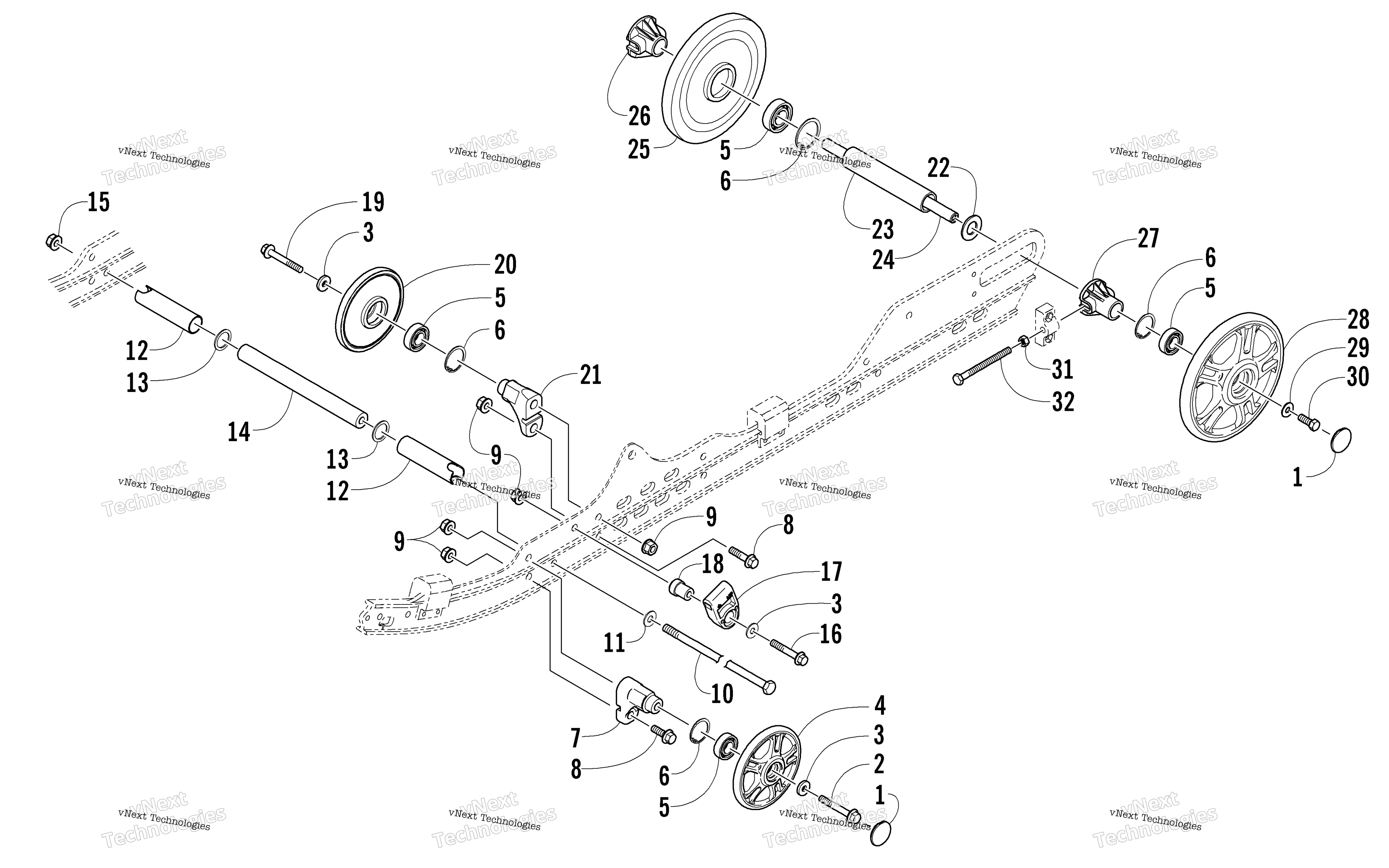

Схема Idler колесо узла для F5 EFI BLACK (S2007F5CEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
2
Болт передней подвески Arctic Cat art. 8020-230
По запросу
3
Washer art. 8050-282
По запросу
4
Ролик снегохода Arctic Cat art. 3604-043
По запросу
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Block, Mounting - Idler Wheel art. 3604-207
По запросу
8
Screw, Cap art. 8020-224
По запросу
9
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
10
Screw, Cap art. 1623-037
По запросу
11
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
12
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
13
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
14
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
15
Гайка Arctic Cat art. 8047-490
от 168 ₽
16
Screw, Cap art. 8020-227
По запросу
17
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
18
Block, Slide art. 3604-204
По запросу
19
Болт Arctic Cat art. 8020-232
от 1 292 ₽
20
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
21
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
22
Washer art. 0623-921
По запросу
23
Axle, Rear art. 3604-208
По запросу
24
Spacer art. 1604-940
По запросу
25
Ролик art. 3604-060
По запросу
26
Bushing, Adjuster art. 2604-881
По запросу
27
Bushing, Adjuster - 3 Wheel - Short - MACH art. 1704-490
По запросу
28
Ролик гусеницы Arctic Cat art. 3604-063
По запросу
29
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
30
Screw, Cap art. 1623-249
По запросу
31
Гайка Arctic Cat art. 8042-486
от 263 ₽
32
Screw, Cap art. 0124-310
По запросу
